ESD系统(Emergency Shutdown System)
ESD紧急停车系统按照安全独立原则要求，独立于DCS集散控制系统，其安全级别高于DCS。在正常情况下，ESD系统是处于静态的，不需要人为干预。作为安全保护系统，凌驾于生产过程控制之上，实时在线监测装置的安全性。只有当生产装置出现紧急情况时，不需要经过DCS系统，而直接由ESD发出安全联锁信号，对现场设备进行安全保护，避免危险扩散造成巨大损失。
连续控制功能由DCS实现,安全联锁保护功能由ESD来实现。在应用上按照安全、独立的原则ESD必须与DCS分开设置, 其原因:
① 降低控制功能和安全功能同时失效的概率,当维护DCS部分故障时也不会危及安全保护系统。
② ESD的响应速度越快越有利于保护设备,避免事故扩大,也有利于分辨事故原因的记录而DCS要处理大量过程监测信息,难以快速响应。
③ DCS是过程控制系统,是动态的,需人工频繁干预,这会引起人为误操作;而ESD是静态的,不需要人为干预,避免人为误操作。

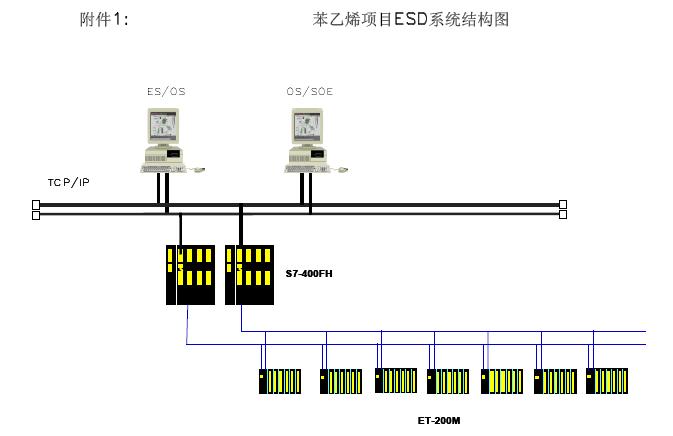

1.西门子PCS7
安全等级：?SIL2或SIL3
![]()
2.罗克韦尔Contrologix
安全等级：SIL2
![]()
3.横河Prosafe-RS
安全等级：SIL3
![]()
ESD紧急停车系统按照安全独立原则要求，独立于DCS集散控制系统，其安全级别高于DCS。在正常情况下，ESD系统是处于静态的，不需要人为干预。作为安全保护系统，凌驾于生产过程控制之上，实时在线监测装置的安全性。只有当生产装置出现紧急情况时，不需要经过DCS系统，而直接由ESD发出保护联锁信号，对现场设备进行安全保护，避免危险扩散造成巨大损失。
一、系统优势与特点
(1)ESD按照安全、独立的原则,独立于DCS集散控制系统,其安全级别高于DCS。在正常情况下,ESD处于静态,不需要人为干预。作为安全保护系统的安全等级要高于生产过程控制,实时在线监测装置的安全性。当生产装置出现紧急情况时,不需要经过DCS系统,直接由ESD发出保护连锁信号,对现场设备进行安全保护,避免危险扩散而造成巨大损失。有关资料显示,人在危险时刻的判断和操作往往是滞后的、不可靠的;当操作人员面临生命危险时,在60 s内做出的错误反应决策的概率高达99.9%。因此,设置独立于生产过程控制系统的安全连锁十分必要,这是安全生产的重要准则。
一般的安全连锁保护功能由DCS实现。但是较大规模的ESD按照安全、独立的原则与DCS分开设置,其原因是:①降低控制功能和安全功能同时失效的概率,当维护DCS部分故障时也不会危及安全保护系统。②大型装置或旋转机械设备ESD的响应速度越快越有利于保护设备,避免事故扩大,也有利于分辨事故原因的记录;而DCS要处理大量过程监测信息,难以快速响应。③DCS是过程控制系统,是动态的,需人工频繁干预,这会引起人为误操作;而ESD是静态的,不需要人为干预,避免人为误操作。
(2)ESD安全控制系统具有故障安全性(Fail toSafe)。即无论是装置发生事故还是控制系统发生故障都要保证生产装置安全停车,并使装置处于安全状态,从而避免事故的发生,防止对操作人员的伤害及对环境的污染等。因此,ESD对安全控制系统的硬件和软件的可靠性要求很高。在国际安全标准IEC61508中,不同的安全等级所对应的安全控制系统的要求有详细的规定。
为何要独立设置ESD系统呢？
当然一般安全联锁保护功能也可由DCS来实现。但是对于较大规模的紧急停车系统应按照安全独立原则与DCS分开设置，这样做主要有以下几方面原因：（1）降低控制功能和安全功能同时失效的概率，当维护DCS部分故障时也不会危及安全保护系统；（2）对于大型装置或旋转机械设备而言，紧急停车系统响应速度越快越好。这有利于保护设备，避免事故扩大；并有利于分辨事故原因记录。而DCS处理大量过程监测信息，因此其响应速度难以作得很快；（3）DCS系统是过程控制系统，是动态的，需要人工频繁的干预，这有可能引起人为误动作；而ESD是静态的，不需要人为干预，这样设置ESD可以避免人为误动作。
安装ESD的意义
近半年世纪以来，工业的飞速发展给人们带来巨大经济效益的同时，也伴随着越来越多的火灾、爆炸等事故。特别是高温、高压、易燃、易爆、有毒的化工行业以及一些大型高速运转设备，一旦发生一次事故，将会导致巨大经济损失，轻者设备损坏，重者机毁人亡。仅美国电子工业每年因静电造成的损失达几百亿美圆，因此，ESD防护对于减少损失、提高产品质量与生产效率具有非常重要意义。
对于大型装置或旋转机械设备而言，对于实时控制装置，紧急停车系统响应速度越快越好。这有利于保护设备，避免事故扩大；并有利于分辨事故原因记录。而DCS处理大量过程监测信息，因此其响应速度难以作得很快；DCS系统是过程控制系统，是动态的，需要人工频繁的干预，而且DCS操作界面主要是面对操作员的，这有可能引起人为误动作；而ESD是静态的，不需要人为干预，这样设置ESD可以避免人为误动作。据有关资料，当人在危险时刻的判断和操作往往是滞后的、不可靠的，当操作人员面临生命危险时，要在60s内作出反应，错误决策的概率高达99.9%。因此，设置独立于控制系统的ESD系统是十分有必要的，这是作好安全生产的重要准则。
在正常范围内允许控制系统手自动切换和手动操作，但操作人员某些重大失误也可能造成不安全，为了克服人为的不安全因素，安全系统应从一般控制系统分离出来；装置周围环境如发生火灾或可燃性气体、有毒气体导致影响设备安全和人身安全时，也需要安全系统发挥作用。
ESD系统广泛应用于石油化工，冶金，电力，轻工，纺织，铁路，压缩机，鼓风机等需要安全保护及自动连锁保护的场合
