该自动化控制系统是制模车间用来控制从硫化床向EPS大料仓和EPS大料仓向各个白模（半）自动成型机输送EPS颗粒的控制系统该控制系统分为以下几个控制部分：
1)硫化床向EPS大料仓输送EPS颗粒部分
EPS大料仓分为四部分，分别放置EPS大颗粒料和EPS小颗粒料两种料。这四部分对应编号分别是大仓大一、大仓大二、大仓小一和大仓小二。这四部分是相互隔离的独立料仓，每个料仓的上入口都安装了气缸闸板装置。进料时，根据工艺和生产要求同一时刻只能选择一个进料气缸动作。
硫化床可生产EPS大颗粒和EPS小颗粒。生产出来的EPS颗粒通过硫化床风机向EPS大料仓输送，输送管道只有一条是公用的。因此根据硫化床生产出来的EPS颗粒大小，在输送前必须选择是给大料仓的哪个部分供料（也就是选择哪部分的进料气缸打开）。
2)EPS大料仓向各个白模成型机料仓输送EPS颗粒部分
EPS大料仓分为四部分，分别放置EPS大颗粒料和EPS小颗粒料两种料。这四部分对应编号分别是大仓大一、大仓大二、大仓小一和大仓小二。这四部分是相互隔离的独立料仓，每个料仓的下出口都安装了气缸闸板装置。出料时，根据工艺和生产要求同一时刻只能选择一个出料气缸动作。
EPS大料仓里的EPS颗粒通过出料风机向各个白模成型机料仓输送。出料风机只有一台，是公用的。因此根据各个白模成型机需要的EPS颗粒大小，在输送前必须选择由大料仓的哪个部分供料（也就是选择哪部分的出料气缸打开，只能选择一个出料气缸）。
半自动成型机根据工艺要求可加EPS大颗粒料和EPS小颗粒料两种料，输送管道分为EPS大颗粒料和EPS小颗粒料两个管道。出料风机出口通过三通连接大料管道和小料管道，在三通处分别安装风机出口大料阀和风机出口小料阀。输送前要选择是打开风机出口大料阀和风机出口小料阀。
3)各个白模成型机料仓和储罐部分

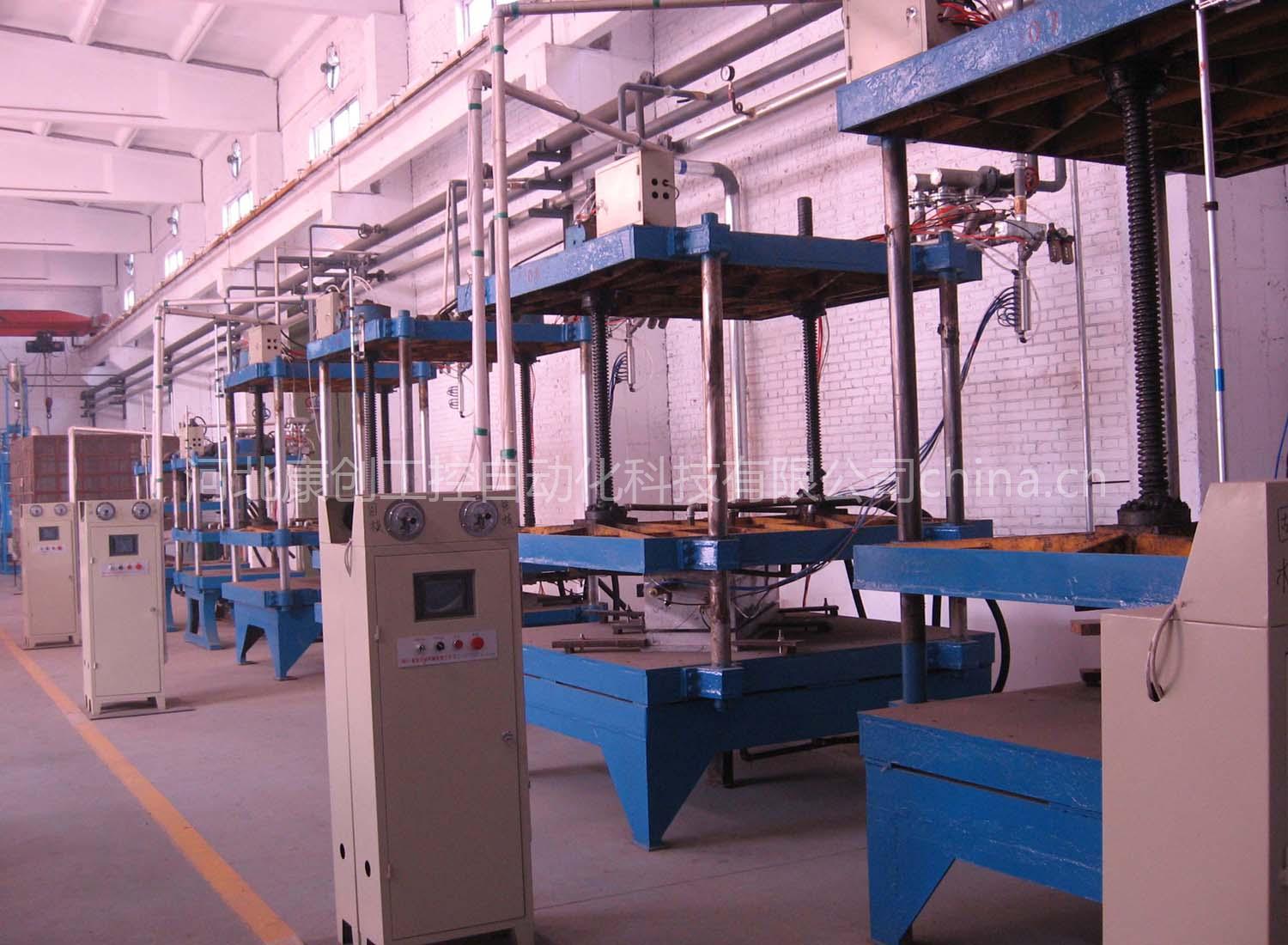

白模成型机料仓按安置位置从南向北按编号依此为料仓1～6。料仓1对应全自动成型机，全自动成型机自带储罐，储罐的进料控制由其自带的控制箱控制，我方只控制料仓的进料，另外全自动成型机只能用小料，因此料仓1的进料阀只连接小料输送管道。料仓2～5既连接大料输送管又连接小料输送管，大料和小料的输送选择由其对应的大料进料阀（气缸）和小料进料阀（气缸）来控制。其中料仓2对应一台半自动成型机，该半自动成型自带储罐，储罐的进料控制由其自带的控制箱控制。料仓3～5中每个料仓下接两个储罐，每个储罐对应一台半自动成机，每个储罐的进口安装一个进料阀，控制该成型机的进料。料仓6现在还没安装，为将来预留，自控部分已经具备。
成型机的进料控制包括储罐进料，料仓进料以及物料的选择几部分。首先是储罐进料（料仓1、2和6除外），操作工目视储罐的下窥视镜当看到物料时，按下“输料系统控制柜KG1”柜门上相应的“料仓X储Y进料阀启停”按钮进行加料。当上窥视镜看到物料时停止加料。其次是料仓的加料，操作工目视料仓纱窗到物料下限时，根据生产所需物料类型按下“输料系统控制柜KG1”柜门上相应的“料仓X大（或小）料进料阀启停”按钮，再选择相应的输料风机出口阀（气缸）和大料仓相应的出料阀（气缸），然后启动风机进行输料。操作工目视料仓纱窗到物料上限时，依此关闭输料风机、大料仓相应的出料阀（气缸）、输料风机出口阀（气缸）和复位“料仓X大（或小）料进料阀启停”按钮。
