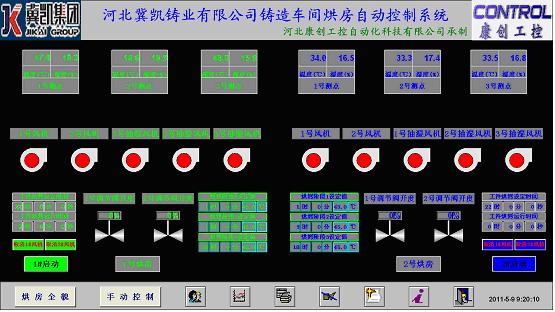

该自动化控制系统控制1#烘房(南侧的烘房)和2#烘房(北侧的烘房),自动达到恒温恒湿目的。每个烘房内有三个温湿度变送器采集三个温度和湿度信号。每个烘房有两个加热风机负责烘房内送热风。每个烘房有和三个抽湿风机负责烘房内抽湿降低湿度。供热管线有两条,一条供蒸汽,一条供暖气。蒸汽管线上设有四个电动调节阀,负责两个烘房的供热,电动阀的开度由两个烘房的温度控制。每个烘房对应两个电动调节阀(1-2#电动阀),电动阀的开度由对应烘房的温度控制。
控制系统从功能上包括以下几项功能:
1.温度和湿度信号的采集、显示、报警、控制和归档;
2.控制方式的选择:自动控制或手动控制(仅限于维护和调试用);
3.供热方式的选择:蒸汽供热;
4.烘房使用情况的选择: 1#启动、2#启动和1-2#烘房同时启动;
5.工件加热时间控制:预先设定工件的加热时间,到时报警提醒。
