该系统通过西门子PLC系统与上位触摸屏通讯实现控制升降气缸电磁阀、气囊电磁阀、闸板电磁阀、空腔加砂电磁阀的开关，控制变频器的频率和启停，采集四个光电开光的信号控制轨道电机正反转，并在上位西门子触摸屏上进行操作来实现系统自动加砂、振实台振动和暂停的目的。
系统从功能上包括以下几项功能：
1．信号采集：光电开关信号采集；

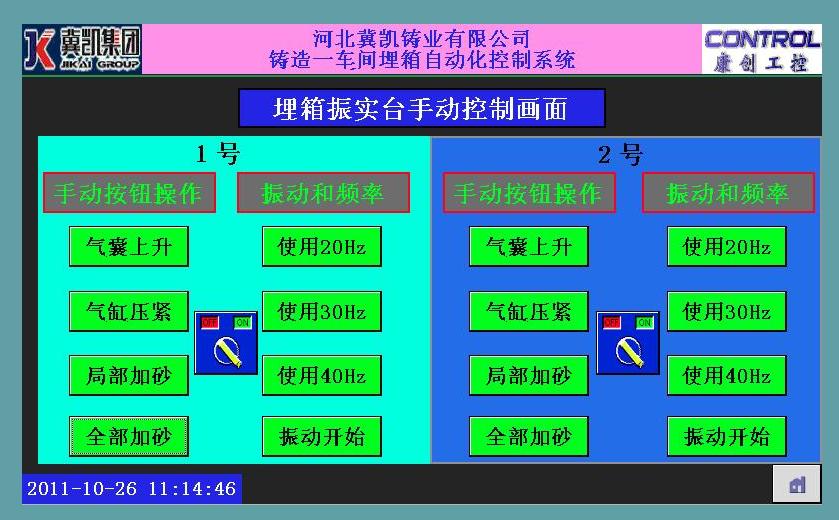

2．上位触摸屏控制：选择1号、2号振实台的自动画面实现自动加砂和振动功能，手动画面进行系统调试；
3．上位触摸屏控制：自动流程画面显示系统自动运行时当前进度以及时间设定、系统设定。
PLC本体负责处理程序，控制气缸电磁阀，变频器频率和启停，控制轨道电机正反转，与上位触摸屏通讯，采集光电开关信号和控制数字量信号输入输出。数字量输出卡件负责控制气缸、气囊电磁阀。气缸、气囊电磁阀负责控制振实台气缸、气囊上升或下降，闸板气缸开关和空腔加砂气缸开关。通讯线负责上位与下位的通讯及PLC与现场设备的通讯。
上位系统包括西门子触摸屏。触摸屏是系统的人机操作界面，通过对其进行操作来实现系统的自动运行。
