该自动化控制系统硬件部分包括控制箱、现场设备和上位系统三部分。

控制箱里包括PLC设备、低压电器两部分。

PLC设备采用西门子的S7-200PLC，包括PLC本体、模拟量输入卡件和模拟量输出卡件。PLC本体负责处理程序和通讯以及数字量输入输出。模拟量输入卡件负责温度信号和湿度信号以及电动调节阀的开度回讯信号的采集。模拟量输出卡件负责电动调节阀的开度输出。

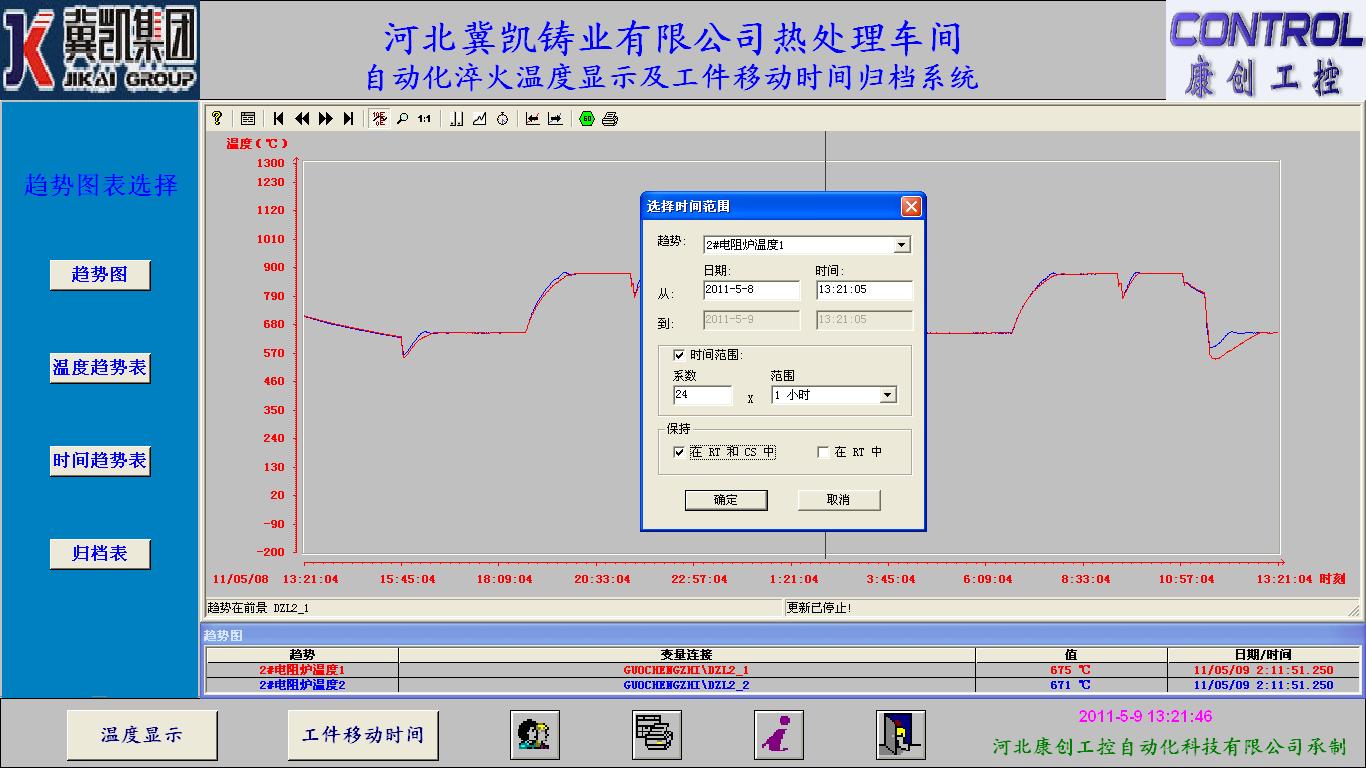

上位系统包括电脑主机、显示器和声光报警器。电脑主机用于安装软件和数据归档。显示器是系统的人机界面用于数据显示和控制。声光报警器用于声音报警。

该自动化控制系统软件部分包括XP SP2 专业中文版操作系统、OFFICE办公软件、SQL（WINCC）数据库软件、西门子S7-200编程软件、西门子PC ACCESS软件和西门子WINCC软件几部分。其中SQL（WINCC）数据库软件用于数据归档，西门子S7-200编程软件用于下位PLC的编程，西门子PC ACCESS软件用于下位和上位的通讯，西门子WINCC软件用于数据显示和控制。本系统中软件开发调试工作已由河北康创工控自动化科技有限公司完成。用户只需打开电脑，电脑就会自动控制软件。用户只需从监控画面进行监视或控制即可。
