一、产品功能

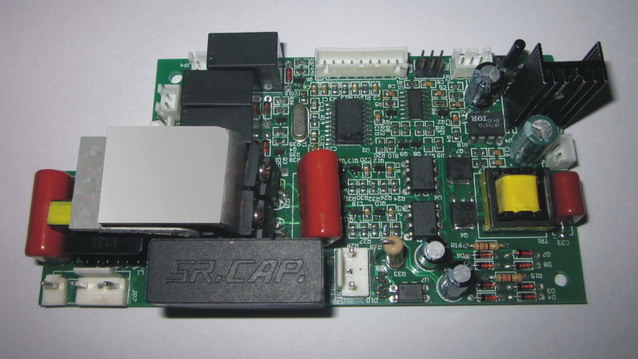

TL-SFC220型风机调速器是我司自主开发生产的嵌入式风机控制器。产品通过外部PWM信号或内部程序来实现电机的调速功能。调速方式分为无级调速和有级调速。若配以电机的PG信号则可构成闭环PID精准转速控制方式，以此实现对电机的精确控制。产品通过PWM技术调节输出电压和电压正弦波输出方式，有效地实现了电机低速运转时的无噪音性和平稳性。

TL-SFC220型风机调速器采用嵌入式系统设计，体积小、重量轻、抗冲击及抗震性强、可靠性高、寿命长，安装方便；内部电子元器件全部采用进口工业级产品，性能稳定，可适应任何复杂的工作环境。

二、产品用途

1、调速风机   2、静音风机   3、可降压调速的异步电机

三、调速器参数

1、输入电压：AC220V±10%

2、频率：50/60Hz

3、额定工作电流：

4、额定输出功率：可分为60VA、120VA、250VA、500VA、1000VA、2000VA等多个级别

5、输出电压范围：80~220VAC（正弦波）

6、消耗功率：2VA

7、工作电压：DC12V

8、控制方式：1）加减速按钮控制

2）外部PWM信号

3）PID闭环控制

9、I/O扩展接口：3组/高电平有效（继电器输出）

四、环境参数

工作温度范围：0~50℃  相对湿度：5%~90%

五、调速器特点

1)      外部控制，操作简单；

2)      SMT技术，体积小、重量轻；

3)      I/O端口便于适配，易安装；

4)      光耦隔离、抗干扰能力强；

5)      高输入阻抗、低导通压降；

6)      PWM调压方式，低速无噪音；

7)      过流、过压、短路保护（250VA以上）；

8)      输出反馈控制，控制精度高，运行稳定。

六、接口定义

JP2——DC12V；

JP5——PG信号；

JP6——AC220V；

JP7——连接电机；

JP9——连接外部控制板。
