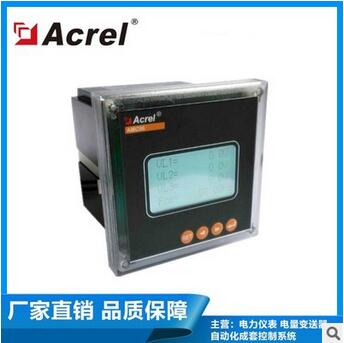

三相多回路监控装置 AMC96N-E4参数测量仪带RS485通讯
发布时间：2016/5/25 9:18:16 修改时间：2016/5/25 9:18:16 浏览次数：950

AMC16系列多回路监控装置

1.1概述

AMC16系列多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。一个AMC16多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试；节约了用户的投资，降低了系统成本。

1.2型号说明

AMC型号说明

1.3技术指标

AMC技术指标

1.4产品规格

型号功能		AMC16-1I9	AMC16B-1I9	AMC16-1E9	AMC16B-1E9	AMC16-3I3	AMC16B-3I3	AMC16-3E3	AMC16B-3E3	AMC16B-3E3/H	AMC96(N)-3E3/4E3
显示方式	数码管显示（LED）	■		■		■		■
显示方式	液晶屏显示（LCD）		■		■		■		■	■	■
测量系统	单相	■	■	■	■
测量系统	三相					■	■	■	■	■	■
测量参数	电流	■	■	■	■	■	■	■	■	■	■
	电压	■	■	■	■	■	■	■	■	■	■
	有功功率			■	■			■	■	■	■
	无功功率			■	■			■	■	■	■
	功率因数			■	■			■	■	■	■
	有功电能			■	■			■	■	■	■
	无功电能			■	■			■	■	■	■
电力质量	电压总谐波									■
	电流总谐波									■
	谐波畸变率									■
开关量输入	4DI										□
	9DI		□		□		□		□	□
	18DI	□		□		□		□
继电器输出（1路）		□	□	□	□	□	□	□	□	□	□
通讯1路 (RS485接口，Modbus-RTU协议)		■	■	■	■	■	■	■	■	■	■

注：“■”为标配功能，“□”为选配功能。

1.5 外形及尺寸(单位：mm)

● AMC16多回路监控装置

AMC外形尺寸

● AMC16B多回路监控装置

AMC16B外形尺寸

● AMC96多回路监控装置

AMC96外形尺寸

● AMC96N多回路监控装置

AMC96N外形尺寸

1.6接线端子

AMC接线端子1

AMC接线端子2

AMC96(N)-3E3(20mA输入)

AMC接线端子3

AMC96(N)-4E3(20mA输入)

AMC接线端子4
