基于自适应RS485光电隔离型中继器的设计与应用
发布时间：2012/8/7 14:59:38 修改时间：2012/7/5 9:59:40 浏览次数：1075

       在工业现场应用中，RS485总线的通信速度一般为2400~115200bps，一般的RS485中继器控制RS-485收发器收发状态,以一数据帧时间宽度为单元。不同的波特率，控制RS485收发器收发状态的时间宽度也不同，所以RS485总线的通信速度不同，需设置控制RS-485收发器收发状态的时间宽度，以适应所应用RS-485总线的通信速度。
　　波特率自适应RS-485中继器的设计思路是: 控制RS-485收发器收发状态,以一数据位时间宽度为单元。若控制RS-485收发器收发状态时间宽度适应任意波特率的一数据位时间宽度，则RS-485中继器适应任意RS-485总线的通信速度。
        在光纤通信系统距离为几十米到上千米时，RS485收发器被广泛使用。RS485收发器采用平衡发送和差分接收，因此具有抑制共模干扰的能力，加上接收器具有高的灵敏度，能检测低达200mV的电压，故传输信号能在千米以外得到恢复。
　　使用RS485总线，一对双绞线就能实现多站联网，构成分布式系统。它的设备简单、价格低廉、能进行长距离通信，故在工程项目中得到了广泛应用。如果工程需要更长的通信距离，超出RS485接口能够提供的可靠传送数据范围时，单一的RS485通信控制芯片对就无法完成了。这时，必须在传输线路中增加中继器。

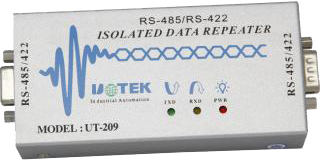

       RS485/422光电隔离中继器用于实现相互通信的两个RS485/422口之间的光电隔离延长传输距离。为了保证的传输顺畅稳定，建议用户在选择中继器时选用有源供电隔离。有源的RS485中继器性能稳定，需要外接电源，支持9-30V/DCV外部供电，在局端设备与终端设备之间链路损耗过大时使用，可将传输距离扩大近一倍。
　　RS485有源隔离中继器（485放大器485隔离器485延长器）是一款专业为高要求场所而定制开发的一款产品。产品兼容RS485行业标准。用于对RS485差分通信信号的通信距离延长与通信隔离，可以使RS485信号延伸1500米左右的或再增加128个节点。同时DC-DC电源隔离、通信信号等多重隔离为RS485通信提供了有效的保护。
        RS485中继器使用简单，只需将中继器接入通信网络中，使用中不需要额外的控制数据流向，转换器自动控制数据的发送接收流向。整个通信传输过程是完全透明的。中继器按照工业控制标准的理念进行设计，电源完全隔离！通信完全隔离！具有抗干扰能力强、传输距离远、速率高、工作稳定等特点。

广泛应用于考勤机、IC卡收费系统、工业自动化控制系统、一卡通门禁系统、停车场系统、自动银行系统、公共汽车收费系统、饭堂售饭系统、公路收费站系统等。
