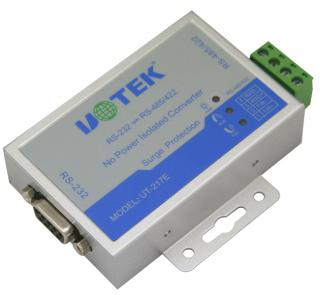

产品名称： 光隔RS232到RS485/422无源转换器

规格型号： UT-217E

产品简介：



 UT-217E无源光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、RS-485端通过RJ45及四位接线柱为输出端。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换，即插即用. 确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
　　UT-217E无源光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个RS-422或RS-485接口设备，数据通讯速率300-115.2Kbps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。

性能参数：
■ 兼容RS-232.RS-485TIA/EIA标准
■ 自动发送/接收数据,无需外部的流量控制信号(RTS)
■ 通信速率:300bps-115.2Kbps
■ 能够连接32个RS-485或  RS-422接口设备
■ 通讯距离:1.2千米 (9,600bps)
■ 电源及数据流量指示灯,可检测故障点
■ 工作方式:异步半双工(RS-485)或异步全双工(RS-422)通用,无需跳线设置
■ 光电隔离型(隔离电压.2.5KVrms/500VDC绝缘),RS-485/422提供每线600W
　 的防雷、防浪涌保护和防止共地干扰
■ 电气接口:RS-232C接口DB9孔型连接器,RS-485/422接口四位接线端子及RJ-45座
■ 传输介质:双绞线或屏蔽线
■ 使用环境:-25℃到70℃,相对湿度为5%到95%
■ 适用于一切所使用的通讯软件,随插即使用
■ 支持DOS/WIN95/WIN98/WIN2000/NI/XPLinux等
