485集线器解决方案
发布时间：2014/6/5 16:59:22 修改时间：2014/6/5 16:59:22 浏览次数：2533

485总线一般应采用手牵手的总线拓扑结构。最好不要采用星型拓扑结构。否则会产生反射信号，影响通信质量。要尽量减少节点设备与主干线路之间的距离，如果在实际应用中必须距离较远，应使用485中继器接出一个485总线的分支。如果实际应用中一定要使用星型拓扑结构，则必须使用485集线器。

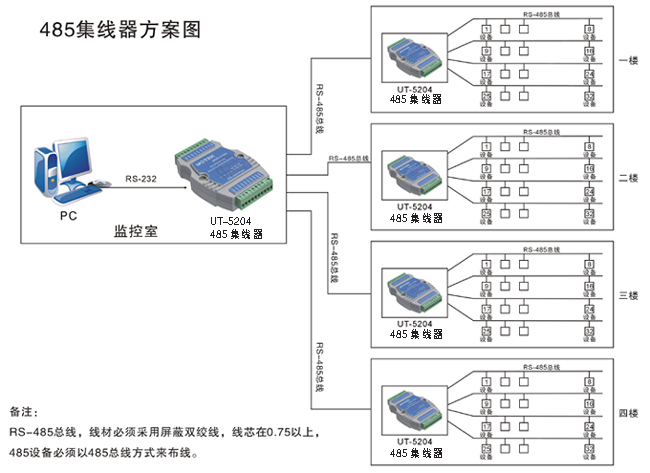

RS-485总线结构布线图

1）采用星型结构连接RS-485总线，再有效利用接口的情况下布线覆盖面积大大提高。
2）有四个/八个下位机端口，且每个端口都具有短路保护功能，并能工作在关断模式。当任一控制器RS-485端口短路，只会影响其所在RS-485总线系统，不会影响其他接口连接的RS-485想太多正常工作。
3）很好的利用串口集线器可以使得RS-485系统布线过程变得简单和快捷，从而有效的减少了工程队费用和时间。
4）由于集线器个端口间存在3000V隔离。对于由环境问题带来的布线问题，只需把问题显著的区域用单独端口进行连接集中处理，将会有效地解决地电位带来的布线问题。
