Agilent E4861A 2.7 Gb/s 和 1.65 Gb/s ParBERT 模块

主要特性与技术指标

General

·         Data Rate Range: 333 Mb/s to 2.7 Gb/s (E4862A/63A) and to 1.65 Gb/s (E4864A/65A)

·         Differential and single-ended inputs or outputs

·         Generate and analyze pseudo random word sequences (PRWS), standard PRBS up to 2??-1 and memory based patterns up to 64 Mb

Generator module

·         Amplitude: 0.5 to 1.8V pp

·         Transition Time (20%-80%): 90ps typ

·         Jitter, data mode: <50ps pp

·         Jitter, clock mode: <5ps, rms

Analyzer module

·         Impedance: 50 ohm

·         Input sensitivity: 50mV

·         Max Input Voltage Range: -2V to +3V

描述

Agilent ParBERT 81250 2.7Gb/s模块是测试至40G Mux/DeMux 和 SerDes器件的理想设备。ParBERT 81250 1.65 Gb/s发生器和分析仪前端为测试并行数字器件提供经济的低速解决方案。

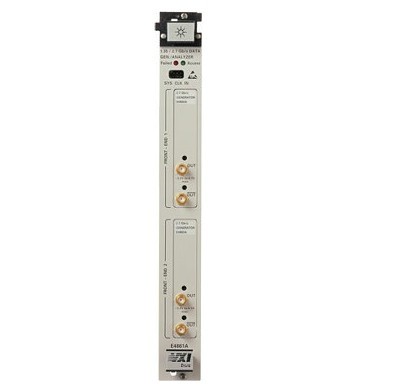

E4861A为一个VXI槽宽，可包括2种前端插卡（E4862A/64A: 2.7 Gb/s / 1.65 Gb/s发生器前端或E4863A/65A: 2.7 Gb/s / 1.65 Gb/s分析仪前端）。

要了解详细情况，请点击产品综述链接。

·         产生伪随机字序列 (PRWS)和高达2³¹-1 的标准PRBS

·         用用户定义数据、PRBS或来自并行端口的混合数据分析误码率

·         产生和分析333 Mb/s 至 2.7Gb/s / 1.65 Gb/s 的数据率

·         每通道8 Mbit 存储器深度

·         发生器模块:

·         数据输出: 差分或单端

·         幅度: 0.5 至1.8V pp

·         跃变时间 (20%-80%): 90ps 典型值@ECL, LVDS

·         抖动, 数据模式: <50ps pp

·         抖动, 时钟模式: <5ps, rms

·         分析仪模块:

·         数据输入: 差分或单端

·         阻抗: 50 ohm

·         输入灵敏度: 50mV

·         最大输入电压范围: -2V to +3V
