一:型号及含义
![DW15、DW15C系列万能式断路器](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image001.jpg)
![DW15、DW15C系列万能式断路器的型号及含义](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image002.jpg)
二:结构特征
1.DW15-200、DW15-400、DW15-630万能式断路器
DW15万能式断路器为立体布置形式,触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。上部装有灭弧系统,操作机构可装在正前方或右侧面。有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器,背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。

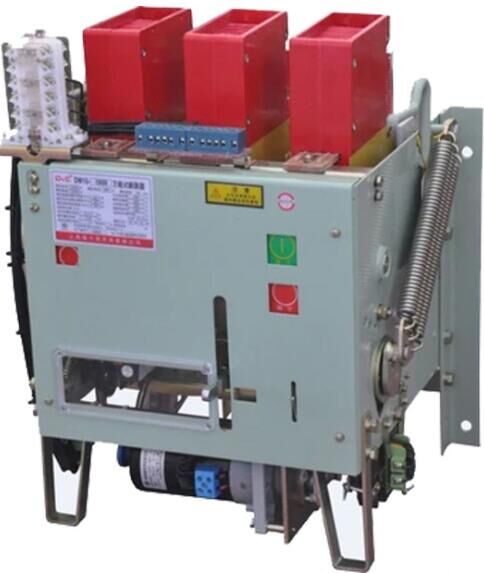

2.DW15-1000、1600、2500、4000万能式断路器
该断路器为立体式布置形式、触头系统,操作机构均安装在铁制框架上。上部有灭弧系统,右面装有操作机构。“通”、“断”指示及手动“合”“分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。
3.DW15C低压抽屉式断路器
该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头,接地触头支承导轨等。抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方由操作手柄、螺杆等组成推拉操作机构。
具体的型号类别如下表:
DW15万能式空气断路器(电磁式电动)
|
DW15万能式空气断路器(热电磁式电动)
|
DW15C万能式空气断路器(电磁式电动)
|
DW15C万能式空气断路器(热电磁式电动)
|
DW15-200
|
DW15-200A
|
DW15C-200
|
DW15C-200A
|
DW15-400
|
DW15-400A
|
DW15C-400
|
DW15C-400A
|
DW15-630
|
DW15-630A
|
DW15C-630
|
DW15C-630A
|
DW15-1000
|
DW15-1000A
|
|
|
DW15-1600
|
DW15-1600A
|
|
|
DW15-2500
|
DW15-2500A
|
|
|
DW15-4000
|
DW15-4000A
|
|
|
三:产品特性
1.本系列产品的额定绝缘电压等于相应的额定工作电压值。
2.断路器的基本参数DW15C-200、400、630~DW15-200、400、630相同
![DW15、DW15C系列万能式断路器的参数及特性](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image003.jpg)
3.断路器的脱扣器,释能电磁铁线圈及控制箱的额定电压
![DW15、DW15C系列万能式断路器的脱扣器额定电压](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image005.jpg)
四:外形及安装尺寸
![DW15、DW15C系列万能式断路器的外型及安装尺寸](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image006.jpg)
DW15-200~630A外型尺寸图(正面操作) DW-200~630A外型尺寸图(侧面操作) DW-200~630A安装尺寸图
![DW15-1000~1500A外型尺寸及安装尺寸](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image007.jpg)
DW15-1000~1500A外型尺寸及安装尺寸图
主电路进出线段尺寸
![DW15-2500A与DW15-4000A的外型尺寸及安装尺寸](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image008.jpg)
DW15-2500A断路器外型尺寸及安装尺寸图
DW15-4000A外型尺寸及安装尺寸图
![DW15C-200~630A的外型尺寸及安装尺寸图](file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image009.jpg)
