一、概述

随着现代化进程的推进，酒店及写字楼等高层建筑越来越多，高层建筑具有房间多，人员密集建筑面积大，如何提高其安防效率，变得至关重要。因此现代化的机房监控方案应用越来越广。

机房环境监控主要是针对机房所有的设备及环境进行集中监控和管理的，其监控对象构成机房集中监控的各个子系统：配电监测子系统、UPS监测子系统、空调监控子系统、温湿度监测子系统、漏水监控子系统、新风机监控子系统、消防监控子系统、防雷监控子系统、门禁监控子系统、视频监控子系统、发电机监控子系统等。

用传统的PLC或采集卡进行数据采集无疑价格昂贵的，而且对于机房现场的综合布线也是一个难题，价格也极其昂贵。而首英智诚的485总线的模块以超高的可靠性，低廉的价格成为机房环境监控最佳选择，已被多个系统集成商应用于采集现场。

二、工程中使用到的数据采集模块：

﹡C-7520：  隔离RS-232至RS-422/485转换模块，一条485可挂载256个模块

﹡C-7017：  16位10Hz 8路模拟量输入模块

﹡C-7053D：16路非隔离数字量输入模块（带LED显示）

﹡C-D8H：  交流电高压转低压

﹡C-7060D：4路隔离数字量输入/4路继电器输出模块

﹡C-7068D：16位10Hz 8路热电偶输入模块

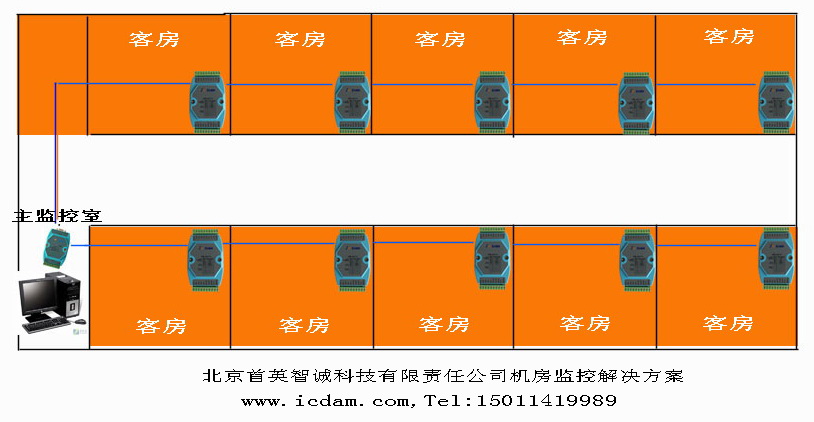

三、方案介绍

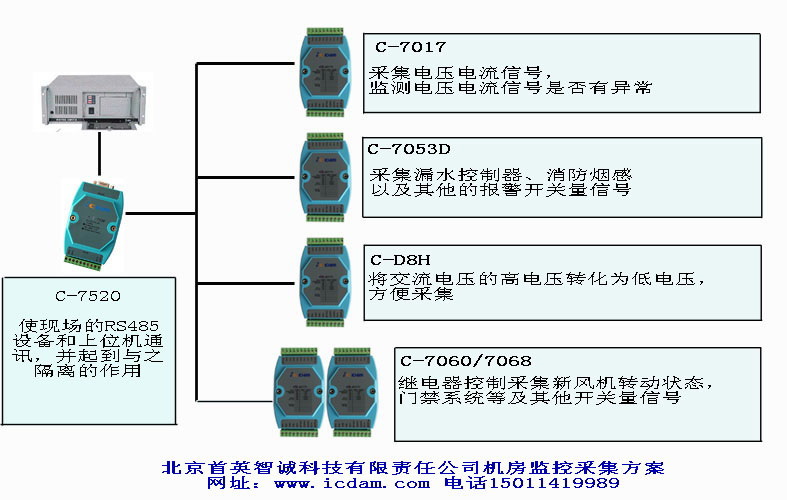

首英智诚酒店、写字楼、智能楼宇环境监控系统中主要有以下几个设备的数据要进行采集和监控：

1、C-7520：隔离RS-232至RS-422/485转换模块。

上位机上一般都是RS232接口，所以选择c-7520带隔离的RS232转RS485模块来进行接口的转换。（门禁以及打卡器的RS485总线也可以由c-7520来进行转换）

2、C-7017：可监测房间及楼道的电流电压系统是否异常

 可监测电压范围±4-20mA,采样速率能达到10次/秒。

3、C-7053D消防漏水烟雾监控子系统

1)系统通过漏水绳对机房可能的漏水区域实时监视，显示并记录其运行数据;

2)通过烟雾传感器来预防火灾的发生;漏水报警器以及烟雾传感器等设备反馈的开关量信号可以通过c-7053模块进行采集并传输出上位机。

4、C-7060新风机子系统以及门禁子系统

 能实时监控新风机的状态，一旦有火灾发生，可自动关掉新风机。通过C-7060模块可以采集到新风机运行状态的开关信号，同时7060模块上的继电器也可以控制新风机的运行和停止。

5、C-D8H，将交流电压高电压转化为低电压，进行数据采集。
