一、            概述：

煤炭被誉为黑色的金子，其在中国能源供应结构中占有非常重要的地位。众所周知，煤矿开采过程中存在着极大的风险，安全监测在煤炭安全生产及安全预警中起着非常大的作用。基于首英科技数据采集模块在煤矿井下监控解决方案是一个实时监控系统，可使管理层快速、准确的获取相关的数据，辅助提高决策的科学性，从而避免或者监察安全事故和财产损失。

二、            系统特点：

系统安装、维护方便

系统检测数据准确

三、            系统组成

工控机、首英科技数据采集模块C-4017、C-7520

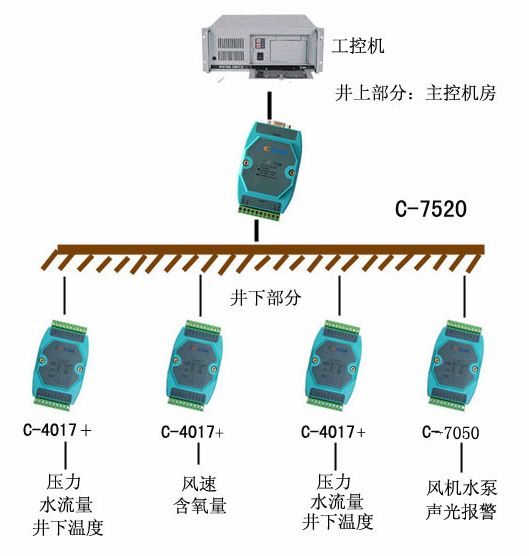

四、系统构架

五、            系统原理：

选用研祥工控PIII主机作为煤矿调度室的主控机,用首英科技的C-7520通讯模块和C-4017模拟量输入模块、C-7050数字输入输出模块组建RS－485网络来采集井下的各种数据和控制风机、水泵等设备的运转。在矿井下的不同位置安放各种传感器,监测当地的的水位、瓦斯含量、温度、含氧量等数据，通过C-4017变换为数字信号用RS－485总线传至井上调度室主控机。另外在井口还有传感器监测风压、风的流量，判断风机是否运转。主机根据各点数据情况通过C-7050 来控制水泵、风机的运转，从而调节风量,控制水位，保证井下矿工的正常工作。另外，瓦斯含量、水位超限系统还会通过C-7050发出声光报警，提示调度人员及井下矿工注意，直至排除故障。

[系统配置]

    机箱：IPC－810P

    主板：FSC－1621VD

    CPU：PIII800

    内存：128M

    硬盘：40G

    通拟模块：C-7520

    模拟量输入模块：C-4017 电源

    模块：ARK－243

[系统评价]

    1主机采用WINDOWS操作系统，VB编程，画面简单直观，很适合煤矿一般人员操作；

    2由于井下各采掘点分散，采用RS－485总线非常适合，另外井下采掘点在不断变化，而RS－485总线的可扩展性及方便维护性大大提高了煤矿生产效率。
