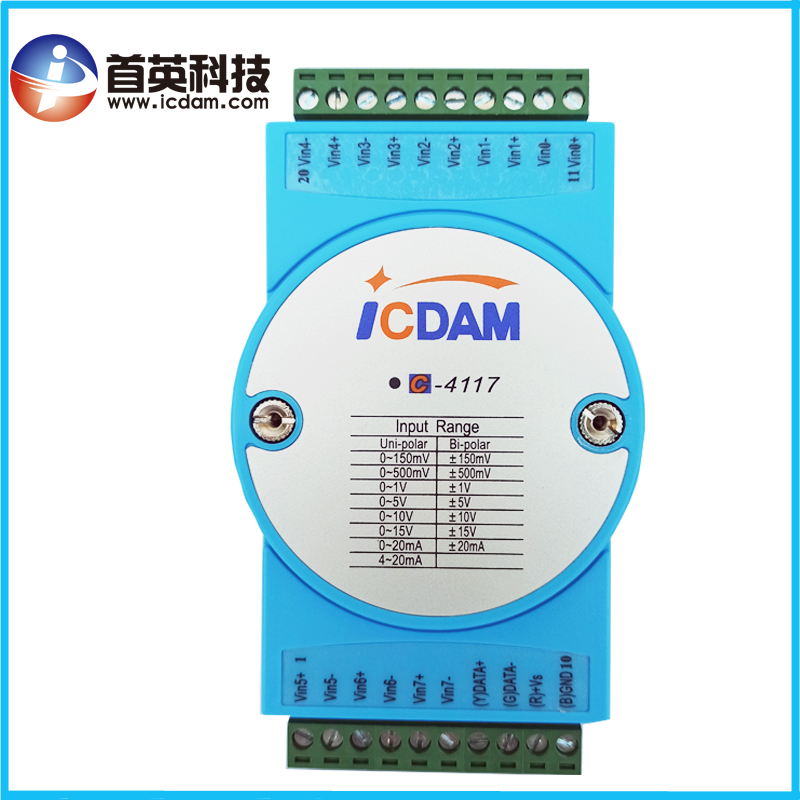

坚固型电压电流 模拟量数据采集模块C-4117完全兼容研华ADAM-4117

C-4117 是 16 位 A/D 8 通道的模拟量输入模块，可以采集电压、电流等模拟 量输入信号，并且为所有通道都提供了独立的可编程的输入范围。在工业测量和 监控的应用中，C-4117 具有良好的性价比。它不仅能够用于恶劣的环境中，而 且还具有更加坚固型的设计。

、产品参数
产品名称 C-4117

 AI 模拟量输入
输入通道 8 路差分，可独立设置量程
高共模电压 200Vdc
通讯协议 ASCII 命令，Modbus 协议
输入类型 mV，V（支持单双极性），mA
电压范围： ±150 mV, ±500 mV,   ±1V, ±5 V, ±10 V, ±15V
 0~150mV, 0~500mV, 0~1V, 0~5V, 0~10V, 0~15V

电流范围： 0~20mA,±20 mA, 4~20mA
有效分辨率 16-bit
采样率 10/100 采样点每秒（通过测试软件设置）
精确度 电压模式：±0.1%或更高
 电流模式或高速模式：±0.2%或更高

零点漂移 ±6μV/℃
跨度漂移 ±25ppm/°C
输入内阻 电压 20MΩ，电流 120Ω
共模抑制（CMR） @50/60Hz 92dB min
过压保护 ±60V
热电偶开路检测 有
隔离电压 3000 VDC
功耗 1.2W@24VDC

接口
接口 RS-485
格式 N, 8, 1
波特率 1200 ~ 115200bps
LED 显示
1 路 LED 作为电
源/通讯的指示
工作环境
工作温度 -25 ~ 75°C
存储温度 -40 ~ 85°C
湿度 5 ~ 95% RH,无冷凝
特殊功能 内置看门狗     内置 TVS/ESD 保护
