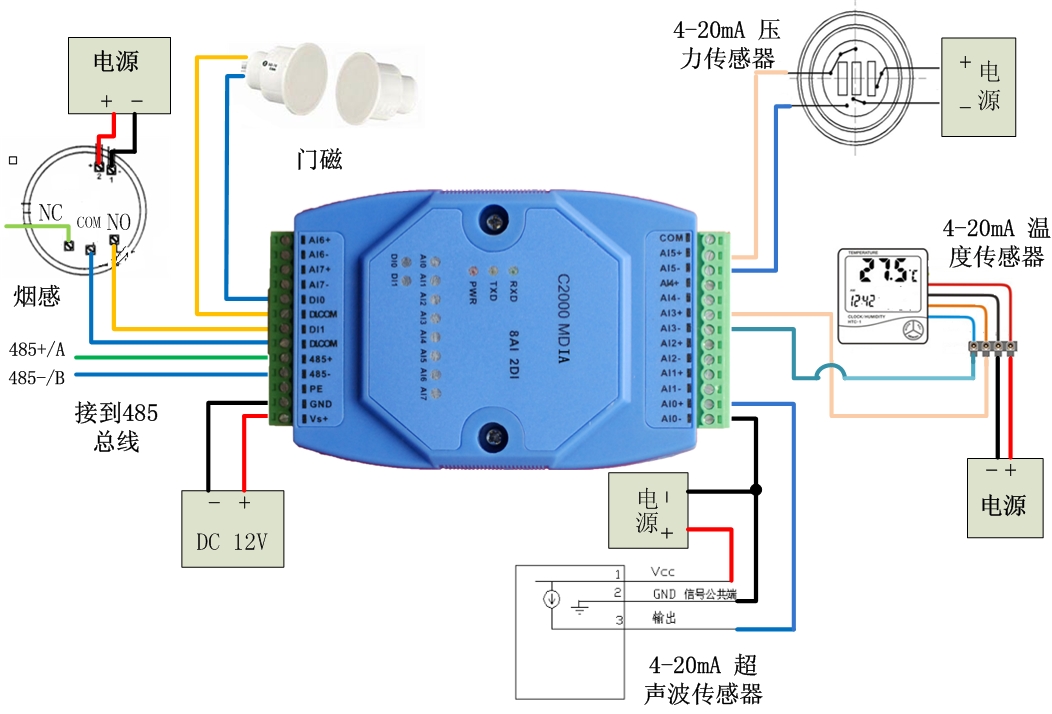

传感器信号采集器---C2000  MDIA为通道隔离型智能模拟量数字量采集器，8路电流型模拟量输入（量程为 0~20mA），采用满量程通道隔离、全差分输入设计。2路数字量（干接点）输入，RS485接口光电隔离和电源隔离技术，有效抑制闪电，雷击，ESD和共地干扰。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对远程模拟量和开/关设备的数据采集和控制。下层设备通常有接近开关、机械 开关、按钮、光传感器、LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等模拟量设备。
本产品具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244，M244-A，M281，M281-A，M2IA，M2VA等具有联网功能的采集设备低成本实现以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。


特点：
→8路模拟量（电流量）输入；
→2路数字量干接点输入；
→I/O与系统完全隔离；
→AI分辨率：12位；
→AI输入通道采取全差分输入；
→模拟量输入通道之间满量程隔离，隔离度5V DC；
→AI输入测量范围：0~20mA ；
→采用Modbus RTU通信协议；
→RS485通信接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→安装方便。

1.2 技术参数

模拟量接口

AI 8路差分输入
AI分辨率 12bit（软件）
AI量程 0~20mA
AI通道隔离度 5 V DC
AI输入阻抗 240Ω

数字量输入接口

DI 2路干接点输入
DI保护 过压小于60V ，过流小于100mA

串口通讯参数

接口类型 RS-485
波特率 1200~115200bps
数据位 8
奇偶校验 None
停止位 1
流量控制 None
通信协议 Modbus RTU
串口保护 串口ESD保护 1.5KV
串口防雷 600W
串口过流，过压 小于240V，小于80mA

电源参数

电源规格 9-24VDC  (推荐12VDC)
电流 60mA@12VDC
浪涌保护 1.5kW
电源过压，过流 60V，500mA

工作环境

工作温度、湿度 -25~85℃，5~95%RH，不凝露
储存温度、湿度 -60~125℃，5~95%RH，不凝露

其他 尺寸 72.1*121.5*33.6mm
 保修 5年质保
