1.隔离放大器的概述及定义

概述：奥通 光耦隔离系列产品是通过模拟信号（线性光耦）隔离放大，变送,转换按比列隔离输出一组模拟量信号，这组模拟量信号是以标准的4-20mA/0-20mA/0-10V/0-5V/1-5V。隔离放大器产品线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。光耦隔离系列产品属于双隔离产品，隔离电压3000VDC，输入信号与辅助电源隔离，辅助电源与输出隔离。

2.产品特点：

1.精度等级：0.1级、0.2级、0.5级。

2.0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。

3.输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。

4.  PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。

5.全量程范围内极高的线性度（非线性度<0.2%）
3.安装方式：

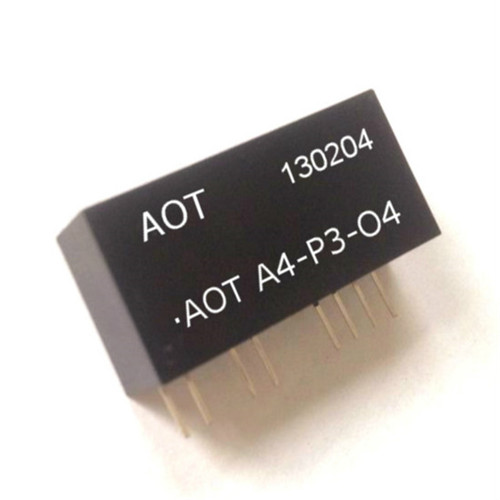

》模块式安装：集成出的一个模块，主要用于焊接在PCB板上，减少占用空间的一种安装方式。（性能无差异）（模块尺寸：32mm*14.2mm**8.9mm）

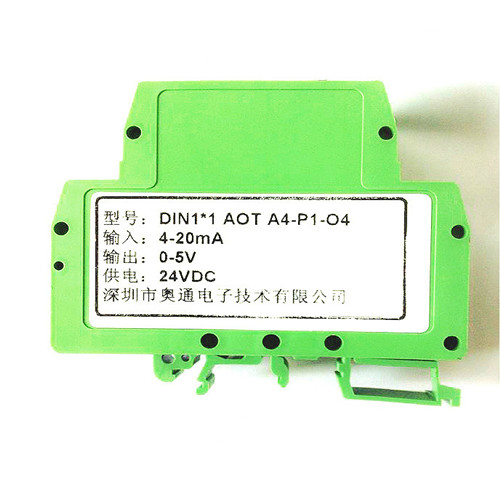

》导轨式安装：导轨安装是大多用于工业现场、或者是机箱机柜里面，方便于安装，接线直接可以实现隔离转换，无需焊接、调节。（导轨安装可实现一进一出、一进两出、两进两出、一进四出、四进四出）
4.优越性：

在各个过程环路中使用信号隔离办法可以用DCS或PLC等隔离卡件或者现场带隔离的变送器（部分设备可以做到），也可以用信号隔离器来实现。比较起来，用信号隔离器有以下优点：

·绝大部分情况，采用信号隔离器+非隔离卡件比采用隔离卡件便宜

·信号隔离器比隔离卡件在隔离能力、抗电磁干扰等方面性能更加优越

·信号隔离器应用灵活，而且它还有信号转换和信号分配及接口转换等功能，使用起来更加方便

·信号隔离器通常有单通道、双通道、通道间相互完全独立，构成系统的配置、日常维护更加方便

5.应用举例:
一、保护下级的控制回路。

二、消弱环境噪声对测试电路的影响。

三、抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。DIN系列导轨结构，易于安装，可有效的隔离输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。

四.直流电流/电压信号的隔离、转换、变送及放大

五.模拟信号地线干扰抑制及数据隔离采集

六.信号远程无失传输

七.电力监控、医疗设备隔离安全栅

八.电量隔离测控的工业现场

玖. 传感器4-20mA等模拟信号一进一出、一进两出、两进两出模拟信号转换

6.产品型号及定义

AOT   U(A)  -  P  -  O

输入电压(V)   或      电流信号(mA)值

U1：0-5V            A1：0—1mA

U2：0-10V           A2: 0—10mA

U3：0-75mV          A3: 0—20mA

U5：0-±5V          A5：0—±1mA

U6：0-±10V         A6: 0—±10mA

U7：0-±100mV       A7: 0—±20mA

U8：用户自定义      A8: 用户自定义

辅助电源

P1:DC24V   P2:DC12V         　

P3:DC5V    P4:DC15V    P5:用户自定义

输出信号

O1:4-20mA  O2:0-20mA    O4:0-5V   O5:0-10V

O6:1-5V    O7: 0-±5V   O8: 0-±10V    O9: -20-+20mA

7.产品列举：

例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V

型号：AOT  U1-P1-O4

例2： 信号输入：0-10V；信号输出:0-20mA；辅助电源：24V

型号：AOT  U2-P1-O2

例3：信号输入：4-20mA  信号输出：0-10V；辅助电源：5V

型号：AOT  A4-P3-O5

例3：信号输入：4-20mA  信号输出：1-5V；辅助电源：12V

型号：AOT  A4-P2-O6

8.产品说明:

1.SIP12脚符合UL94V-0标准阻燃封装

2. 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电

3.只需外接电位器既可调节零点和增益

4.电源、信号、输入输出 3000VDC隔离

5.工业级温度范围：-45～+85度

6.有较强的抗EMC电磁干扰和高频信号空间干扰特性

7.大小： 32.0mm*13.8mm*8.8mm

9.产品技术参数

* 备注：用户对产品电压信号或电流信号的输出带负载能力有要求的，可以按技术要求定制。
