1．系统概述
　　静电除尘器自动监控系统是我公司立足多年来对电除尘器方面的深入研究，同时吸收国内外同类产品的先进技术，并应用最新的计算机数据库和网络通信技术而自行研制开发的智能型自动化系统。
　　静电除尘器自动监控系统是以485工业总线将电除尘器的高压供电电源、低压配套设备的控制处理器、粉尘浓度在线测试仪等设备连接成一个分布式网络控制系统，能够实现对整个电除尘系统的远程监控、运行数据记录、各类特性曲线绘制、报表生成等功能，可以大大减少运行人员的工作量，实现无人值守或少人值守。此外，系统还具备闭环控制和专家故障诊断功能，自动优化电除尘器的运行参数，使电除尘器始终工作在最佳状态，并在故障时为检修人员提供必要的检修思路。实现了电除尘器的遥控、遥测、遥信和集中管理，降低运行维护费用，提高运行管理档次的目的，代表了今后电除尘器监控技术的发展趋势。
　　2．主要特点
　　1）自动化程度高
　　系统以普通双绞线将电除尘器所有电场的高压供电电源、低压配套设备的控制，联接成一个分布式网络控制系统，从而实现遥测、遥信、遥控与参数的记录和保存，与烟尘在线监测器配套实现闭环控制，可达到全自动闭环运行和无人值守的目的。
　　2）系统安全可靠
　　在硬件上全部采用光电隔离技术，在软件上采用CRC循环校验，硬件配置采用工业控制计算机和完全隔离的网卡，确保了系统硬件的可靠运行。
　　3）画面形象生动
　　系统以动态效果模拟控制过程，对采集过来的数据形成曲线、报表、饼图等各种形式便于进行分析统计查询等。图形画面形象、生动、引人入胜。
　　4）操作人性化
　　采用面向对象（OOP）程序开发技术，完整的帮助系统和对话框提示，方便运行人员操作。
　　5）网络浏览方便
　　采用TCP/IP网络协议，支持基于本地局域网的C/S（客户机/服务器）模式和基于Internet适用远程用户的B/S（游览器/服务器）模式两层体系结构的新颖设计。
　　3．主要功能
　　1）系统自检、启动、关闭功能。
　　2）运行数据与状态检测功能。
　　3）程序监控功能，可以对系统运行中出现的异常和故障进行实时检测。
　　4）控制参数设定功能。
　　5）数据库管理系统可记录系统运行的各种数据及用户操作。
　　6）系统运行经验值管理功能。
　　7）节能功能
　　系统根据除尘器出口烟道粉尘浓度值的变化，自动调整各高压供电设备的工作方式和输出功率，在保证烟气达标排放的同时，也实现了节能效果。同时还适用于高比电阻粉尘下的反电晕现象的消除，提高了除尘效率，延缓了设备衰老，可以取得较大的经济效益和社会效益。
　　8）画面显示功能
　　动态画面和实时数据显示生产信息、设备状态和故障信息，报表打印、历史记录存储、查询等；随时可打印实时数据及屏幕显示内容，打印故障类型和时间，数据缺省值管理。
　　9）综合判断振打效果，自动优化振打周期及时序关系。
　　10）系统具备完善的在线监测功能，专家系统对出现异常和故障的发生原因进行分析，并给出解决方案来指导系统和运行人员的操作。
　　11）实时记录故障类报警信息，同时产生声音和动画的报警提示。
　　12）系统拥有一套多级口令保护、用户身份识别系统，避免未经许可人员的非法操作。
　　13）可以通过B/S（游览器/服务器）、C/S（客户机/服务器）两种模式访问系统实时运行数据及历史数据。
　　14）双机冗于
　　可以配置两套互为冗余的上位机，一台作为操作员站，另一台作为工程师站，能够保证一台上位机故障时系统正常运行，提高生产效率。
　　4．主要技术数据
　　1）通信距离：≤1.2Km,单根电缆；
　　2）信息传输速度：≥4800 波特；
　　3）状态量刷新周期：≤15s；
　　4）一级数据刷新周期：≤15s；
　　5）一个子站二级数据刷新周期：≤15s；
　　6）遥测平均周期：≤1s；
　　7）误码率：10-5；
　　8）零点漂移：≤±2%；
　　9）量程漂移：≤±5%；
　　10）响应时间：≤0.2ms；
　　11）线形度：≤±1%。

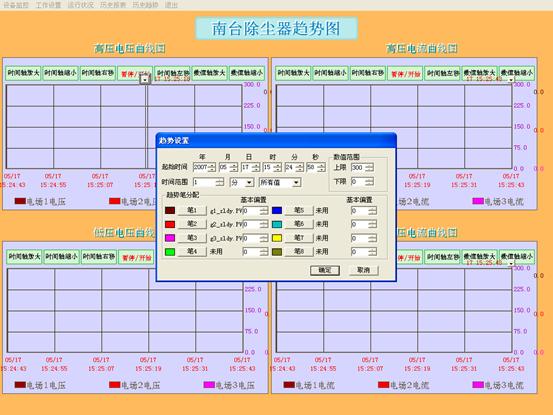

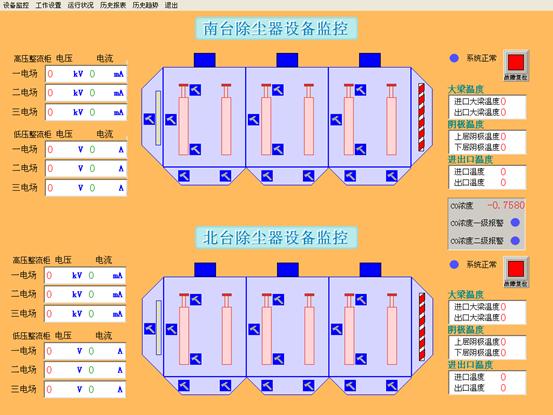

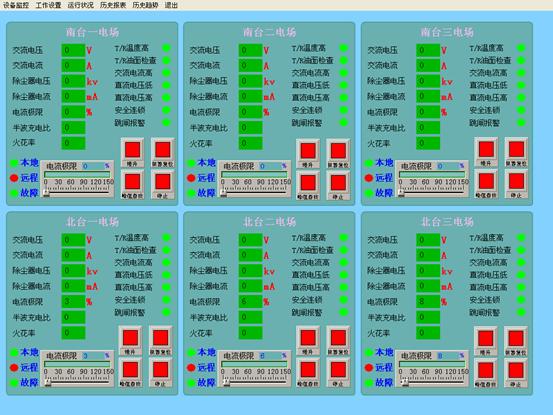

　　5．系统示意图及运行画面
