  • 煤炭行业的生产数据监测系统
  • 发布时间:2008/11/23 3:43:34   修改时间:2008/11/22 11:13:26 浏览次数:1704

  •   一、 概述
      生产数据是生产正常运转的根源。如果数据流能够很容易地从生产过程到达决策者的计算机上,就可以快速地做出更为灵活的决策。在中国的煤矿中是以集团为中心,各采区为分矿。一个煤矿集团要包括多个分矿,同时覆盖的地域较广,各矿与各矿之间的距离较远。
      为了实现对各分矿的矿井上、下实时生产数据的监测主要以网络为平台。在现场中,采用多种不同的控制采集设备,其中通风、瓦斯主要以KJ系列的产品为主,其它还有PLC、DCS等,这就要求监测软件支持多种通讯协议。
      从各分矿到集团采集的信息分为三级,一级信息是指由集团公司汇总、掌握的有关全集团公司的指标信息,二级信息是指由各矿汇总、控制的有关各矿井的指标信息,三级信息是指由各矿采集的各水平、采区、基层单位(区队)的指标信息。
      二、系统方案

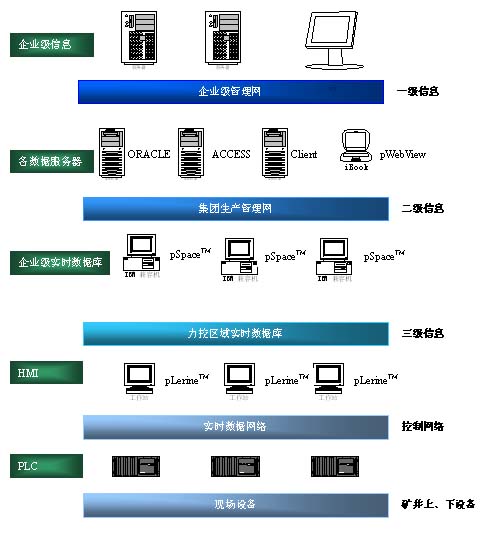

      系统从分矿到集团采取如下结构:

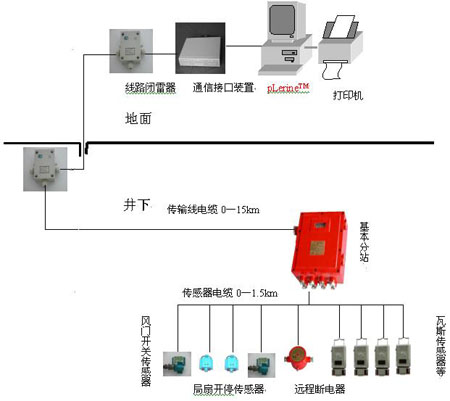

      在各分矿现场,井上、下数据采集可以通过KJ系列产品或其它控制设备进行采集,其中采用KJ系列采集的拓朴图如下:

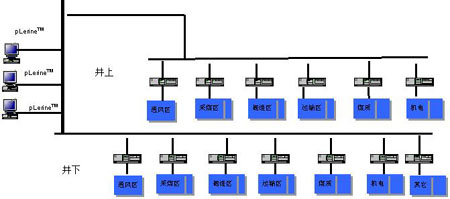

      现场实时监测数据通过其它控制设备实现,其拓扑图如下:


      三、系统功能
      1、 各矿井用三维控的HMI/SCADA---pLerine将现场各控制设备的数据采集到工作站,其中pLerine:
      * 目前支持的I/O设备包括:DCS、可编程控制器(PLC)、智能模块、板卡、智能仪表、控制器、变频器等等。另外,也支持DDE和OPC接口,可以和采用DDE或OPC标准的设备通讯。
      * 在工作站中pLerine可以实现实时数据显示、动画、历史趋式、实时趋式等功能。
      2、使用pSpace与pLerine中的区域实时数据库相连接,力控?企业级实时数据库pSpace?是一个高性能、高速度、高吞吐能力、可靠性强、跨网络系统的开放式实时数据库软件。在pSpace中实现的功能有:
      * 数据分析
      * 分布式实时数据库映射
      * 分布式事件查询
      * 分布式数据检索
      * 实时报警
      * 基于Web的企业解决方案
      * 与 oracle及access等数据库的接口
      * 毫秒级的历史库
      * OPC Server
      * 万能报表
      * 与系统中其它组态软件集成
      3、pWebView在客户终端上, pWebView不需要特殊的驱动程序或支持软件。只要您的客户端工作站已经连接到了Internet或Intranet上,在浏览器上输入Web服务器的网络地址,就可以开始实时地浏览现场生产过程。
      四、系统的实现

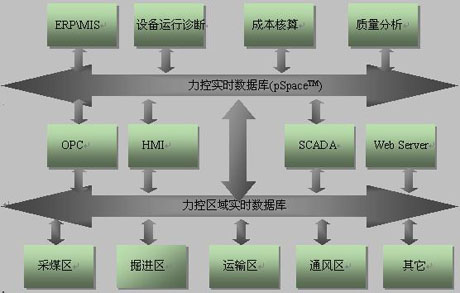

      利用pLerine、pSpace和pWebView相结合实现了实时采集、经济存储、安全应用等几个方面的问题,根据pLerine、pSpace、pWebView相结合的解决方案(如下图)完全可以作为生产实时数据库和生产信息化数据库平台来应用。
      · 实现生产指挥中心对各生产工艺环节的生产和设备的过程可视化监视


      · 实现现场生产数据的实时/历史趋势记录,并对生产数据及设备状态进行自动统计、分析、处理,通过对生产过程数据的智能化分析报表和报告应用,为高层管理人员生产经营决策提供及时可靠支持;
      · 实现生产现场和各子系统模块之间进行数据交换,把全公司的信息上下左右贯通起来、建立生产管理和生产控制承上启下的通路,实现厂级信息的集成和共享;
