一、引言

随着城市建设和经济建设的发展，人民生活水平不断的提高，城市地区集中供热可保证室内恒温，满足居民生活需要，是节约能源、保护环境的最有效的措施之一。而目前随着用户的不断增多，热量不断加大，怎样才能合理、有效的利用这些能源呢？利用远程监控，对每个泵站内的热水的流量、压力、温度、泵和电气设备运行状况进行监控，由调度室统一调度，保证集中供暖的质量，满足用户的要求。这样既节省大量的人力、物力，还提高了热网的现代化管理水平。热网监控为数字化城市建设提高了一个新的台阶，体现出了重要作用。

“长白热网监控” 供热负荷达1000万平方米以上。目前此供热地区使用的两个70MW的热水炉是辽宁省最大的热水炉，通过高温供热管道将热水送至各个小区，目前投入使用的有9个站，分别是：格林、预备役、圣水苑、银河等。目前还要继续增加8个站，总共要投入使用将近100个站。每个站都设有一个换热站，高温管道（一次网）中的热水与居民楼中的暖气（二次网）进行热量交换。

二、系统介绍

长白热网监控系统主要使用力控ForceControl 6.1组态软件和ABB  AC500相结合，共同完成长白地区的热网监控。本系统采用IBM服务器，通过VPN路由器采集PLC 的数据，对各个换热站的温度、压力、流量参数进行检测，系统将检测到的数据发送到各个监控室，有总监控室进行集中监控，统一调度。

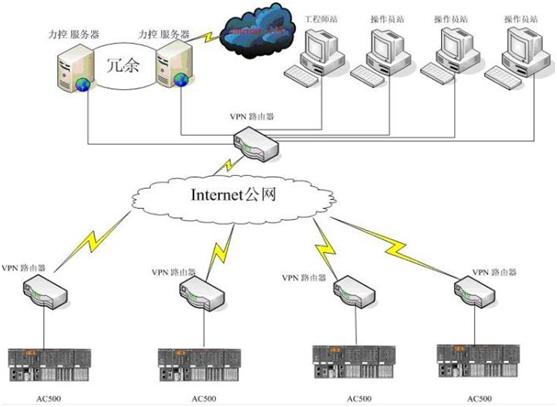

系统具有双机冗余的功能，当一个服务器或设备故障后，在5-10秒内可由主机自动切换到从机监控，当主机恢复后，又可以自动切换到主机，并且可以实现历史数据同步。通过力控ForceControl 6.1组态软件兼做WEB服务器，在世界各地任何一个地方都可以通过IE来浏览工程。系统图如下：

三、工程特点

1、数据采集和处理

操作员站将所有数据从服务器上采集过来，并在画面上显示、运算和处理。

2、报表

力控具有强大的专家报表，可以快速生成日报、周报、月报。并可以根据客户的特殊要求、特殊场合进行样式和查询的设置。生成的报表都可以完成打印预览等功能。

3、报警

报警画面是非常重要的，它为生产过程中等的故障排除，提供了直接的数据依据。他收集了控制系统中检测到的各种信息和报警、并保存最新的100条报警记录。

当操作员站将所有的数据从服务器上采集过来后，超过所设置的报警值时，操作员站可以弹出提示框并记录报警。本工程中使用了6.1中最新的TTS语音报警，把报警信息用汉字的方式输入进去，即可读出输入的内容。并且当有多个报警发生，这些语音会形成队列，在报警已经接触但是语音没有播报完的情况下，可以清楚队列。

4、曲线

在曲线画面中可以对观察对象进行选择，包括各个换热站的压力、流量、温度等曲线。既可以观察实时趋势曲线，也可以查询一段时间内任意时刻的历史曲线。

5、画面显示

主画面显示整个主网的干线动态工艺流程图，流程图上标有各个换热站的实际位置，并显示换热站的主要参数，换热站传输上来的数据也可以表格或者棒图的方式进行显示。在主画面通过按钮可以切换到任一个换热站，查看换热站的详细信息。

   四、结束语
   系统投入以来达到了预期的效果，运行可靠，性能稳定，人机界面友好，节省了大量的人力物力，为建设现代化的城市作出了应有的贡献。
