一、概述
上海白龙港污水处理厂位于浦东新区合庆乡东侧,东临长江,西至随塘河总用地面积120 Km2。污水处理厂运行后削减了大量直排长江的污染物,有效地保护了长江口的水域环境,对上海市的环境保护起到积极的作用。
然而随着上海经济发展步伐的加快、人口的增长、城市的发展,污水量也迅速增加,2006年实际进水量已稳定在150~180万m3/d,高峰流量超过200万m3/d,远超出120万m3/d的设计能力,且出水尚无法满足国家规定的排放标准,因此必须对该厂进行必要的扩建和升级改造。
污泥是在污水处理过程中形成的一种含水率及高的含固液体,容积可达其所含固体容积的数倍,它若得不到很好的处理,则会影响污水处理的正常运行,造成二次污染。因此,污泥处理对于有关人员来说,是一个很重要的问题,而且随着工业生产的飞速发展,人民生活水平的提高,污泥数量年年有增无减,防止环境污染更为迫切。
二、工艺简介
典型的污泥处理工艺流程,包括四个处理或处置阶段:
第一阶段为污泥浓缩,主要目的是使污泥初步减容,缩小后续处理构筑物的容积或设备容量;
第二阶段为污泥消化,使污泥中的有机物分解;
第三阶段为污泥脱水,使污泥进一步减容;
第四阶段为污泥处置,采用某种途径将最终的污泥予以消纳。
以上各阶段产生的清液或滤液中仍含有大量的污染物质,因而应送回到污水处理系统中加以处理。
以上典型污泥处理工艺流程,可使污泥经处理后,实现“四化”:
★减量化
★稳定化
★无害化
★资源化
三、系统设计

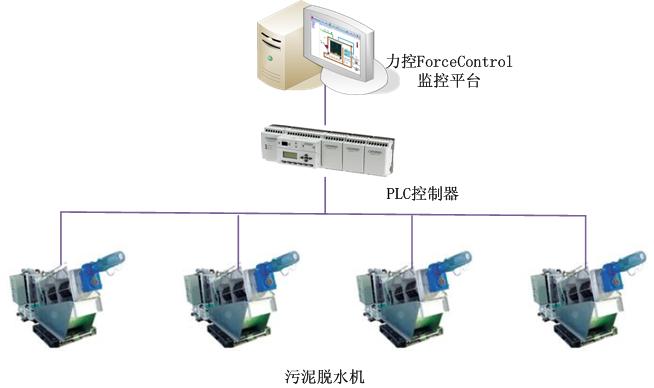

污泥脱水系统控制部分由力控ForceControl监控组态软件、PLC可编程控制器和外围电气元件、传感器、脱水机等执行机构组成。上位软件装在控制室工控机中,工程师在软件界面上的操作,实现对PLC及各个仪表模块的控制。同时力控ForceControl监控组态软件,可实时显示过程数据,设备运行状态,系统报警的信息,确保现场设备运行安全可靠。下图所示为系统架构示意图。
![](http://www.cechina.cn/UpLoad/CompanyFile/2012/3/19/9065058a-0e0e-4c6a-9706-d74e7e481a40.jpg)
四、功能特性
●实时性、安全性
监控系统可实时显示污泥脱水处理现场数据,画面数据与现场数据同步刷新。同时为了保证系统运行安全性,设有系统登录界面,根据不同用户设定不同操作权限进行登录,避免了越权操作所带来的系统隐患。
![](http://www.cechina.cn/UpLoad/CompanyFile/2012/3/19/3bfa9327-32b7-44bd-a849-e53d70309e2e.jpg)
●美观性

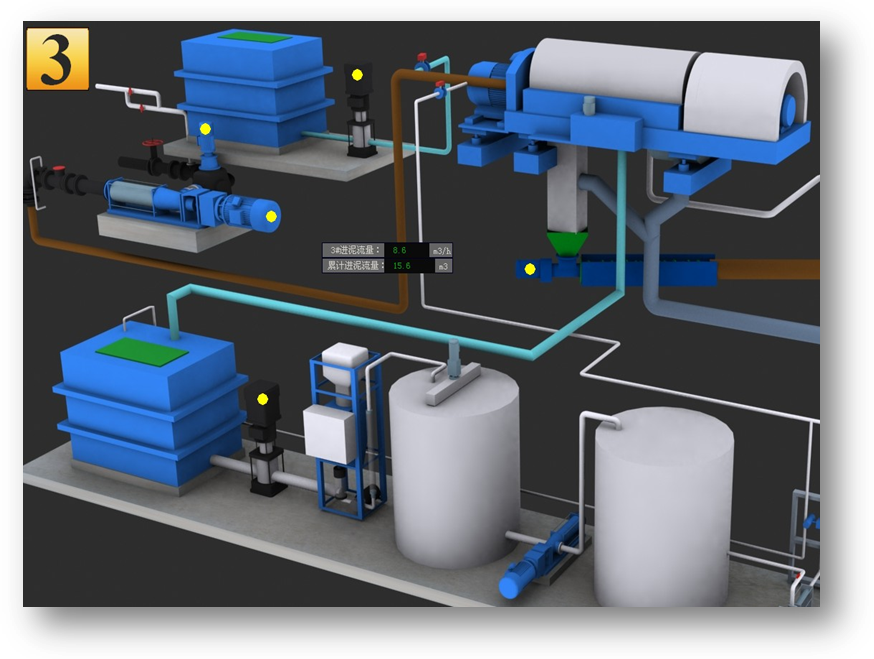

力控ForceControl监控组态软件支持GDI+图形模式,开放的设计保证与Flash、3DS模型进行完美交互。借用Flash的强大图形和动画效果以及灵活的Flash脚本,可以提供一个全新的多媒体图像展现平台。
![](http://www.cechina.cn/UpLoad/CompanyFile/2012/3/19/fc1407c4-5d63-40ed-a451-830b7fc914a4.jpg)
●及时性、准确性

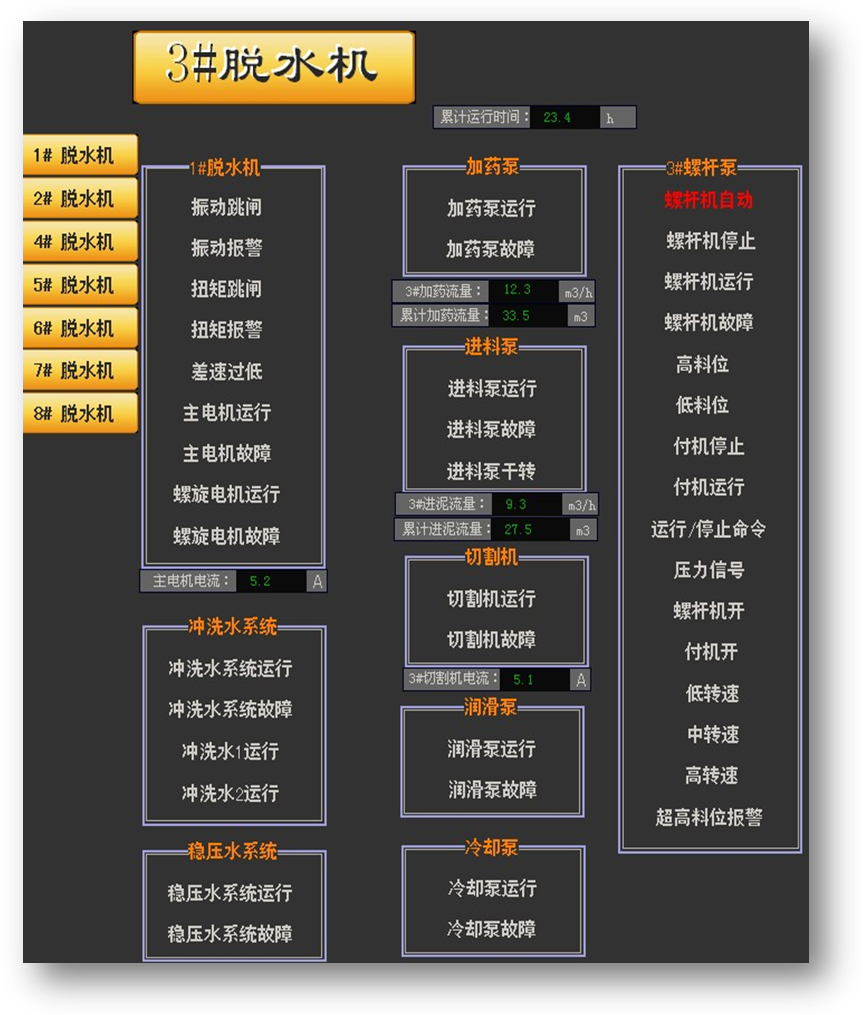

力控的ForceControl分布式报警系统是一个灵活的构架,具备强大的报警存储、统计、分析、显示、查询、事件触发、打印等功能,并可以和语音、视频、多媒体进行联动,来完成一个大型生产报警管理系统。
![](http://www.cechina.cn/UpLoad/CompanyFile/2012/3/19/c487ccd2-2c7f-4416-af2c-44eab450bf46.jpg)
●易维护、可扩展
力控ForceControl监控组态软件的模块化设计,面向大型“工厂数字化模型”进行设计,使得整个系统更加易于维护,灵活的开放性,便于系统随时扩容。
五、结语
实践证明,采用力控ForceControl监控组态软件和PLC可编程控制器作为污泥脱水系统的核心部件,可以大大提高系统设备运行的稳定性、安全性、可靠性。同时该系统的上线,明显提高了脱水处理的运行效率,节省了大量人力开支,为企业可持续发展提供了可靠保证。
