一、引言
沈阳祥运热力供暖有限公司是具有供热一级资的股份制企业，沈阳市供热信誉AAA级企业，注册资本过亿元。公司在沈阳市和平区长白岛供热负荷达1000万平方米以上。沈阳祥运热力目前使用的两个70MW的热水炉是辽宁省最大的热水炉，通过高温供热管道将热水送至各个小区，目前投入使用的有9个站，分别是：格林、预备役、圣水苑、银河等。两个月内还要继续增加8个站，估计总共要投入使用将近100个站。每个站都设有一个换热站，高温管道（一次网）中的热水与居民楼中的暖气（二次网）进行热量交换。
二、系统介绍
长白热网的项目主要使用力控6.1组态软件和ABB AC500相结合，共同长白地区的热网监控。本系统服务器使用IBM的服务器通过VPN路由器采集PLC 的数据，具有双机冗余的功能，当一个服务器或设备故障后，在5-10秒内可由主机自动切换到从机监控，当主机恢复后，又可以自动切换到主机，并且可以实现历史数据同步。并且通过力控组态软件兼做WEB服务器，在世界各地任何一个能上Internet的计算机上都可以浏览工程。
图1：系统图
1、IBM服务器
2、Safecon100 中怡数宽防火墙
（1）、设备简介
协议： NAT, PPPoE, HTTP, DHCP, TCP/IP, UDP, PAP, CHAP, RIP1, RIP2,DDNS、IPSec、PPTP ；管理方式： Web界面管理，支持远程管理；广域网端口： 1个10/100 Mbps以太网端口(RJ45)；局域网端口： 4个10/100Mbps以太网端口(RJ45)；DMZ端口： 1个10/100 Mbps以太网端口(RJ45)；工作模式： NAT和纯路由；虚拟服务器：可自定义添加虚拟服务器；用户权限控制：可将用户进行分组管理，也可划分时间段进行管理；DHCP：内置DHCP服务器；URL过滤：自定义不允许访问的URL名称；日志管理： Internet访问日志,访问控制日志,DoS攻击日志,电子邮件报；IPSec VPN：支持400条IPSec VPN隧道；PPTP VPN：支持10条PPTP VPN隧道；IPSec VPN认证方式： MD5-HMAC/SHA1-HMAC；IPSec VPN加密方式： DES/3DES/AES；VPN传输速度： 30Mbps；密钥管理方式： IKE或手动。
（2）系统要求
1）、所选用硬件VPN网关，保证能安全、方便、快捷地进入，并能够访问指定的内部网络资源和服务；
2）、服务器中心站与各子站网络建立VPN加密隧道，确保数据传输安全， VPN设备须具有高稳定性和高可靠性，以保障信息网络的正常运行；
3）、支持以ADSL线路建立VPN的方式，并支持NAT穿透，最大程度的节省费用，并减少对原有网络的改动；
4）、整个系统VPN网络的建立，必须统一规划全网的IP地址。对中心站以及供热站的网络节点的IP地址要进行统一规划，对各个功能子网段做明确划分，通常以"满足目前需求，保留一定的扩展性"为原则，整个VPN网络内部的IP地址不能有冲突；
5）、部署灵活，维护方便，提供强大的管理功能，以减少系统的维护量以适应大规模组网需要。能够统一远程进行设备的管理和监看工作。
3、ABB AC500
1）、CPU
CPU有PM571、PM581和PM591三个不同的等级。而这不同等级的CPU均可用同一个编程软件使用5种不同编程语言进行编程。
2）、除了CPU上继承的通讯接口外，每一个CPU上还可最多扩展4个通讯接口。这4个通讯接口可扩展为任意的标准总线协议。CPU上集成的两个Modbus通讯接口和可选集成的以太网货ARCNET网络接口外，通过通讯扩展接口还能扩展：ProfibusDP-V1、DeviceNet、CANopen和以太网等总线接口。
3）、I/O模块
输入/输出模块有模拟量和开关量两大种类。每个输入/输出模块均可直接插到端子板上。CPU本地和通过FBP分布式扩展的子站，可最大扩展到7个输入/输出模块。在这些模块中含有输入/输出可设置的模块种类。
4、力控组态软件
与同类产品相比，由力控ForceControl V6.1监控组态软件构成的控制系统可以组成先进的冗余、容错架构，可以进行构建完整的分布式自动化应用系统，力控ForceControl V6.1的web应用与开发结合. NET平台技术，集成了web service技术，适应了当前的web应用。
（1）、完整的冗余解决方案
率先在国产监控组态软件中推出完整的软件冗余和容错体系，支持控制设备冗余、网络冗余，由力控软件组成的C/S和B/S网络体系都支持双网容错切换；极大的提高了软件的安全性和稳定性。
（2）、分布式网络结构
软件为完整的分布式网络结构，网络中的不同节点的力控系列软件可以任意通讯，可以分别充当DCS系统的历史服务器、报警服务器、IO服务器、操作员站、工程师站等。
（3）、大数据量处理
强大的WEB发布功能，使您基于IE浏览器通过广域网和局域网都能游刃有余的管理现场；适合企业信息化的信息集成,软件适应大数据量处理功能，开放的接口保证集成更方便。

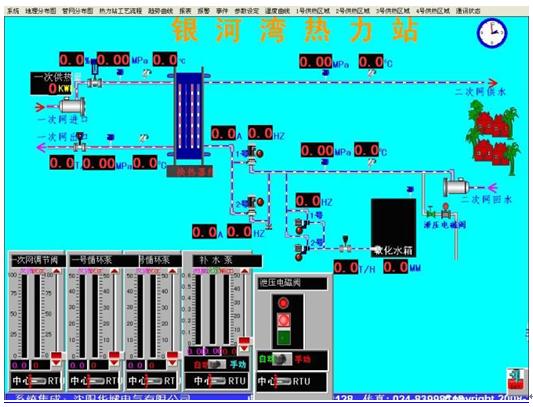

（4）、图形开发
* 面向对象的开发环境设计，组态风格可任意设计、组态；
* 支持多达几百种过度色和渐进色调色板，预制图形模板，提供上千种丰富的图形元素和丰富的"矢量"行业图库集，可任意构造自己的图库；
* 各种图元对象具备多个图层，通过脚本可灵活控制各图层的显示与隐藏，方便画面制作；
* 强大的ACTIVEX控件对象容器，定义了全新的容器接口集，通过"脚本"可直接操作容器，在事件脚本可调用对象的方法、属性来方便系统的集成；
* 灵活的报表设计工具，提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；
* 强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；
* 方便的脚本开发环境，提供面向对象编程方式,脚本类型和触发方式多样，支持条件动作、数据变化动作、窗口动作、循环动作等,支持数组运算和FOR循环结构；
三、工程特点
1、报表。
虽然力控的报表具有方便的向导功能，可以快速的生成日报、月报等报表，但是在样式和查询方式上，由于客户的独特需求，在特殊场合，仍需要另外设置。
2、报警。
操作员站的所有数据都是从服务器上采集过来，报警也是一样，当服务器上的数据发生报警的时候，操作员站不但可以弹出提示框并记录报警，而且使用了6.1中最新的TTS语音报警，把报警信息用汉字的方式输入进去，即可读出输入的内容。并且当有多个报警发生，这些语音会形成队列，在报警已经接触但是语音没有播报完的情况下，可以清楚队列。
3、曲线。
力控软件在曲线和报表方面的确节省了客户大部分时间，尤其是曲线模板。
四、结束语
使用VPN虽然一次投资比较大，但是在日后维护以及通讯效率上，是无线无法比拟的。
同时这个工程的中心站采用双机冗余的机制，当主机故障后，从机能自动切换为主机，在现场起到了很大的作用。
