8路4-20mA模拟量输入2路数字量输入智能采集器

特点：

8路模拟量（电流量）输入；
2路数字量干接点输入；
I/O与系统完全隔离；
AI分辨率：12位；
AI输入通道采取全差分输入；
模拟量输入通道之间满量程隔离，隔离度5V DC；
AI输入测量范围：0~20mA ；
采用Modbus RTU通信协议；
RS485通信接口提供光电隔离及每线600W浪涌保护；
电源具有过流过压保护和防反接功能；
安装方便。

概述：

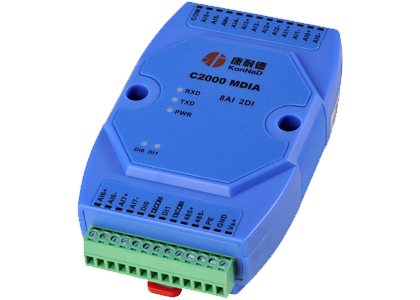

　　　C2000  MDIA为通道隔离型智能模拟量数字量采集器，8路电流型模拟量输入（量程为 0~20mA），采用满量程通道隔离、全差分输入设计。2路数字量（干接点）输入，RS485

接口光电隔离和电源隔离技术，有效抑制闪电，雷击，ESD和共地干扰。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对远程模拟量和开/关设备的数

据采集和控制。下层设备通常有接近开关、机械 开关、按钮、光传感器、LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等

模拟量设备。
　　　本产品具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244，M244-A，M281，M281-A，M2IA，M2VA等具有联网功能的采集设备低成本实现

以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

I/O接口
DI特性     2路干接点输入
              60V过压保护 ，100mA过流保护
AI特性     8通道全差分模拟量输入
              4~20mA
              输入抗阻240Ω
              12位分辨率
              通道隔离度5V DC

串口通讯参数
通讯接口      RS485
波特率         1200~115200bps
数据位         8
奇偶效验      无
停止位         1
485地址       1-255
通讯协议      Modbus RTU
串口保护      1.5KV/600W防雷保护
                  240V过压保护，80mA过流保护

提供资源
测试软件     IO设备管理程序
文档           Modbus通讯协议、寄存器地址文档
DEMO       Modbus通讯示例程序及代码

电源需求
工作电压          9~24VDC（推荐12VDC）
工作电流         小于60mA
功耗               小于2W
浪涌保护         1.5kW
过流过压保护   60V过压保护，500mA过流保护

工作环境
操作温度  -25℃~85℃
存储温度  -60℃~125℃
工作湿度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
