网络型8路4-20mA输入智能模拟量采集器

特点：

8路模拟量（电流量）输入；
I/O与系统完全隔离；
AI分辨率：12位；
AI输入通道采取全差分输入；
模拟量输入通道之间完全隔离，隔离度5VDC；
AI输入测量范围：0~20mA；
支持最多3个线程同时采集；
RS485接口可作为扩展接口，连接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模块；
采用Modbus TCP通信协议；
RS485通信接口提供光电隔离及每线600W浪涌保护；
电源具有过流过压保护和防反接功能；
安装方便。

概述：

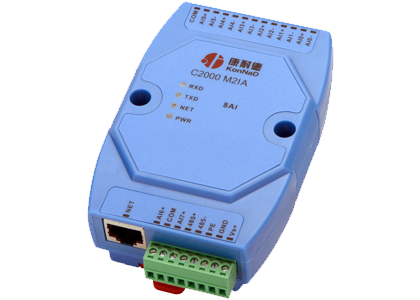

　　C2000  M2IA为通道隔离网络型智能模拟量采集器，8路电流型模拟量输入（量程为0~20mA），采用满量程通道隔离、全差分输入设计。采用标准的Modbus TCP通讯协议，可以

通过TCP/IP网络远程采集模拟量数据。
　　本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模块能够通过最低

成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

技术参数：

I/O接口
AI特性   8通道全差分模拟量输入
            4-20mA
            输入阻抗240Ω
            12位分辨率
            通道隔离度5V DC

网络通讯参数
以太网      10M/100Mbps
接口         RJ45
通讯协议   Modbus TCP
保护         1.5KV/600W防雷保护
               240V过压保护，80mA过流保护

RS485扩展口通讯参数
波特率     9600bps
数据位     8
停止位     1
校验        无
485地址   1-255

提供资源
测试软件   IO设备管理程序
文档         Modbus通讯协议、寄存器地址文档
DEMO     Modbus通讯示例程序及代码

电源需求
工作电压         9~24VDC（推荐12VDC）
工作电流         小于100mA
浪涌保护         1.5kW
过流过压保护   60V过压保护，500mA过流保护

工作环境
操作温度  -25℃~85℃
存储温度  -60℃~125℃
工作湿度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
