4路输入4路输出开关量点对点以太网IO服务器

特点：

4路数字量输入；
4路数字量输出；
可通过级联MD44、MD88实现开关量输入输出路数的扩展；
通过以太网传输物理信号；
成对使用，一主一从M2S44间点对点开关量传输；
I/O与系统完全隔离；
采用Modbus TCP通信协议；
电源具有良好的过流过压、防反接保护功能；
丰富的指示灯，全面查看状态，及时排查故障；
方便安装。

概述：

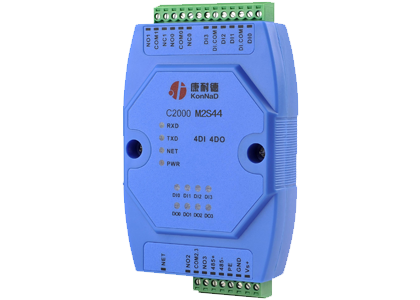

　　　M2S44 开关量点对点以太网I/O服务器可以通过IP网络进行开关量信号传输，完全可以替代现有基于线缆实现信号传输的解决方案。M2S44具备4DI和4DO和一个以太网口。成

对使用M2S44可以将4组输入输出信号通过网络传输至PLC或DCS控制系统。
　　　与传统解决的方案不同，如今通过网络进行信号传输不再需要PLC或PC来控制。以太网I/O服务器的硬件可以自动映射所有的物理开关量信号，无需进行梯形图或C语言编程。

借助以太网I/O服务器，输入信号可以通过以太网轻松传输至网络另一端，不再需要进行编程或单独的控制器进行控制。提供5年质保服务。
　　　据级联扩展功能，能够通过RS485扩展口，级联MD44、MD88扩展需要远程传输的开关量路数，其中MD44为四路开关量输入、四路开关量输出，MD88为八路开关量输入、八路开

关量输出。且支持最多十六级级联，即M2S44可最多级联16个MD88，实现最多132路开关量的点对点远程传输，完全可以满足较大系统的开关量传输应用。

技术参数：

I/O接口
DI特性     4路干接点输入
               60V过压保护 ，100mA过流保护
DO特性   2路C型继电器 2A 30VDC/1A 125VAC(0,1路）
               2路集电极开路输出30V 500mA(2,3路）
               60V过压保护 ，500mA过流保护

网络通讯参数
接口类型    RJ45
速率          10m/100mbps
通讯协议    Modbus TCP
嵌入协议    ARP，ICMP，IP，TCP，UDP，DHCP,DNS
保护          1.5KV/600W防雷保护
                240V过压保护，80mA过流保护

提供资源
测试软件   IO设备管理程序
文档         Modbus通讯协议、寄存器地址文档
DEMO     Modbus通讯示例程序及代码

电源需求
工作电压         9~24VDC（推荐12VDC）
工作电流         小于200mA
防雷保护         1.5kW
功耗               小于2W
过流过压保护   60V过压保护，500mA过流保护

工作环境
操作温度   -25℃~85℃
存储温度   -60℃~125℃
工作湿度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
