USB光电隔离HUB保障人体安全
-- 武汉波仕电子公司
一
性能特点

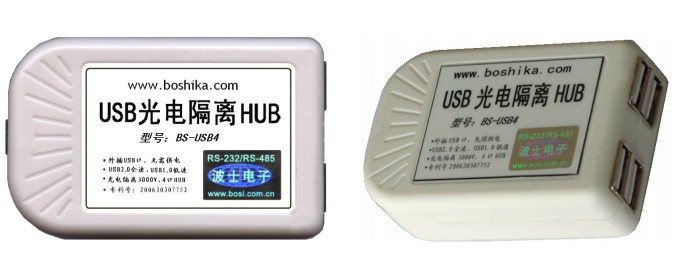

新一代波仕4口USB光电隔离集线器HUB（新！隔离3000V）秉承波仕转换器的一贯特色，具有超小型的专利外形（75*23*47mm）、支持 USB2.0全速（12M）速率和 USB1.0低速（1.5M）、隔离 3000V电压、无须外接电源、无须驱动程序。由于USB信号的时序、幅值、方向、速率、规约都及其复杂，所以实现USB信号的光电隔离也是非常复杂的技术，这基本上代表了光电隔离领域的最高水准。波仕电子经过多年的研究，开发出这一具有国际领先水准的产品，并且已经获得专利。
本产品受以下中国专利保护，侵权必究： ZL02284234.1、ZL200630307752。
二
硬件安装
波仕 USB光电隔离 HUB的使用非常简单，与一根普通的 USB HUB的使用是一样的。BS-USB4 产品的上位机侧（B 型 USB 座）通过 USB 电缆（打印线）外插计算机的 USB插座。BS-USB 产品的下位机侧为4 个A 型插座，都可以外接比如 U盘、USB/RS-232 转换器、USB鼠标等 。也就是说，当 BS-USB4 外插计算机的USB 口时，BS-USB4 就相当于是 4个已经隔离的 USB 口。由于 BS-USB4自带隔离 DC/DC并且自耗一定功率，所以对外驱动能力略小于原计算机 USB口的驱动能力。BS-USB4 特别适合具有USB 口的医疗仪器、高电压数据采集设备、人机接口设备等。
三
软件设置
因为 BS-USB4的使用与普通的（非隔离的）USB HUB 是一样的，所以是不需要驱动程序的。BS-USB4 仅仅是一个透明的物理隔离，与计算机操作系统无关。自然，BS-USB4 支持各种操作系统，Windows Vista/XP/2000/Me/98等都可以。
先看看这位用户在网上反映的问题：“笔记本电脑漏电怎么回事？我的笔记本是宏基的，在我在打字的时候不经意碰到了笔记本旁边的金属，被电了一下，感觉怕怕的，后来我用电笔检测才发现，只要是笔记本外露的金属部分都能点亮电笔，不知道是怎么回事，我的电脑用了还不到一年，想请问各路高人帮解答一下。。。。谢谢！”。 而对于台式计算机，漏电问题更加严重。因为台式机的电源是安装在电脑机箱内部的，就是金属外壳而无塑料外壳，而且功率更大。只要一台电脑漏电，那么与它相连的打印机、鼠标、键盘、以及其它电脑都会出现漏电。
漏电产生的原因一般有以下几种：1.虽然电脑一般都采用了三线制电源插头，但是有些电源接线板或者交流线路本身就没有地线，导致电脑电源线没有接地。2.有些电脑采用的电路板自身有问题（电路板低压电路没和220V的交流电隔离，本身就带有市电），采用开关电源的 电器多属这一种情况。3.即便是电脑的电路板本身没问题，但由于某些元件漏电（尤其是电容）或是由于电路板受潮、灰尘太多，也会出现 漏电的现象，如有一些电脑机壳一开始不带电，但用了一段时间后又带电了，多属这种情况。人体承受的安全电压为36V，安全电流为10mA。为确定安全条件，往往不采用安全电流，而是采用安全电压来进行估算：一般情况下，也就是干燥而触电危险性较大的环境下，人体承受的安全电压规定为36V，对于潮湿而触电危险性较大的环境，人体承受的安全电压规定为12V，这样，触电时通过人体的电流，可被限制在较小范围内，可在一定的程度上保障人身安全。
按照医疗仪器的行业规定，任何接触人体的电子仪器都必须严格实现电气隔离。特别是使用220V交流电的仪器对与人体接触部分的电气隔离规定尤为严格。电脑的电子器件之繁多堪比一台复杂的医疗仪器。遗憾的是，全世界的电脑用户几乎每天都在用手接触鼠标和键盘，却无人关注人体的电气安全。而不管是笔记本还是台式机在使用时几乎都是接在220V交流电源上的。
这个问题一直没有得到解决有两个原因：
1、从原理上实现USB隔离很困难。现在的鼠标和键盘几乎都使用USB口，但是从原理上讲，USB的光电隔离是非常困难的。USB口的电气隔离技术改进的难点就在于缺少USB的方向信号而USB的两个信号线D+和D—又是不分方向的，具体参见波仕电子网站专文。
2、成本原因：传统的鼠标、键盘使用的PS/2口虽然是单向传输的信号，但是增加DC/DC隔离电源以及光电耦合器来实现隔离PS/2口的成本可能已经大大超过了鼠标和键盘本身的成本。
今天，波仕的型号为BS-USB4的USB光电隔离HUB解决了这个问题。BS-USB4使用非常简单，与一根普通的USB
HUB的使用是一样的，大小也是差不多的。
BS-USB4产品的上位机侧（B型USB座）通过USB电缆（打印线）外插计算机的USB插座。BS-USB产品的下位机侧为4个A型插座，都可以外接比如U盘、USB/RS-232转换器、USB鼠标、键盘等。也就是说，当BS-USB4外插计算机的USB口时，BS-USB4就相当于是4个已经隔离的USB口。由于BS-USB4自带隔离DC/DC并且自耗一定功率，所以对外驱动能力略小于原计算机USB口的驱动能力。BS-USB4特别适合具有USB口的医疗仪器、高电压数据测控设备、人机接口设备等。
因为BS-USB4的使用与普通的（非隔离的）USB
HUB是一样的，所以是不需要驱动程序的。
BS-USB4仅仅是一个透明的物理隔离，与计算机操作系统无关。自然，BS-USB4支持各种操作系统，Windows Vista/XP/2000/Me/98等都可以。
