一、用途

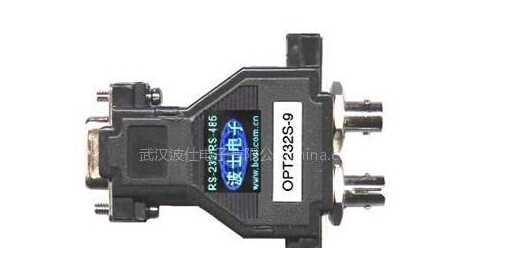

        波仕电子的OPT232S-9微型无源单模RS-232/光纤转换器用于实现通信机器之间的光纤传输、延长通信距离。波士电子发明和首创了无须外接电源的RS-232/光纤转换器、是世界上最小的光纤转换器。由于采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。波士光纤转换器广泛用于工业过程控制、分布数据采集等场合、特别适合电力系统自动化、交通控制等部门。

二、硬件安装

    OPT232-9型RS-232/多模光纤转换器外形为DB-9/DB-9转接盒大小，OPT232S-9型RS-232/单模光纤转换器外形为DB-9/DB-25转接盒大小,其中DB-9(孔座)一端直接插在PC机的DB-9芯RS-232针座上、只用到RXD、TXD、GND三根线即可，无须外接电源，使用一对ST光纤接头。

   OPT232EX[S]型RS-232/光纤中继转换器的外形为DB-25/DB-25转接盒大小，使用两对ST光纤接头，中间有一根电缆连接一个RS-232口的DB-9针座和5V电源引脚。OPT232EX[S]的RS-232口可以配接波士电子的U485A等转换器，这样就构成RS-485光纤中继转换器（型号：OPT485EX[S]）。

   OPT485、OPT485S型RS-485/光纤转换器外形为DB-25/DB-25转接盒大小，其中DB-25(孔座)一端可以接RS-485（半双工）、RS-422（全双工）、RS-232（全双工半双工均可）。使用一对ST光纤接头。OPT485[S]需要外接直流5V电源（<50mA）。OPT1485、OPT1485S型RS-485/光纤转换器外形为DB-25/DB-25转接盒大小，其中DB-25(孔座)一端可以接RS-485（半双工）、RS-232（全双工半双工均可）。使用一对ST光纤接头。OPT1485[S]需要外接直流5V电源（<50mA）。波士OPT1485[S]系列光纤转换器与波士OPT485[S]系列的区别在于：OPT1485[S]系列减少了对RS-422全双工的支持，但是对RS-485半双工的适应更加广泛，减少了跳线设置，特别是单模OPT1485S使用更加简单。

  OPT系列光纤转换器的深灰色ST头为光纤接收器、浅灰色ST头为光纤发送器。使用时发送器ST头通过光纤接对方的接收器ST头。波士OPT系列光纤转换器支持多机通信。注意保持光纤转换器的ST座、光纤的ST头的清洁，如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。

三、性能特点

        波士电子的OPT系列RS-232/RS-485/光纤转换器最高速率115.2Kbps。均无需任何初始化设置！独有波士零延时自动收发转换技术，确保适合所有软件!
