CAN光隔4×4口交换机
一 用途
CAN光隔4×4口交换器（型号SWT4CAN）用于4路CAN上位机与4路CAN下位机之间的交换连接，可以将4路独立的CAN总线合并或者分开。SWT4CAN可以将CAN总线的上位机数量从传统的1个增加到4个，同时还将带下位机的负载能力增加4倍，用于CAN组成交叉网。SWT4CAN还实现了CAN的上、下位机之间的2500V光电隔离，可以代替CAN的HUB或CAN中继器。
二 安装及性能
SWT4CAN有4个上位机CAN口和4个下位机CAN口，并且不分方向。 SWT4CAN每边的CAN（0）、CAN（1）、CAN（2）、CAN（3）可以分别接4个CAN口。SWT4CAN支持最高通信速率保证250Kbps。SWT4CAN同时具有吸收浪涌电流的抗雷击保护功能。由于SWT4CAN独有波仕的智能抑制技术还保证每边的4个CAN之间不会相互通信，从而避免通信混乱！
当每边的4个CAN口中有一个、二个甚至三个CAN短路或者烧坏时，剩下的正常CAN口仍然可以与另外一边的CAN口通信。使用SWT4CAN组网后，保证某一个或多个节点损坏后不影响其它节点的正常通信，无论是上位机一边还是下位机一边！
SWT4CAN的两边都需要接+5V电源，所以有两个电源。SWT4CAN的每一边的4个CAN口（0号、1号、2号、3号）功能是完全一样的。
三 外形图

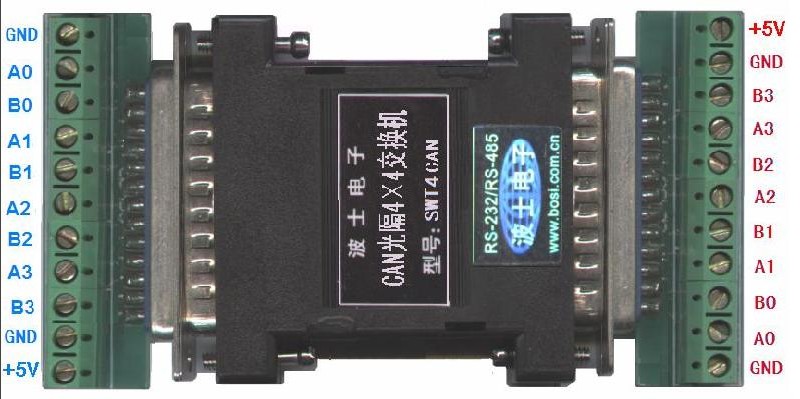

SWT4CAN的外形为DB-25/DB-25转接盒大小，如图。
四 引脚分配
SWT4CAN的每一边（DB-25针、有对应的接线端子）引脚分配如下：
2
3
5
6
8
9
11
12
22
16
H0
L0
H1
L1
H2
L2
H3
L3
(+A0)
(-B0)
(+A1)
(-B1)
(+A2)
(-B2)
(+A3)
(-B3)
GND
+5V
（0# CAN）
（1# CAN）
（2# CAN）
（3# CAN）
地
电源正
SWT4CAN对外接的+5V电源要求电压4.5~5.5V(功耗电流<100mA)。上、下位机的两端各供一个独立电源以保证相互隔离。
详细参数请到www.bosi.com.cn查看。咨询订购电话：027-59708940/51518046 15102729700 代先生 向小姐 QQ咨询订购：1256985485
