8路输入8路输出开关量点对点传输模块（RS485型）

特点：

8路数字量输入；
8路数字量输出；
通过RS485传输物理信号；
成对使用，一主一从MDS88间点对点开关量传输；
I/O与系统完全隔离；
RS485通讯接口提供光电隔离及每线600W浪涌保护；
电源具有良好的过流过压、防反接保护功能；
丰富的指示灯，全面查看状态，及时排查故障；
安装方便。

概述：

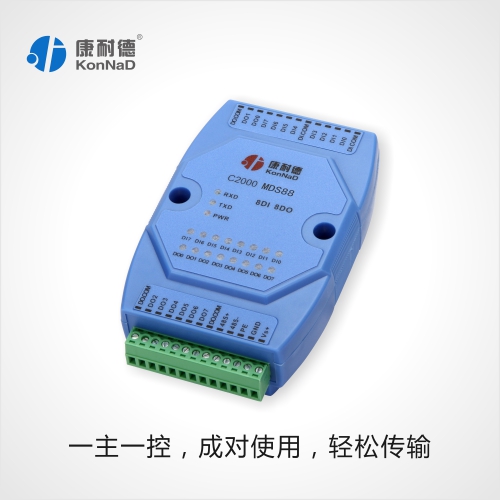

　　　C2000 MDS88为RS485型开关量点对点传输模块，可以通过RS485网络进行开关量信号远程传输，完全可以替代现有基于线缆实现信号传输的解决方案。
　　　MDS88具备1个RS485通讯口、8路数字量输入（DI）和8路数字量输出（DO），DO可自定义上电初始状态。成对使用MDS88可以将8组输入输出信号通过RS485网络传输至PLC或

DCS控制系统。通过使用MDS88，远端传感器信号便可以经由现有RS485网络精确传送至本地控制器或显示面板。提供5年质保服务。

技术参数：

I/O接口
DI特性     8路干接点输入
               60V过压保护 ，100mA过流保护
DO特性   8路集电极开路输出，30VDC 500mA
               60V过压保护 ，500mA过流保护

网络通讯参数
接口类型     RS485
通讯协议     Modbus Rtu
波特率        9600bps
数据位        8
停止位        1
校验           无
485地址     1-255
保护           1.5KV/600W防雷保护
                 240V过压保护，80mA过流保护

提供资源
测试软件   IO设备管理程序
文档         Modbus通讯协议、寄存器地址文档
DEMO     Modbus通讯示例程序及代码

电源需求
工作电压         9~24VDC（推荐12VDC）
工作电流         小于100mA
浪涌保护         1.5kW
过流过压保护   60V过压保护，500mA过流保护

工作环境
操作温度   -25℃~85℃
存储温度   -60℃~125℃
工作湿度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
