8路市电状态智能采集器

特点：

可以实时检测每一路220V交流电开关的通断情况，并转换RS485信号输出；
采用Modbus RTU通信协议；
RS485通讯接口提供光电隔离及每线600W浪涌保护；
电源具有良好的过流过压、防反接保护功能；
8路LED指示220V市电开关输入状态；
市电采集输入端DI采用光电隔离技术；
安装方便。

概述：

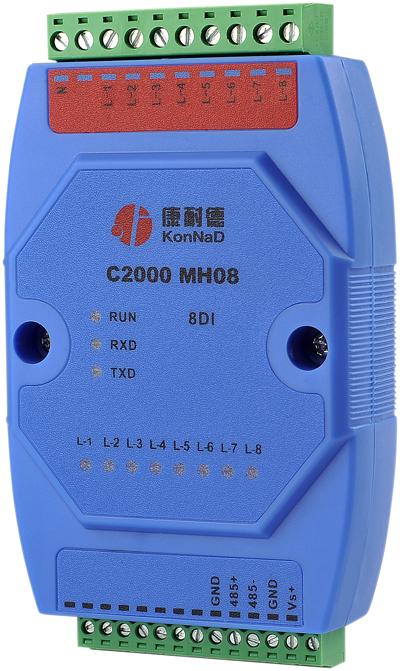

　　　MH08 是一款稳定可靠的八通道交流电通断与交流电开关状态智能检测模块，提供8路220V交流电输入至RS485信号输出的采集转换功能。可以通过RS485实现对远程重要设备

交流电源通断与交流电开关状态的采集。通信协议采用Modbus RTU实现最快捷工业传输。RS485接口端有效实现光电隔离技术，有效抑制闪电，雷击，ESD和共地干扰。提供五年质

保服务。

技术参数：

I/O接口

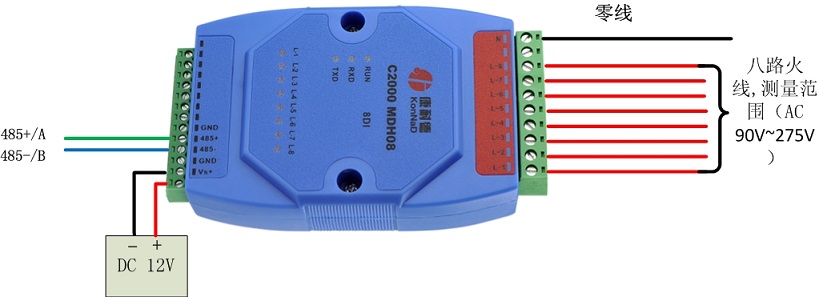

DI特性     8路AC 110/220V接入
              状态1电压范围：90V~275V AC
              状态0电压范围：0~90V AC

串口通讯参数
波特率     9600bps
数据位     8
停止位     1
校验        无
485地址   1-255
通讯协议  Modbus RTU
保护        1.5KV/600W防雷保护
              240V过压保护，80mA过流保护

提供资源
测试软件   IO设备管理程序
文档         Modbus通讯协议、寄存器地址文档
DEMO     Modbus通讯示例程序及代码

电源需求
工作电压         9~24VDC（推荐12VDC）
工作电流         小于200mA
功耗               小于2W
浪涌保护         1.5kW
过流过压保护   60V过压保护，500mA过流保护

工作环境
操作温度   -25℃~85℃
存储温度   -60℃~125℃
工作湿度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
