MG-DPSX网关是一种Modbus-RTU转Profibus-DP协议转换器。它能够实现Modbus-RTU到Profibus-DP协议的相互转换。凡具有RS485接口支持Modbus-RTU协议的设备都可以使用本产品实现与现场总线Profibus-DP的互连。如：PLC、DCS、分布式IO、变频器、电机启动保护装置、智能高低压电器、电量测量装置、智能现场测量设备及仪表等。

主 要 技 术 参 数

1．安装方式：35mm标准导轨安装

2．DP通讯速率：9.6Kbps～12Mbps自适应

3．DP数据区：输入最大244字节，

输出最大244字节，

   输入输出之和最大456字节

4．DP从站最大槽位：42个

5．Modbus主站功能：支持

6．Modbus从站功能：支持

7．支持的Modbus站点数：31个

8．支持的Modubs功能码：01/02/03/04/05/06/15/16

9．Modbus波特率：1200~115200bps

10．8个数据位，无校验、奇校验或偶校验、1个或2个停止位

11．工作电压：9～36 VDC，电流Max.50mA@24V

12．工作环境温度：-40～85℃

13．存放温度：-55～125℃

14．相对湿度：5～95%（无冷凝）

15．外形尺寸：104*25*102(长*宽*高,单位：mm)

16．防护等级：IP20

17．产品认证：CE

硬 件 连 线

1．接线采用拔插式螺钉端子，模块底部是24V工作电源和RS485接线端子(A+,B-)，正面是状态指示灯、Profibus-DP地址设置拨码开关（16进制）及Profibus-DP接口。

2．若Profibus-DP地址设置的高位拨码开关拨到1，低位的拨码开关拨到6，则表示设置本模块在DP网络中的地址为：1*16+6=22，DP有效地址范围为1-125。

3．正常情况下MG-DPSX网关指示灯的状态：

  PWR：电源灯常亮。

  DP：DP状态，DP侧通讯正常则灭、否则闪烁。

  TXD：RS485接口发送指示灯、发送数据时闪烁。

  RXD：RS485接口接收指示灯、接收数据时闪烁。

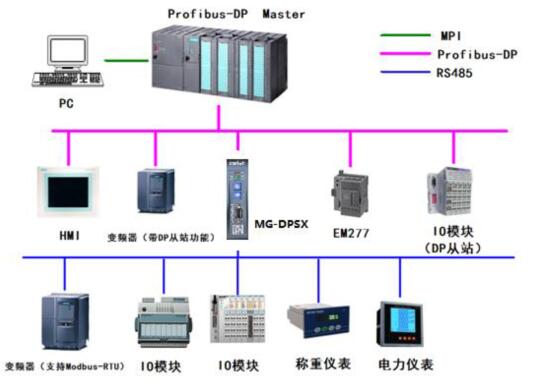

 RS485接口设置为Modbus RTU主站模式 典型网络拓扑图（如下）

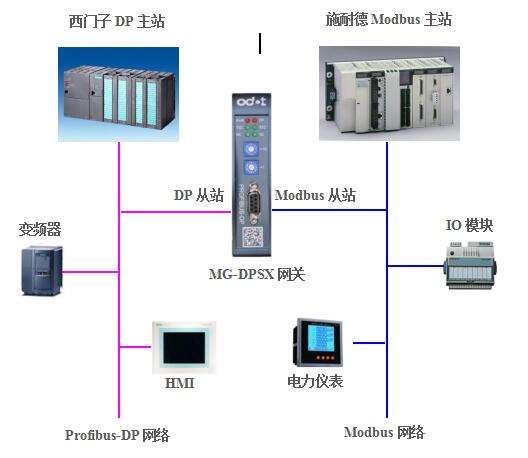

RS485接口设置为Modbus RTU从站模式 典型网络拓扑图（如下）
