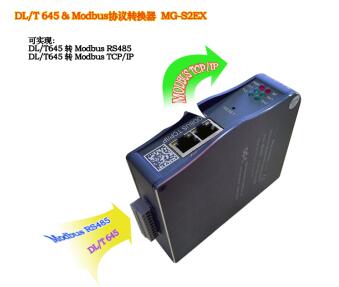

DL/T 645转Modbus协议转换器 MG-S2EX

产品名称：DL/T 645 & Modbus protocol converter

1、简介

   MG-S2EX 网关支持多种协议， 如 DL/T645-1997 主站、 DL/T645-2007 主站、
Modbus-RTU 主站/从站、Modbus-TCP 服务器。可实现的协议转换功能包括 DL/T645 -1997/2007 主站转 Modbus-TCP 服务器/Modbus-RTU 从站、Modbus RTU主站转 Modbus-TCP 服务器，以及Modbus-RTU 从站转 Modbus-TCP 服务器。

2、主要特点（特色）

DC-DC隔离电源，3KV隔离电压。

串口1支持Modbus RTU主站或从站。

串口2支持DL/T 645 1997和2007版本。

数据传输采用映射模式，可实现快速响应。

设备带有诊断功能，可监控从站设备状态。

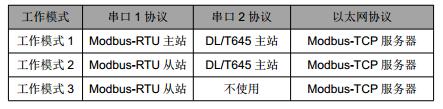

3、工作模式

4、技术参数
以太网参数
网关工作模式    地址映射模式，Modbus TCP/IP 协议
以太网端口数量 2 个 RJ45，10M、100M 自适应速率，带路由功能
网络协议 ETHERNET、ARP、IP、TCP、ICMP
TCP 连接数量 最大 10 个
串口参数
串口数量 双路 RS485
串行通信模式 RTU 模式
支持的波特率 1200~115200 bps
支持的校验模式 无校验、奇校验、偶校验
支持的从站数量 最大 62 个（不带中继器）
协议功能码 0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10

Modbus 数据存储区    0xxxx 区（线圈）：8192 Bit

                     1xxxx 区（离散量输入）：8192 Bit

                     3xxxx 区（输入寄存器）：2048 Word

                     4xxxx 区（保持寄存器）：2048 Word

                     3xxxx 区（系统诊断区）：263 Word

环境参数                                   电源参数

工作温度范围 -40~85℃                      电源端口数量 1 路
存储温度范围 -45~125℃                     输入电压范围 9~36VDC，3KV 隔离电压
工作湿度范围 5%~95% (无冷凝)               功耗 Max.100mA@24V

5、运用拓扑(两图)

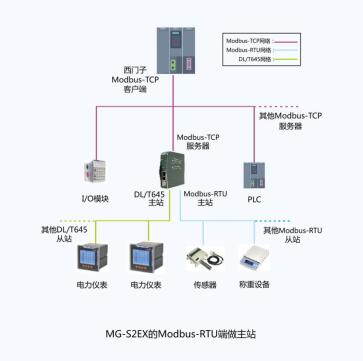

（1）MG-S2EX的Modbus-RTU端做主站

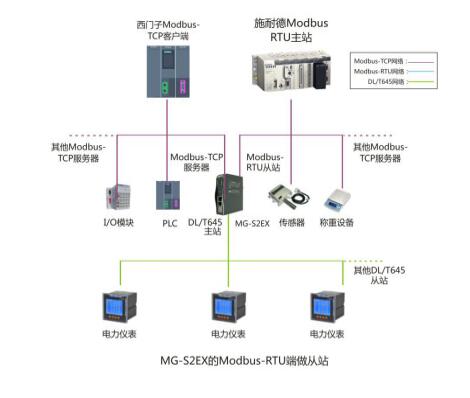

（2）MG-S2EX的Modbus-RTU端做从站
