MG-DPCX  MG-DPCX网关是一种PROFIBUS-DP转CANopen主站协议转换器。它能够实现PROFIBUS-DP到CANopen主站的协议相互转换。凡具有CAN接口支持CANopen协议的设备都可以使用本产品实现与现场总线PROFIBUS-DP的互连。如：具有CANopen协议接口的变频器、伺服驱动器、编码器、传感器、智能现场测量设备及仪表等等。

　　硬  件  连  线

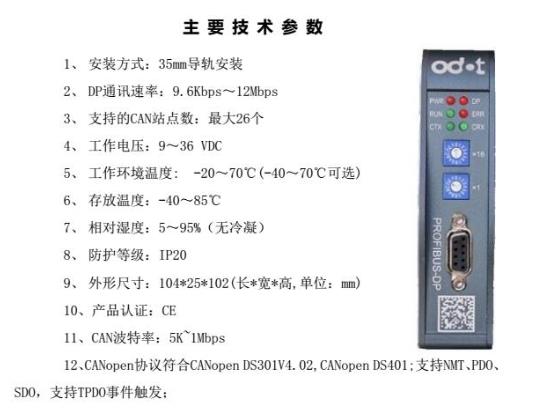

　　(1) 如图所示，模块底部是工作电源和CAN接线端子，正面是状态指示灯、Profibus-DP地址设置拨码开关（16进制）及Profibus-DP接口。
　　MG-DPC1端子定义
　　端子编号 1 2 3 4 5 6
　　信号定义 CANL CANH CANGND E 电源负极 电源正极
　　(2) 若Profibus-DP地址设置的高位拨码开关拨到1，低位的拨码开关拨到6，则表示设置本模块在DP网络中的地址为：1*16+6，即为22，最大不超过126。
　　(3)  正常情况下MG-DPCX网关指示灯的状态：
　　PWR：电源灯常亮。
　　DP： DP状态，DP侧通讯正常则灭、反之则闪烁。
　　RUN：CAN 运行状态指示灯。
　　ERR：CAN错误/故障状态指示灯。
　　CTX：CAN主站发送指示灯、正常则闪烁，频率2Hz以上。
　　CRX：CAN主站接收指示灯、正常则闪烁，频率2Hz以上。
　　典 型 应 用 网 络 图
