1  产品介绍
　　凡是具有RS485接口并支持MODBUS RTU/ASCII的从站设备都可以通过本网关连接到MODBUS TCP/IP网络，和TCP客户机通信。从而实现将低速串口设备连接到高速以太网中，实现数据的高速传输。网关有“透传”和“映射”两种不同的工作模式可选，可实现最大的系统兼容性。

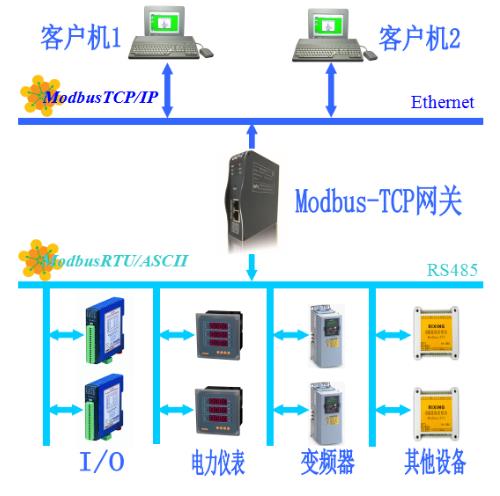

　　图1.典型的网络拓扑图

　　2  功能特点
　　◆ 9-36V宽电压输入，防反接保护。
　　◆ DC-DC隔离电源，3000V隔离电压。
　　◆ 双以太网口，带交换机功能，支持级联。
　　◆ 2KV网口隔离保护，10M/100Mbps速率自适应，自动MDI/MDIX翻转。
　　◆ 支持地址映射模式，实现对TCP客户端请求的快速响应。
　　◆ 支持多达10个TCP客户机访问。
　　◆ 映射模式支持功能码：0x01,0x02,0x03,0x04,0x05,0x06,0x0F,0x10。
　　◆ 透传模式支持所有公共功能码和自定义功能码。
　　◆ 6KB超大数据缓存区，数据传输量更大。
　　◆ RS485双串口实时刷新，扫描周期短，带载能力强。
　　◆ RTU和ASCII模式可选，适应性强。
　　◆ RS485带浪涌保护，内置终端电阻及偏置电路，稳定性强。
　　◆ 数据包发送间隔可自由调节，使用更灵活。
　　◆ 设备自带强大诊断功能，实时监控从设备通信状态。
　　◆ 支持一键复位功能，恢复出厂设置。
　　◆ 35mm标准导轨安装。
　　◆ EMC符合EN 55022:2010 & EN55024:2010 国际标准。
