模拟信号转以太网 网络采集AD电流信号 详细说明
模拟信号转以太网 网络采集AD电流信号网络型支持Modbus TCP协议、支持网络型的RS485接口实现16级扩展其它IO模块，
达到低成本接入以太网。 模拟信号转以太网 网络采集AD电流信号
特点：
8路模拟量（电流量）输入；
I/O与系统完全隔离；
AI分辨率：12位；
AI输入通道采取全差分输入；
模拟量输入通道之间完全隔离，隔离度5VDC；
AI输入测量范围：0~20mA；
支持最多3个线程同时采集；
RS485接口可作为扩展接口，连接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模块；
模拟信号转以太网 网络采集AD电流信号采用Modbus TCP通信协议；
RS485通信接口提供光电隔离及每线600W浪涌保护；
电源具有过流过压保护和防反接功能；
安装方便。
模拟信号转以太网 网络采集AD电流信号概述：

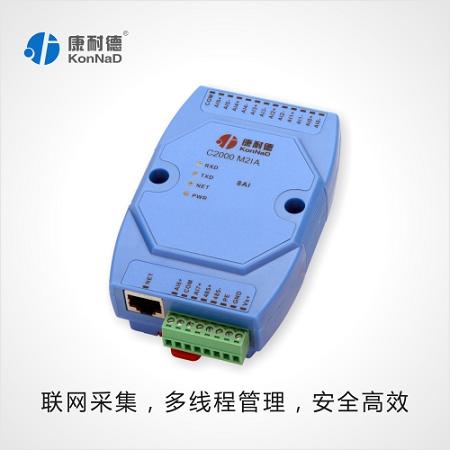

C2000 M2IA为通道隔离网络型智能模拟量采集器，8路电流型模拟量输入（量程为0~20mA），采用满量程通道隔离、
全差分输入设计。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、
MDIA、MDVA、MDI8、MDV8等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供6年质保服务。
模拟信号转以太网 网络采集AD电流信号技术参数：
I/O接口
AI特性 8通道全差分模拟量输入
4-20mA
输入阻抗240Ω
12位分辨率
通道隔离度5V DC
模拟信号转以太网 网络采集AD电流信号网络通讯参数
以太网 10M/100Mbps
接口 RJ45
通讯协议 Modbus TCP
保护 1.5KV/600W防雷保护
240V过压保护，80mA过流保护
模拟信号转以太网 网络采集AD电流信号RS485扩展口通讯参数
波特率 9600bps
数据位 8
停止位 1
校验 无
485地址 1-255
提供资源
测试软件 IO设备管理程序
文档 Modbus通讯协议、寄存器地址文档
DEMO Modbus通讯示例程序及代码
电源需求
工作电压 9~24VDC（推荐12VDC）
工作电流 小于100mA
浪涌保护 1.5kW
过流过压保护 60V过压保护，500mA过流保护
模拟信号转以太网 网络采集AD电流信号工作环境
操作温度 -25℃~85℃
存储温度 -60℃~125℃
工作湿度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 六年
引脚定义
Vs+
电源正
GND
电源负
NET
RJ-45网口
PE
485信号地
485+
RS485+
485-
RS485-
AI0- ~AI5-
模拟量信号输入端负
COM
保留
AI0+ ~AI7+
模拟量信号输入端正
模拟信号转以太网 网络采集AD电流信号支持全端口过流、过压保护，即使不小心将线接反、接错、甚至端口被短接，都不会烧坏设备
16级扩展其它IO模块，达到低成本接入以太网。
|
