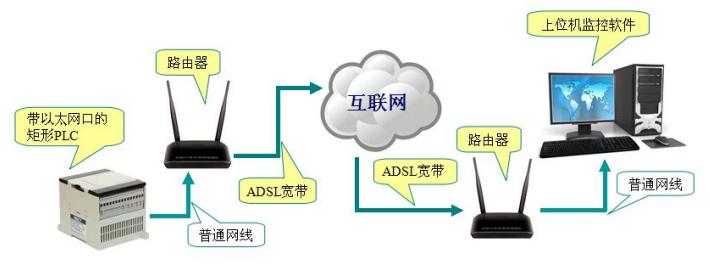

上图中，左边的PLC集成了一路以太网口，支持标准的Modbus-tcp协议，用普通的网线连到路由器上面，路由器通过ADSL宽带连入到互联网中。而同样的，右侧的上位机也通过路由器、ADSL连入互联网中。

? 通讯过程：

a. PLC侧的路由器先设置好，跟一个动态域名绑定，并把Modbus对应的端口502与PLC绑定在一起。

b. 由用户本地监控的上位机端发起访问，它向互联网的DNS服务器（用于域名解析，能使域名跟IP地址一一对应）申请解析此动态域名，然后DNS服务器向它返回此域名对应的IP地址。

c. 上位机的监控软件（典型的如组态王）向得到的IP地址发送一个Modbus-TCP的报文包。

d. PLC侧的路由器收到此报文包后，将其转给PLC。

e. PLC收到数据后进行动作，并按同样流程发送对应的响应报文。

f. 此通讯过程中，上位机是客户端，PLC是服务器端。

详细的操作说明，请参考《N80系列PLC通过以太网远程监控方案》，这里不再详述。

成本分析：

1．硬件成本，比如PLC、路由器，这是每个产品都必须买一套；

2．软件成本：一次性的，包括PLC和监控软件的编程和调试；以后可以复制使用；

3．服务成本：一般是按时间算，比如宽带上网费。
