  • 美国VAREDAN运动控制产品
  • 发布时间:2020/12/8 13:42:49   修改时间:2012/9/7 9:07:30 浏览次数:2799
  • Varedan技术公司致力于高性能线性伺服驱动器/放大器,PWM伺服驱动器以及运动控制卡的开发和生产。可以针对客户应用提供OEM定制产品和服务。

    作为Varedan公司的合作伙伴,北京慧摩森电子系统技术有限公司负责Varedan公司产品在中国的销售和技术支持。

    公司三大产品系列:

    产品系列

    主要特点

    典型图片

    LA系列线性伺服驱动器

    /控制器

    电噪声低

    高带宽

    动态SOA保护

    无失真过零

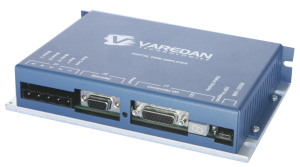

    VSA系列PWM伺服驱动器

    紧凑设计

    高可靠性

    DSP控制

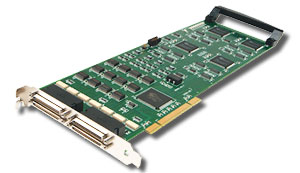

    VMC系列运动控制卡

    步进及伺服控制

    148

    ISAPCI总线

    OEM定制产品

    ?  基于DSP的设计平台能够快速响应客户的特殊要求,提供OEM设计和产品。

    ?  保证最新技术的应用和一流产品质量。

    ?  简化设计的产品比标准产品有更好的价格优势。


    LA系列线性伺服驱动器及控制器

    LINEAR SERVO AMPLIFIERS & CONTROLLERS

    Varedan线性伺服驱动器电流环带宽高达10KHz。LA系列产品适用于低噪声、高带宽以及电流过零时无失真的场合。

    采用高速DSP设计,实现了复杂的算法机制,提供实时错误监测功能,能够有效防止包括过流在内的潜在危害。

    所有驱动器都具备安全操作区(SOA)功能。能够检测到每个功率管的输出,从而在发生过流时保护驱动器免受伤害。不具备此功能的线性驱动器极易遭受过流破坏。

    LA线性伺服驱动器在应用中验证了它的高可靠性,其前提是健壮设计和完善的质量控制流程。产品加装了扩展错误保护电路,每件产品都经过严格的自动测试。

    快速及方便调整是LA系列驱动器的特点。针对不同的电机和负载,Varedan线性驱动器独有的自动平衡功能让用户通过简单的跳线设置实现驱动器与电机配合的优化,达到最好系统特性。整个过程仅需几秒钟,不需要任何辅助工具和设备。

    LA线性伺服驱动器可以通过板上的跳线或232接口进行功能设置。通过232接口还可以在操作过程中实时监测驱动器的参数及状态。所有设定保存在固态存储器中保证断电信息保持。

    LA标准系列线性伺服驱动器持续功率有200W400W500W800W1500W等系列,最大峰值功率可达6000W

    另外还有交流供电的独立包装系列。(见下图)

    与标准系列采用直流供电不同,LA-xxx-SA独立包装系列采用交流供电,全封闭结构,可以作为独立的伺服控制器使用。




    Varedan线性伺服驱动器的供货模式:

    单相电流模式(有刷电机或音圈电机)

    接受单端+/-10V模拟输入电流命令,不需反馈信号。驱动器仅有电流环。

    2相电流模式(3相无刷电机)

    接受两路+/-10V模拟输入电流命令,驱动器内部生成第三相电流命令。因电流命令包含了换相信号,不需要反馈信号。驱动器仅有电流环。

    电流模式

    接受单端+/-10V模拟输入电流命令,驱动器实现换相功能。需要提供霍尔信号或编码器信号进行方波换相,驱动器实现电流环。

    转矩模式

    接受单端+/-10V模拟输入电流命令或串口输入电流命令,驱动器实现换相功能。需要提供编码器信号进行正弦换相,驱动器实现电流环。

    注:电机初始换相简介

    采用霍尔换相或编码器的换相信号,电机上电就可以换相,不需运动;采用编码器的四倍分信号换相,电机上电时抖动实现换相。

    Varedan线性伺服驱动器的优势:

    ·              过载时的安全操作区(SOA)保护功能

    ·              高带宽(10kHz)以实现更好的系统响应

    ·              超净线性输出有效抑制辐射噪声

    ·              无失真过零实现准确定位

    ·              基于DSP的设计保证性能,可靠性及方便调试

    ·              扩展内部保护监测功能提供了可靠的特性

    ·              自动均衡特性自动平衡驱动器及负载

    ·              所有设定功能数字化,不需分压计来作调整

    ·              采用高速串口实现可编程设置

    ·              固态存储器保持所有参数

    ·              多种供货模式以满足不同形式的电机和反馈组合



    独特的性能:

    ·              多种功率范围可选

    ·              高效散热片保证小巧外观尺寸

    ·              可作为单轴位置或速度控制器使用



    典型应用:

    ·              直线空气轴承平台

    ·              空气轴承主轴

    ·              主轴控制

    ·              半导体加工

    ·              直线伺服平台

    ·              旋转伺服平台

    ·              钻石车床

    ·              镜片研磨设备

    ·              激光加工

    ·              超声扫描

    ·              三坐标测量机(CMM)

    ·              碟片检测试验台

    ·              热电式冷却控制(TEC)

    ·              晶元光学焊接

    ·              高分辨率定位系统

    多种包装形式:

    ·              面板安装的OEM模式

    ·              单轴封闭式交流供电模式

    ·              带安装底板的多轴复合模式

    ·              客户定制模式





    LA系列线性伺服驱动器/控制器选型表

    功率

    输出电流

    外形尺寸

    操作模式

    连续/峰值

    连续/峰值

    L x W x H

    2相电流模式、方波模式

    单相电流

    模式

    电流(转矩)、速度

    或位置模式



    无刷

    有刷

    无刷

    有刷

    200/400W

    2.5/10A

    8.00" x 7.50" x 1.50"

    LA-200

    LA-200S

    LA-2100

    LA-2100S

    400/1200W

    5/15A

    8.00" x 7.50" x 2.25"

    LA-407

    LA-407S

    LA-4107

    LA-4107S

    500/1500W

    10/25A

    8.00" x 7.50" x 2.75"

    LA-525

    LA-525S

    LA-5125

    LA-5125S

    800/3000W

    15/30A

    8.00" x 7.50" x 4.75"

    LA-830

    LA-830S

    LA-8130

    LA-8130S

    800/4500W

    18/35A

    8.00" x 7.50" x 4.75"

    LA-835

    LA-835S

    LA-8135

    LA-8135S

    800/6000W

    20/40A

    8.00" x 7.50" x 4.75"

    LA-840

    LA-840S

    LA-8140

    LA-8140S

    1500/3000W

    20/35A

    8.00" x 7.50" x 5.75"

    LA-1535

    LA-1535S

    LA-15135

    LA-15135S

    1500/4500W

    25/45A

    8.00" x 7.50" x 5.75"

    LA-1545

    LA-1545S

    LA-15145

    LA-15145S

    1500/6000W

    30/55A

    8.00" x 7.50" x 5.75"

    LA-1555

    LA-1555S

    LA-15155

    LA-15155S



    LA独立包装系列线性伺服驱动器/控制器选型表



    功率

    输出电流

    外形尺寸

    操作模式

    连续/峰值

    连续/峰值

    L x W x H

    2相电流模式、方波模式

    单相电流模式

    电流(转矩)、速度

    或位置模式



    无刷

    有刷

    无刷

    有刷

    400/1200W

    5/15A

    12.18" x 6.28" x 7.87"

    LA-415-SA

    LA-415S-SA

    LA-4115-SA

    LA-4115S-SA

    800/1500W

    10/30A

    17.70" x 8.75" x 7.93"

    LA-830-SA

    LA-830S-SA

    LA-8130-SA

    LA-8130S-SA
