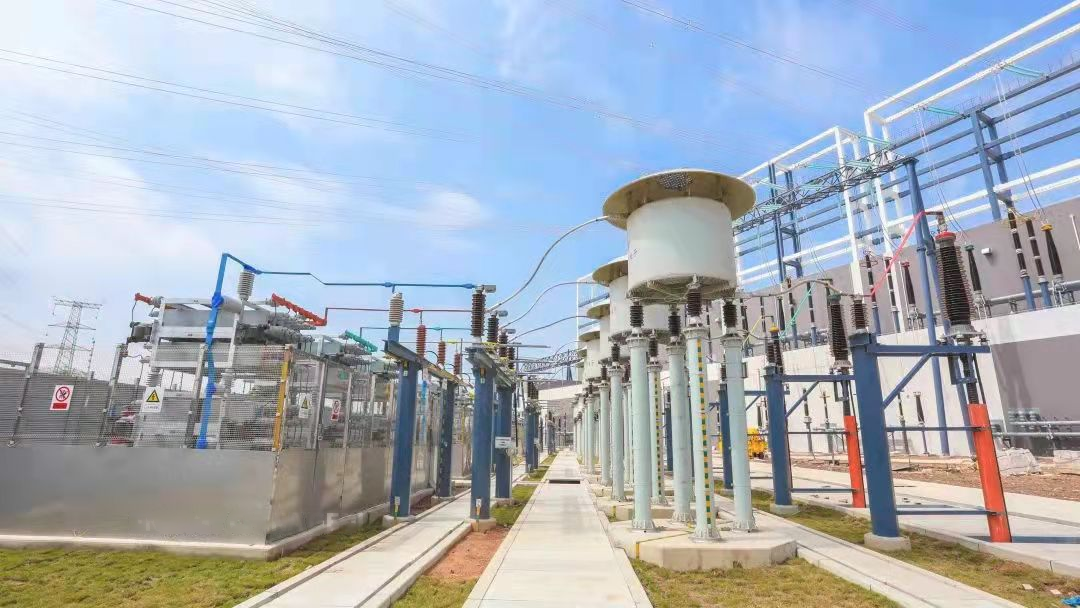

电作为保障日常民生的重要基础资源，是社会发展的催化剂。随着智能电网的快速建设，智能变电站作为连结电网的重要环节，其规模和功能也随之扩展。作为智能变电站"神经系统"的通信系统是连接变电站内各种智能电子设备的纽带，其实时性、可靠性直接决定变电站的可用性。但现有网络多基于共享资源的以太网交换技术组建，数据传输存在竞争和不确定性，影响业务传送的准确度。同时，交换系统采取多层网络级联结构处理数据报文，导致传输时延不确定，难以保证实时性，且多级网络健壮性较差。这就要求我们必须在设计通信网络方案时，尽可能选择一种可靠性高、实用性强、经济效益良好的方案。
方案特点

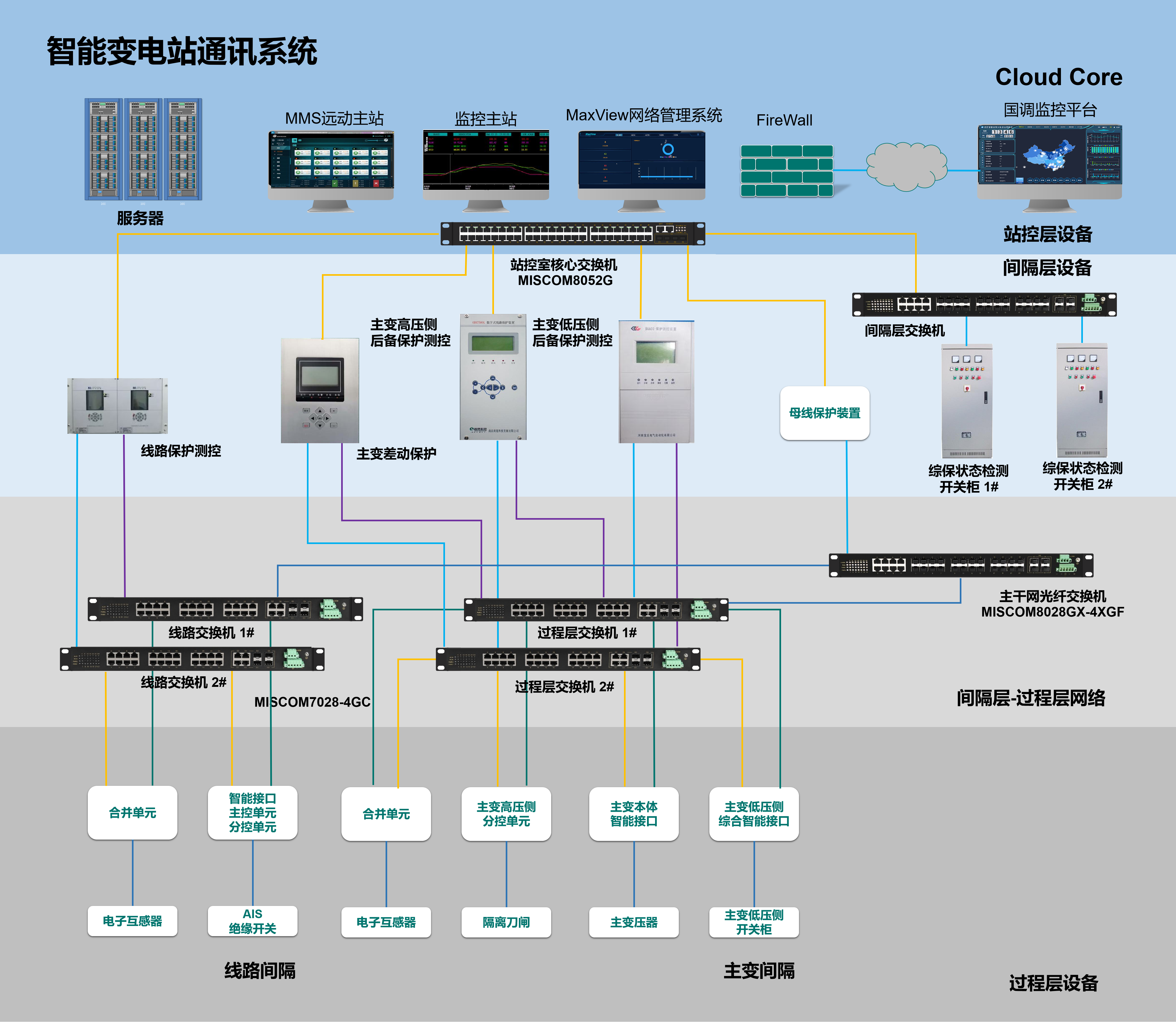

迈威通信智能变电站通讯系统解决方案是基于智能变电站“三层两网”的网络架构设计的，站控层和间隔层设备由站控层网络实现互联，间隔层和过程层设备由过程层网络负责连接。通讯系统对内连接智能变电站内各个设备，对外与上级电网进行连接，实现数据的共享和互通，提高电力设备的远程控制和自动化水平，降低运维成本，确保电网的运行安全性和可靠性。本方案在考虑通信网络结构时，既满足电力系统中信息传输的实时性和可靠性的要求，又简化整体结构，减少不必要的投资。
方案概述
针对智能化变电站特殊应用场景，迈威通信采用光纤传输技术来替代常规变电站的一次设备和测控之间的电缆连接，实现对一次设备的测量、控制等功能，增强了数据传输可靠性与组网灵活性。对于变电站的GOOSE报文给予最高优先级，同时IEEE1588协议可以保证网络的实时性传输。组网采用三层结构即：站控层、过程层、间隔层，层层冗余，保证网络组网的可行性、可靠性和重要性。站层交换机与过程层交换机均通过国家电网IEC61850-3认证，保证电力网络传输的可靠性。
优点
1.高低温能做到-40℃~85℃正常工作，4级EMC保护特性；
2.独家MW-Ring环网技术，可以在环网断开时系统在20ms内恢复正常，极大提升了系统的稳定性，抗风险能力；
3.MTBF≥50000小时，满足长时间数据稳定传输需求；
4.支持完善的QoS策略和多种队列调度算法和硬件ACL功能，完善的优先级策略，保证关键数据优先传输；
5.支持SNMP v1/v2c/v3，可无缝对接国网电力装置测控系统。
相关产品
①MISCOM8052G-4XGF-48GT
52口三层万兆机架式工业以太网交换机
◆支持4路万兆SFP+以太网接口、48路10/100/1000Base-T以太网RJ45接口，为用户提供灵活的组网方式；
◆小于20ms的快速光纤环网冗余，增强了系统通信的可靠性；
◆支持EAPS、MSTP、VRRP等多种冗余协议；
◆支持静态路由，支持RIP v1/v2、OSPF v1/v2等多种动态路由协议；
◆支持IGMP、PIM-SM、PIM-DM等多种组播协议；
◆支持完善的QoS策略和多种队列调度算法；
◆支持通过超级终端、Telnet等软件访问交换机的命令行接口（CLI）；
◆提供2路电源输入，单电源、冗余电源，AD220（85~264VAC/110~370VDC），方便客户灵活选型；
◆高强度封闭铝制外壳，IP40的防护等级，使系统能够可靠地工作在严酷而危险的工业环境(-40℃~70℃)中。
②MISCOM8028GX-4XGF-16GF-8GC
28口三层万兆全光机架式工业以太网交换机
◆支持4路万兆SFP+以太网接口、8路千兆Combo光电复用接口、16路1000Base-LX接口，为用户提供灵活的组网方式；
◆小于20ms的快速光纤环网冗余(MW-Ring)，增强了系统通信的可靠性；
◆提供2路电源输入：单电源、冗余电源，AD220（85~264VAC/110~370VDC），方便客户灵活选型；
◆高强度封闭铝制外壳，IP40的防护等级，无风机高效散热，使系统能够可靠地工作在严酷而危险的工业环境(-40℃~+70℃)中。

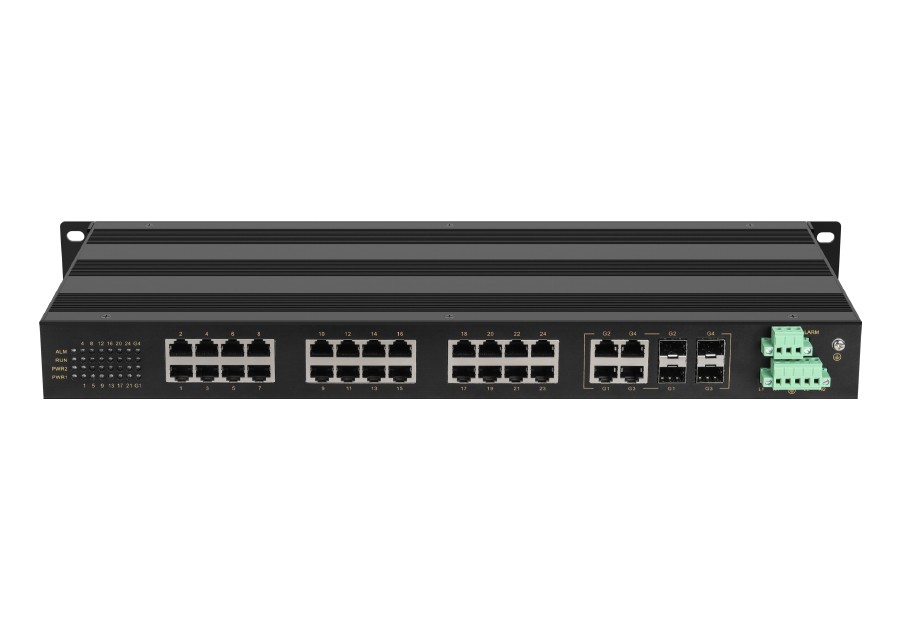

③MISCOM7028-4GC
28口二层千兆网管型机架式工业以太网交换机
◆支持4路千兆Combo光电复用接口、24路10/100M自适应电口接口，为用户提供灵活的组网方式；
◆百兆电口10/100M自适应，全/半双工，MDI/MDIX自适应模式，千兆光口1000M，全双工；
◆采用高强度封闭铝制外壳，IP40防护等级，无风机外壳散热，持久耐用，稳定可靠；
◆-40℃~75℃工作温度，满足恶劣工业环境应用要求；
◆采用工业级电源设计，多种电源方案可选，满足用户灵活应用。
