RPC3211集成16路数字量输入通道，数字量输入信号的额定电压为24V DC。

•   产品性能

•             通道数量：16路

•             输入类型：漏型/源型

•             输入信号：额定电压24VDC


•             允许范围： 0～30VDC


•             输入ON信号：15～30VDC，允许最小电流3mA

•             输入OFF信号：0～5VDC，允许最大电流1mA

•             输入延时： <1ms（额定输入电压时）

•             隔离方式：光电隔离

•             隔离耐压：1000VDC

• 输入与输出

• 功耗说明

• 工作环境

• 安装与尺寸

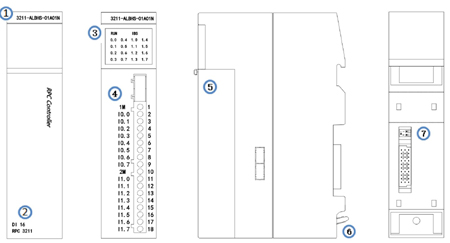

• 主要结构

③　液晶显示屏：RUN显示模块运行状态；IBS显示模块总线通讯状态；0.0~1.7显示对应通道输入信号。

④　模块端子：由公共端1M、2M及输入点I构成，1M为I0.0~I0.7的公共端，2M为I1.0~I1.7的公共端，可采用源型/漏型接法。

⑤　模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板。

⑥　固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板。

⑦　2P拨码开关：识别背板，1-OFF/2-OFF为0号背板，1-ON/2-OFF为1号背板，1-OFF/2-ON为2号背板，1-ON/2-ON为3号背板。

注：RPC3000系列PLC端子均为可插拔。

图1  RPC3211模块图

• 液晶显示屏指示灯说明

• 端子标记定义说明

	端子		端子说明	端子	端子说明
	1M	外接输入公共端		2M	外接输入公共端
	I0.0	普通输入端		I1.0	普通输入端
	I0.1	普通输入端		I1.1	普通输入端
	I0.2	普通输入端		I1.2	普通输入端
	I0.3	普通输入端		I1.3	普通输入端
	I0.4	普通输入端		I1.4	普通输入端
	I0.5	普通输入端		I1.5	普通输入端
	I0.6	普通输入端		I1.6	普通输入端
	I0.7	普通输入端		I1.7	普通输入端

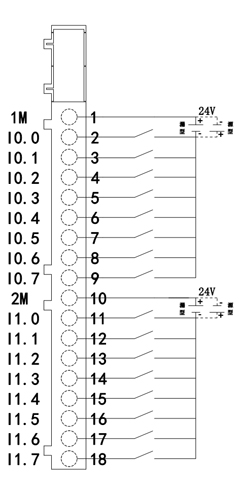

• 接线方式

图2 RPC3211接线示意图
