产品性能
通道数量及类型：8路差分输入
输入信号： 电流 4～20mA/0～20mA
电压 0～10V
输入精度： 0.2%FS@25℃（FS表示满量程，@25℃表示在25℃）
A/D转换时间： <200us
采样刷新时间： 10ms（全通道）
差模抑制： 优于70dB@50Hz
输入阻抗： 720KΩ（电压）；249Ω（电流）
温度漂移： ±100ppm/℃
最大允许电流： <30mA
最大允许电压： <30V
隔离耐压： 现场与系统1000VDC
输入与输出
模块通道
通道数量及类型
8路差分输入
输入
信号
电流
4～20mA/0～20mA
电压
0～10V
输入精度
0.2%FS@25℃
A/D转换时间
<200us
采样刷新时间
10ms（全通道）
差模抑制
优于70dB@50Hz
输入阻抗
720KΩ（电压）；249Ω（电流）
温度漂移
±100ppm/℃
最大允许电流
<30mA
功耗说明
模块功耗
扩展总线电源（24VDC）
20mA
扩展总线电源（5VDC）
100mA
工作环境
工作温度
0～+60℃
存储温度
-40～+70℃
相对湿度
5～95%（无凝结）
安装与尺寸
外形及安装
尺寸规格
160mm(L)×107.5mm(H)×39mm(W)
重量
257g
安装方式
背板安装，螺丝固定
主要结构
③ 液晶显示屏：RUN显示模块运行状态；IBS显示模块总线通讯状态；0.0~1.7无实际意义。
④ 模块端子：AI1+、AI1-为一组模拟量输入端子【输入电压信号时，AI1+、AI1-分别用于连接电压信号的正、负端；输入电流信号时，AI1+作为电流信号的流入端，AI1-作为电流信号的流出端】，其余各组与上述相同； “*”表示此通道无实际物理连接。
⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板。
⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板。
⑦ 2P拨码开关：识别背板，1-OFF/2-OFF为0号背板，1-ON/2-OFF为1号背板，1-OFF/2-ON为2号背板，1-ON/2-ON为3号背板。
注：RPC3000系列PLC端子均为可插拔。

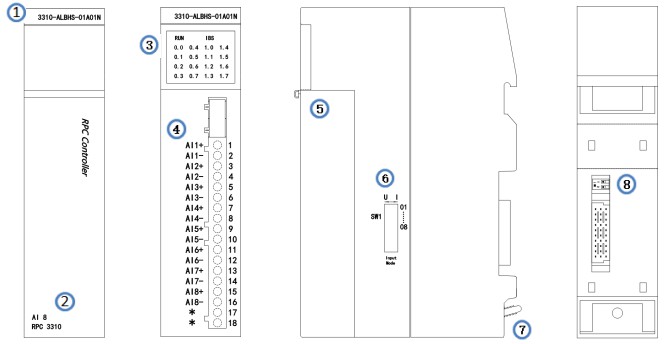

图1 RPC3310模块图
液晶显示屏指示灯说明
指示灯
亮
灭
RUN
模块运行
模块停止
IBS
通讯正常
通讯异常
端子标记定义说明
端子
端子说明
AI1+
第1通道输入端+
AI1-
第1通道输入端-
AI2+
第2通道输入端+
AI2-
第2通道输入端-
AI3+
第3通道输入端+
AI3-
第3通道输入端-
AI4+
第4通道输入端+
AI4-
第4通道输入端-
AI5+
第5通道输入端+
AI5-
第5通道输入端-
AI6+
第6通道输入端+
AI6-
第6通道输入端-
AI7+
第7通道输入端+
AI7-
第7通道输入端-
AI8+
第8通道输入端+
AI8-
第8通道输入端-
输入信号A/D对应关系
输出信号
量程范围
量程所对应的数值范围
十进制值
十六进制值
电流信号
4～20mA
0～65535
0x0000～0xFFFF
0～20mA
电压信号
注：具体使用，请查看软件编程PLC配置中RPC3310的通道参数。
