防撕裂保护开关安装要求及保护特性1安装要求：
主运带式输送机应在胶带落煤点下方向机头方向（胶带机为头部驱动时）10～15m位置安装防撕裂保护。防撕裂保护安装在输送机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的防撕裂保护，安装时应加工标准托架，将防撕裂保护固定在输送机纵梁上，靠上层胶带方向。
2保护特性：
运行的胶带纵向撕裂时，防撕裂保护应报警，同时中止带式输送机的运行。
撕裂开关安装与接线：
● 开关平衡地安装在机架固定支架上将安装支架焊在机架上，开关体固定在支架上；
● 将开关以成对的形式安装在胶带两侧，用钢丝绳将两个开关弹簧球连接，并用吊环钢丝绳的走式与胶带平行
● 一条胶带可安装多对开关
● 拉绳动作力应适宜，以确保开关可靠复位
● 保持钢丝绳与胶带距离为10mm；
● 调节器可用来控制钢丝绳受力大小，调整后应使动作力满足技术要求，并将调整螺母锁紧。
接线方式：本机出厂时已配长度为1.0米电缆线，接线方式参照标牌线色。
安装调试
撕裂开关设置在受料段胶带下缓冲托辊之间。
1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶 带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一 端穿过对方撕裂开关支架中间的圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把 两条拦索扣在一起，但不能扣死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。
6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。

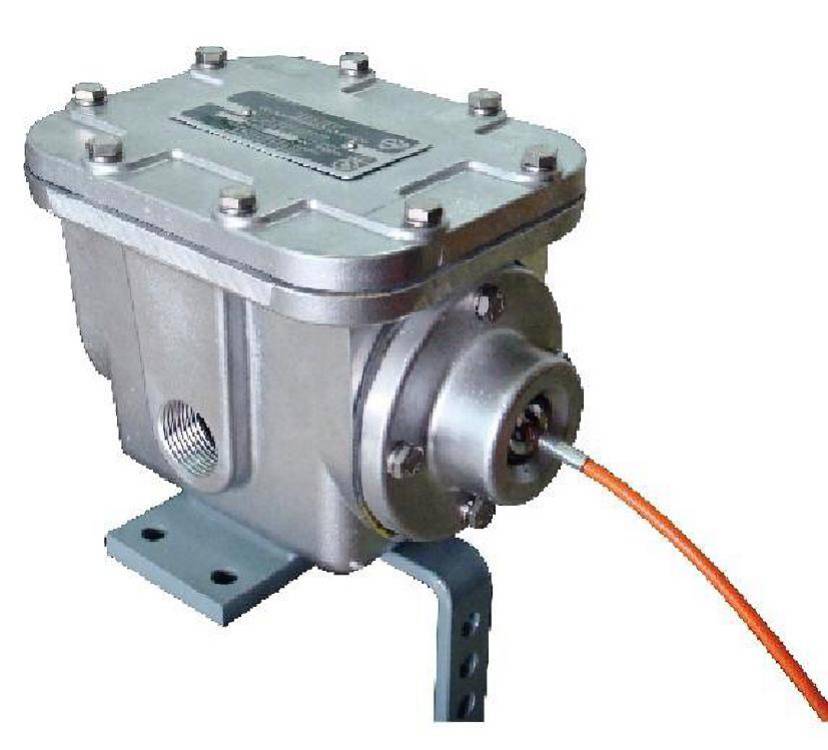

a.拉姆齐圆珠型撕裂开关安装与使用
1、开关平衡地安装在机架固定支架上。
2、将开关以对的形式安装在胶带两侧，用钢丝绳将两个。
开关拉环连接，并用吊环使钢丝绳的走式与胶带平行。
3、拉绳动作力应适宜，以确保开关可靠复位。
4、一条胶带可安装多对开关。
5、安装支架不随开关提供，需另购买。
随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕裂检测器，应安装在第一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当检测器安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。
安装示意图：
b.手柄复位型撕裂开关安装与使用
1、开关平衡地安装在机架固定支架上。
2、将开关以对的形式安装在胶带两侧，用钢丝绳将两个开关拉环连接，并用吊环使钢丝绳的走式与胶带平行。
3、拉绳动作力应适宜，以确保开关可靠复位。
4、一条胶带可安装多对开关。
5、安装支架不随开关提供，需另购买。
手柄复位型撕裂开关安装示意图
c.拉绳手动型撕裂开关-安装与使用
● 开关平衡地安装在机架固定支架上。
● 将钢丝绳系在两端的拉环上、每侧钢丝绳不超过 30米（有坡度时因当缩短）。
● 拉绳动作力应适宜，以确保开关可靠复位。
● 拉绳沿胶带平行方向设置，每5米加一吊环。
● 钢丝绳按用户所需规格，厂方可代购。
