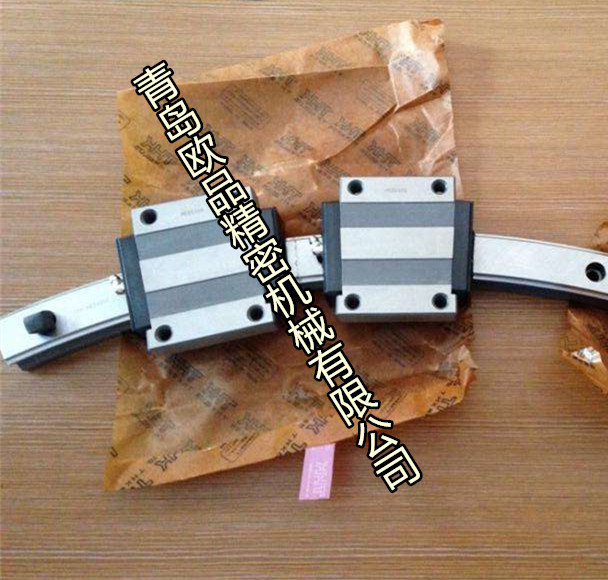

青岛欧品精密机械有限公司现货供应THK不锈钢弧形导轨HCR45AM,滑动导轨的特点是在导轨与滑动件之间使用了介质,介质的种类包括固态抗摩擦材料、油以及空气等,滑动导轨也因此而分为不同的类型。
普通的抗摩擦导轨是在移动组件上安装了一种固态抗摩擦材料,比如聚氯乙烯或青铜混合材料等,以起到降低导轨摩擦力的作用。抗摩擦材料应设计有油槽,满足移动组件和导轨表面之间油润滑或其它形式润滑的需要。
HK产品:THK直线导轨、THK交叉滚子导轨、THK直线轴承、THK滚珠花键、THK关节轴承、THK滚柱滚动块、THK凸轮从动轴承、THK直线运动单元、THK滚珠丝杠、THK交叉滚子轴承、THK交叉滚子工作台、THK线性滑组、THK润滑脂等THK产品
THK直线导轨后缀的意义:表示密封的有:UU、SS、DD、ZZ、KK、GG、PP、SSHH、DDHH、ZZHH、KKHH.“QZ”表示自润滑系列。“C0”径向预压,“C1”径向预压,“M1”表示耐高温.
LM滑块、LM轨道、钢球也可采用不锈钢制造。

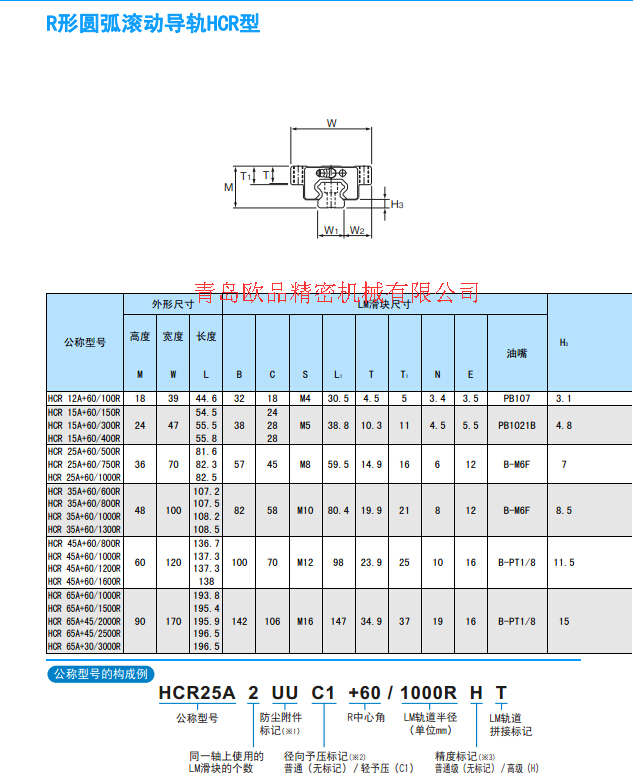

HCR12A+60/100R、HCR15A+60/150R、HCR15A+60/300R、HCR15A+60/400R、
HCR25A+60/500R、HCR25A+60/750R、HCR25A+60/1000R、HCR35A+60/600R、
HCR35A+60/800R、HCR35A+60/1000R、HCR35A+60/1300R、HCR45A+60/800R、
HCR45A+60/1000R、HCR45A+60/1200R、HCR45A+60/1600R、HCR65A+60/1000R、
HCR65A+60/1500R、HCR65A+45/2000R、HCR65A+45/2500R、
HCR65A+30/3000R

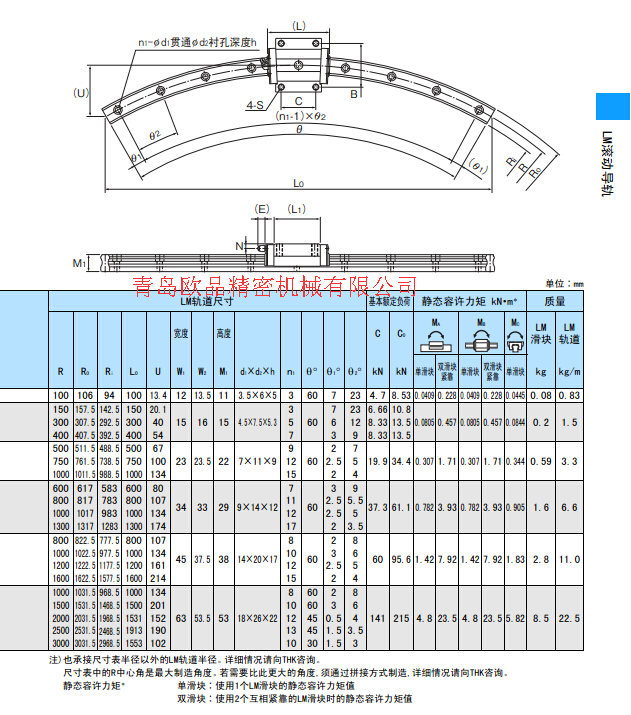

THK弧形导轨的结构与特长
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在LM滑块上的端盖板,使钢球列循环运动。
可实现高精度圆弧运动的R形圆弧滚动导轨采用已有丰富实际业绩的4方向等负荷型LM滚动导轨HSR型作为其基本结构,是运用崭新的构思开发而成的产品。
【设计自由】多个LM滑块部分可以在相同导轨上分别动作,只要LM滑块配置在负荷点上,就能实现经济合理的结构设计。
【缩短组装时间】
与采用滑动导向装置、滚针凸轮导向器的圆弧运动相比,R形圆弧滚动导轨可以获得无间隙的高精度运
动。LM轨道和LM滑块只需采用螺栓安装即可,所以组装相当简单。
