FIG涡轮流量计工作原理：

          涡轮流量计的原理示意图所示。在管道中心装有涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮叶片，使涡轮旋转。涡轮旋转角速度与流体流速成正比，液体流动带动涡轮旋转，切割由壳体内永久磁钢产生的磁力线，产生磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器放大，产生与流速成正比的脉冲信号，通过电路运算得到流量值。

特性：

1、硬质合金轴承，精度高，耐磨性好。

2、结构简单、牢固以及拆装方便。

3、测量范围宽，下限流速低。

4、压力损失小，重复性好。
5、4～20mA或脉冲输出。

           FIG涡轮流量计结构简单、精确度高、安装维修使用方便等特点，用于石油、化工、冶金、供水、造纸、环保、食品等领域，可测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

主 要 技 术 参 数：

管道直径：DN4至DN200

精       度：±0.5%、±1%

电       源：DC24V

输出信号：4～20mA或脉冲,485通信

显       示：带背光LCD,显示瞬时流量各累计流量

适用温度：0～80℃、-20～120℃(高温型)

介质压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

连接方式：　螺纹连接、法兰连接

叶轮材质: 304或316不锈钢
轴承材质：钨合金
本体材质：304或316不锈钢
表壳材质：铝合金

密封等级：IP65

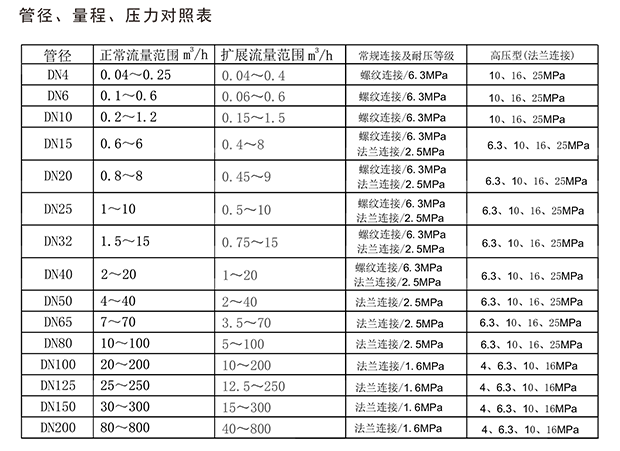

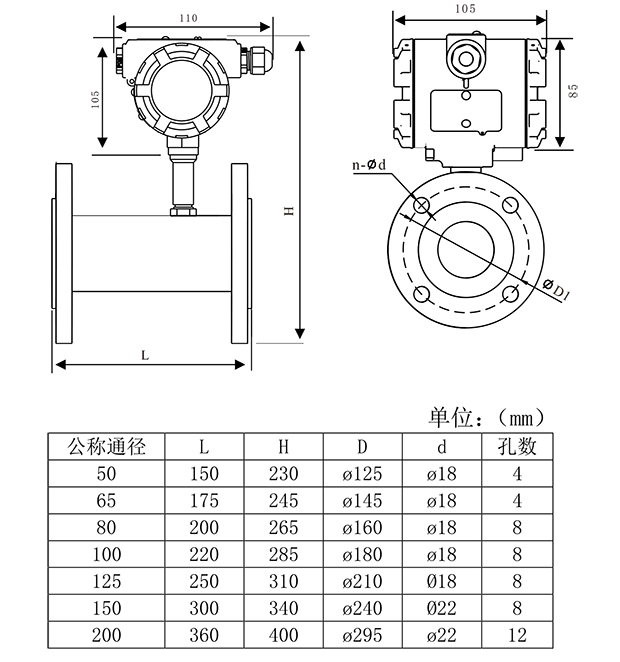

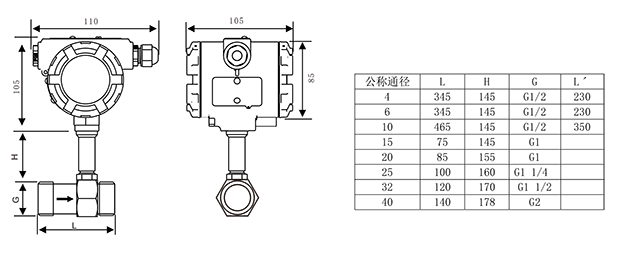

结 构 图：

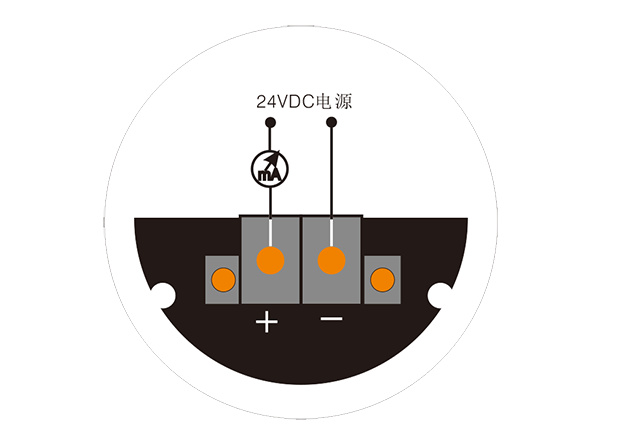

接线图：
