ZMC408SCAN是正运动技术新推出的一款支持EtherCAT总线的开放式激光振镜运动控制器，专为工业激光+振镜+运动控制方面的应用而设计。通过EtherCAT总线和脉冲轴接口能实现多轴联动运动控制。
ZMC408SCAN支持ETHERNET、EtherCAT、USB、CAN、RS485、RS232等通讯接口，通过CAN、EtherCAT总线可以连接各个扩展模块，从而扩展数字量、模拟量或运动轴。
（1）ZMC408SCAN内置高精度PSO位置同步输出功能，在加工圆角、曲线部分时即使进行了减速调整，在高速加工的场合，也能控制激光输出的间距保持恒定；
（2）支持激光振镜控制和振镜反馈，包含2个振镜接口，支持2D振镜和3D振镜，配合不带加减速的运动指令MOVESCAN，拐角处振镜加工自动延时，完成精准高效的激光控制，提高激光加工设备的产能；
（3）通过指令在运动中灵活的调节激光开光/关光延时，响应快，精确到us级别的控制，且设置过程简单，大大缩短了工程师的调参时间；
（4）自带LASER激光器控制接口，支持IPG、YLR、YLS等类型激光电源，还带一个EXIO扩展IO接口，通过定制转接板，灵活控制市场上主流的各种激光器；
（5）支持PC同时控制16个ZMC408SCAN控制器同时工作，形成一种振镜阵列的激光加工；
（6）板载4路高速差分脉冲输出，并带4路高速差分编码器反馈，支持EtherCAT总线驱动器的控制，支持5轴XYZAC轴的插补，支持振镜轴与运动轴混合插补；
（7）支持直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等多种运动控制功能。

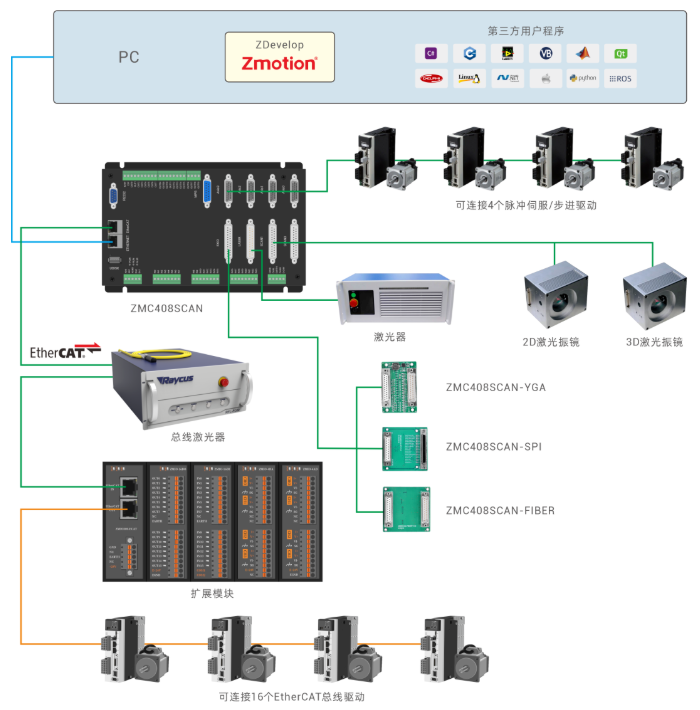

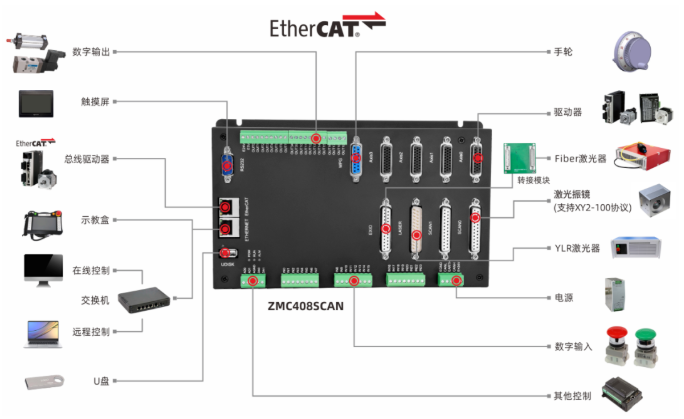

下图为ZMC408SCAN开放式激光 控制器的参考架构，支持多种不同类型的激光器控制。

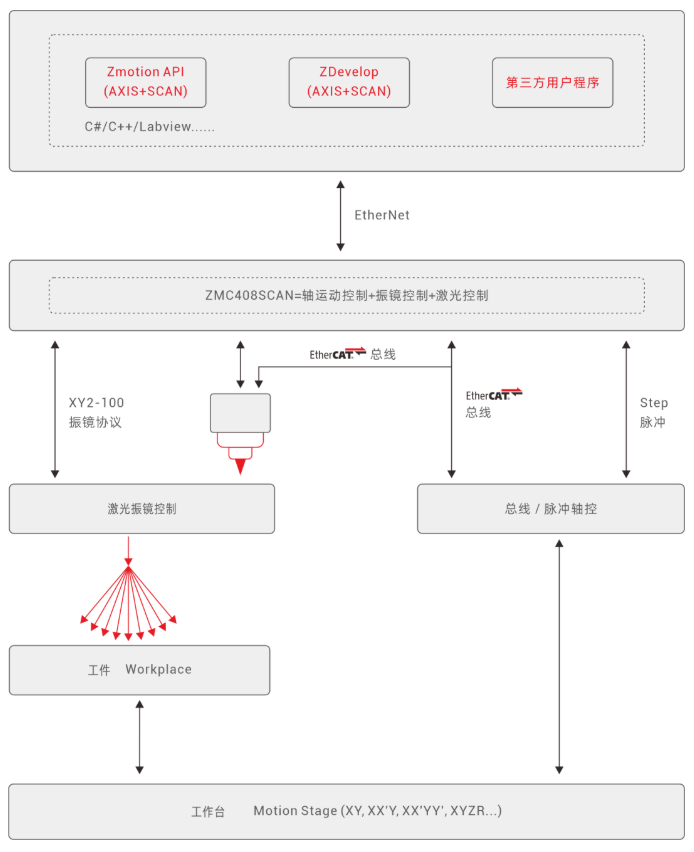

上位机和控制器通讯调用正运动封装好的函数库，提供运动控制和激光控制等众多函数库接口，激光振镜的系统架构参见下图。
本例采用EtherNET网口连接控制器，通过函数ZAux_OpenEth()建立通讯连接，用户可在设置好的界面中选择当前网段下的控制器IP完成连接，控制器出厂IP地址192.168.0.11，参见下图。
下面是我们程序中用到的接口函数，主要包含激光控制和激光振镜控制两部分，程序的实现可直接使用封装好的接口函数发送命令给控制器 。
本例采用FIBER激光器和2D激光振镜，用到下面的函数接口：- ZAux_Direct_MoveScanAbs：振镜轴多轴绝对直线插补SCAN运动，不带加减速过程，我们这里用来控制振镜轴运动，通过小线段的形式拟合圆形轨迹；

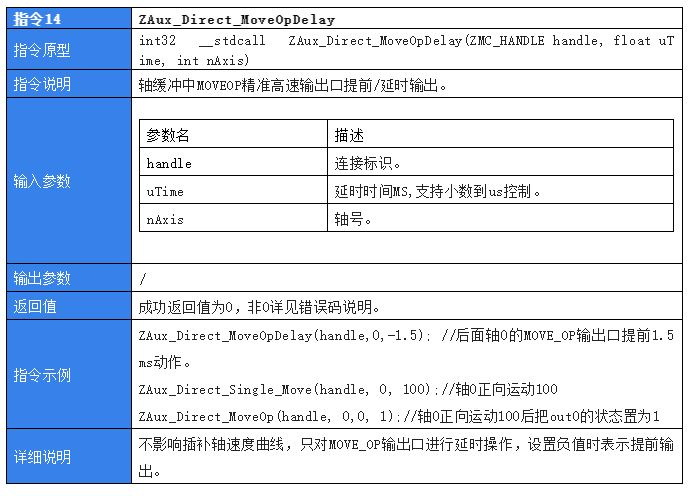

- ZAux_Direct_MoveOpDelay：缓冲输出延时，提前开光时将延时时间设置为负数；

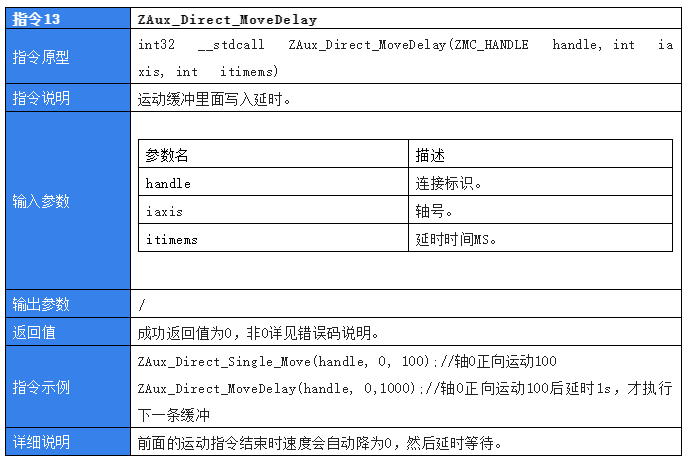

- ZAux_Direct_MoveDelay：缓冲输出延时，我们这里用来延时关光。
提供模拟量ZAux_Direct_SetDA、PWM的占空比ZAux_Direct_SetPwmDuty和频率ZAux_Direct_SetPwmFreq等方式控制 ZAux_Direct_SetCornerMode

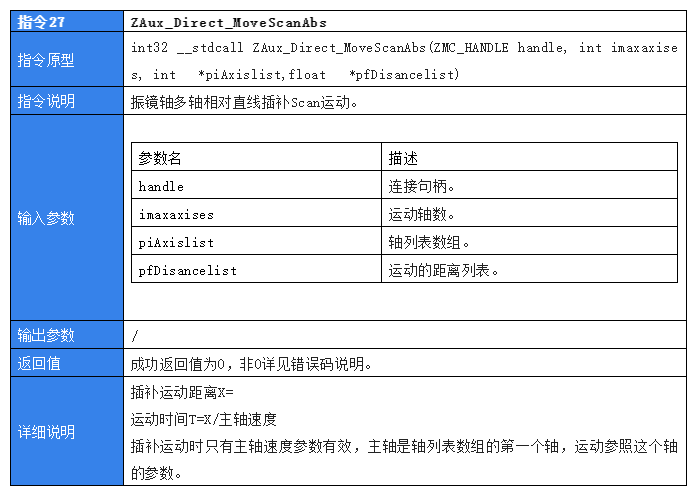

1.振镜轴直线插补
ZAux_Direct_MoveScanAbs绝对运动，ZAux_Direct_MoveScan相对运动。

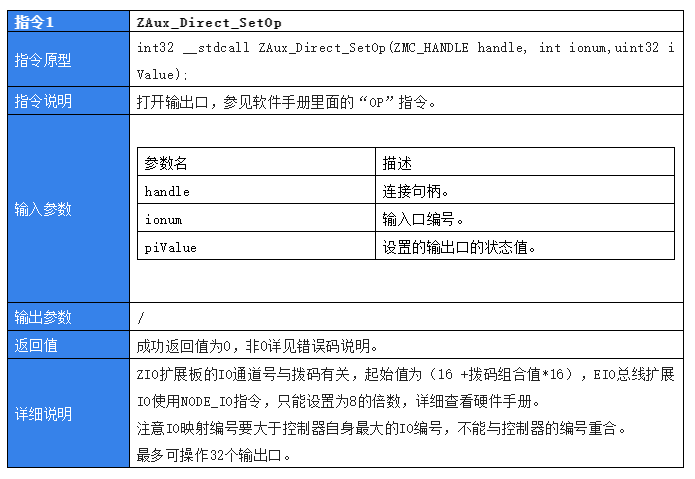

2.设置开关光
输出状态为0关光，输出状态为1开光。
3.开关光延时
4.提前/延时开关光
正数时间延时，负数时间提前开关光。

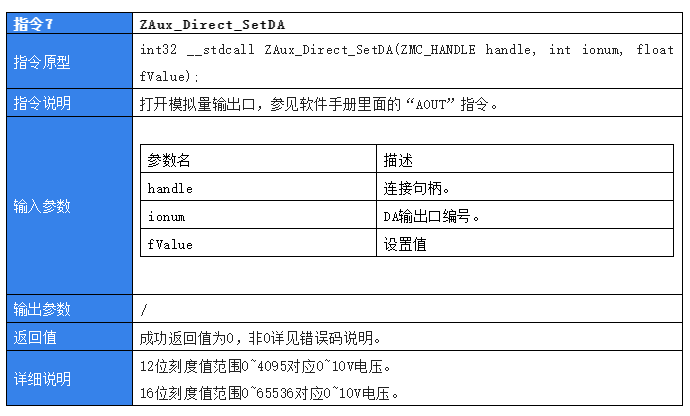

5.设置激光能量（功率）
通过改变模拟量输出的电压值来控制激光能量大小。

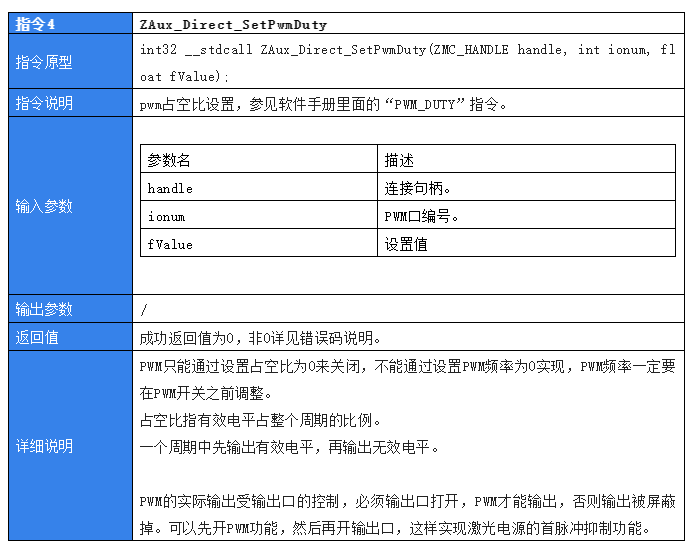

6.PWM占空比
通过设置 PWM 的占空比来调整激光频率，在开始打轨迹之前一定要先设置好。

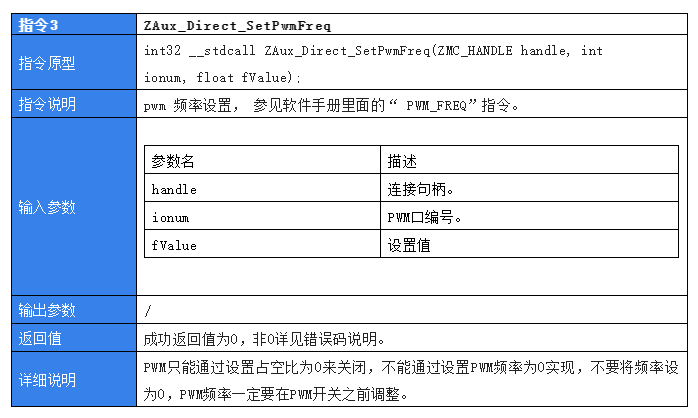

7.PWM频率

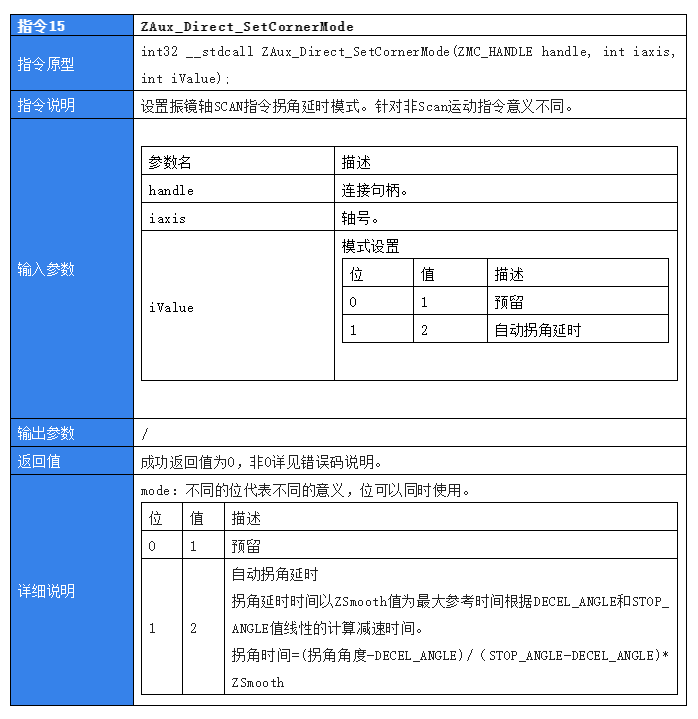

8.振镜轴拐角延时
9.拐角延时起始角度
10.拐角延时结束角度
二、程序流程

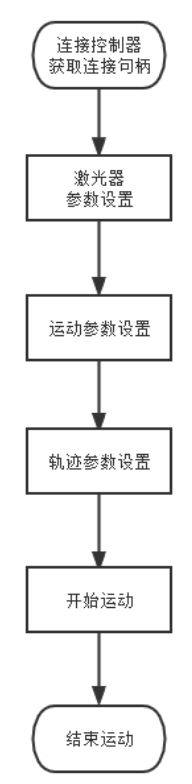

先建立控制器通讯，获取连接句柄，激光器选择及参数设置，然后编辑红光与激光口控制开关，运动参数设置，轨迹参数进行小线段处理，开始运动，停止运动。
三、主要程序展示
初始化定义相关变量，初始化轴参数，配置好 FIBER 转接板的方向为输出，后续的激光轨迹加工控制由按钮触发。 在运动之前我们要设置好空移速度、打标速度、开关光延时、轨迹圆半径、标刻行列数、圆心距等参数。运动开始直接调用这些相关参数执行，获取完轨迹后调用3次文件执行。

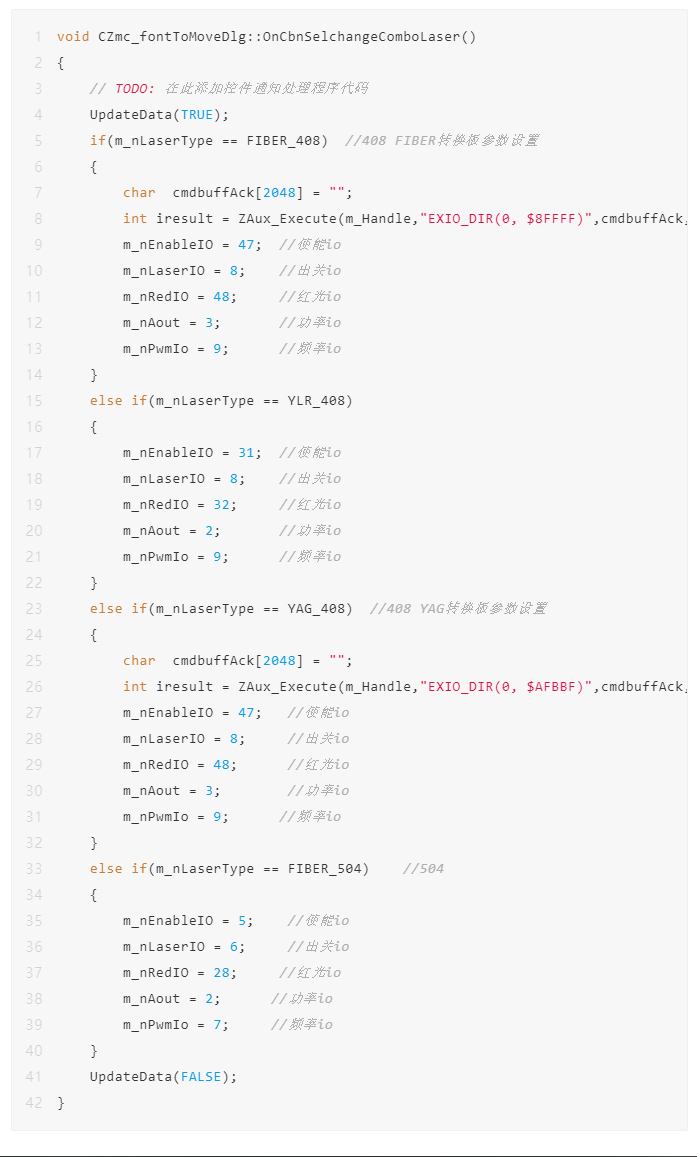

1.初始化408FIBER转换板针脚定义，不同激光器类型定义一套不同的输出口，输出口可以在选择激光器类型后对应在界面上进行修改。 408 FIBER转换板参数初始化程序：

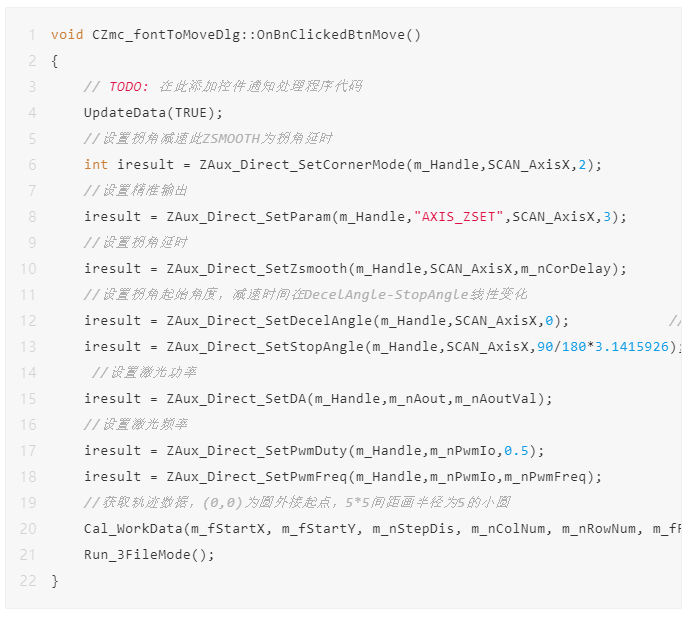

2.设置拐角延时与激光功率，再调用运动执行，程序如下。

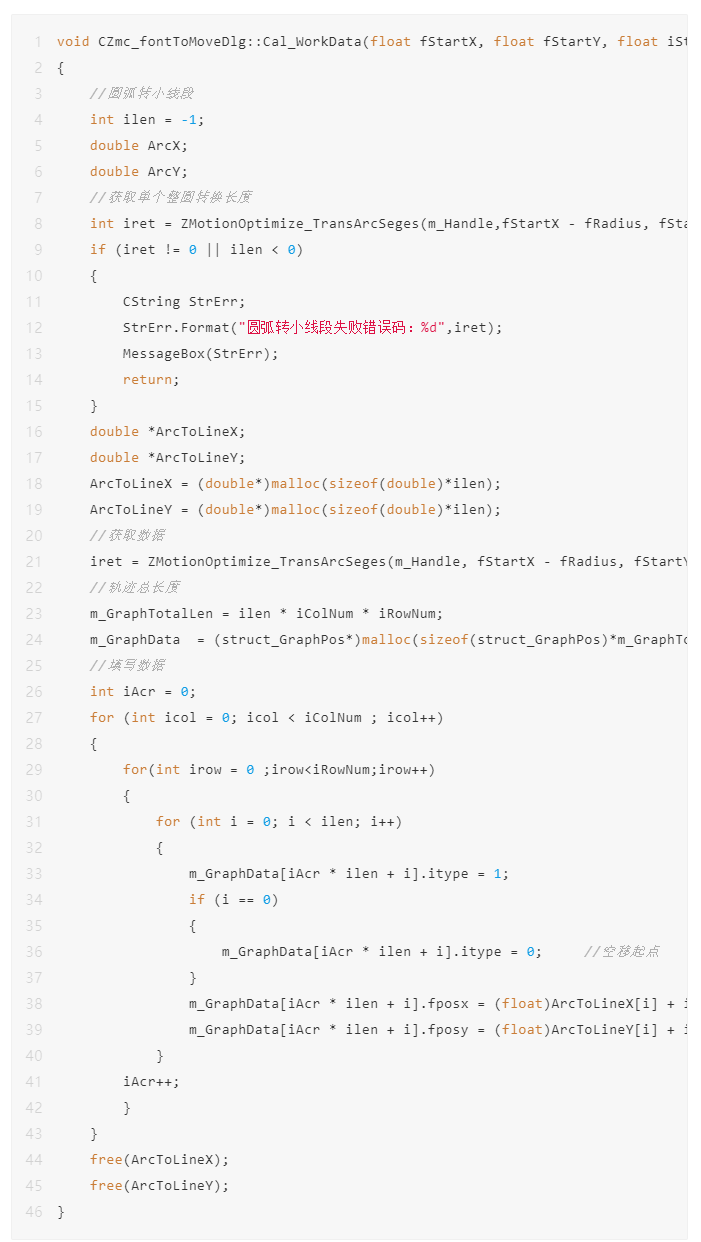

3.圆弧转小线段是将我们的设置的圆弧轨迹转换为小线段存起来，然后转换后由3次文件的形式加载执行。
圆弧转小线段程序如下：

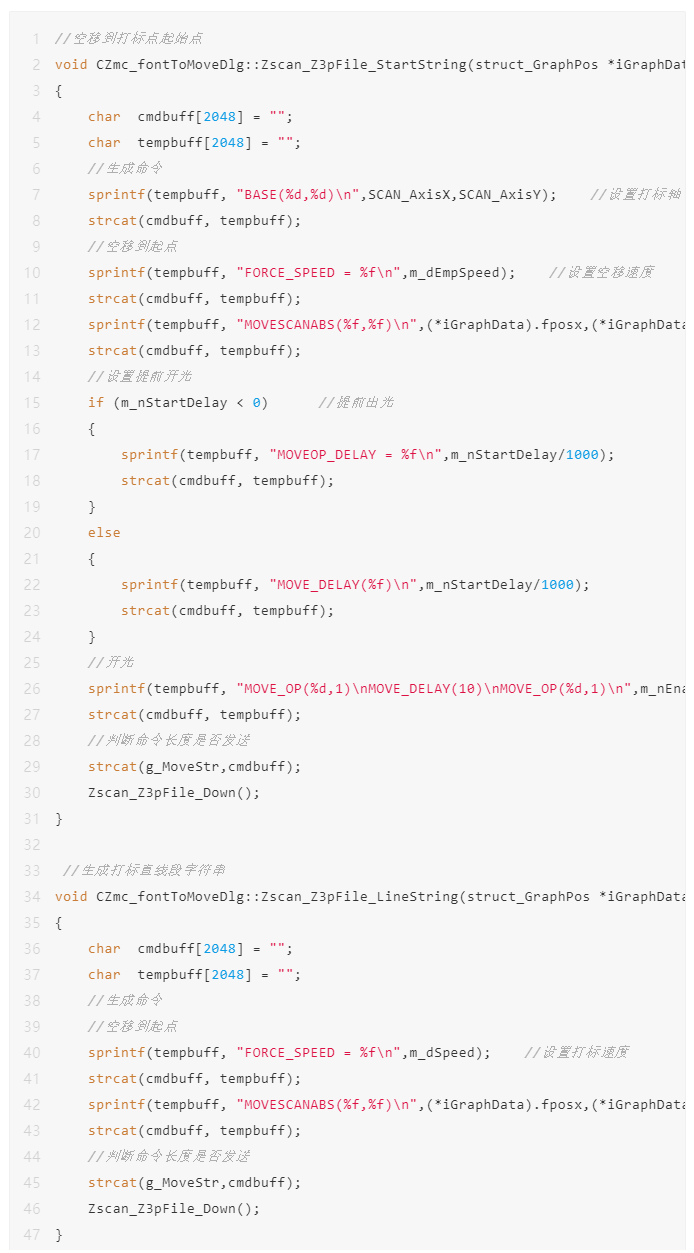

4.这里程序完成空移，然后移动完成之前，如果下一条运动指令执行的是轨迹运动，那么提前将激光打开。
5.延时关光是在打标轨迹完成后，将激光延时关闭。

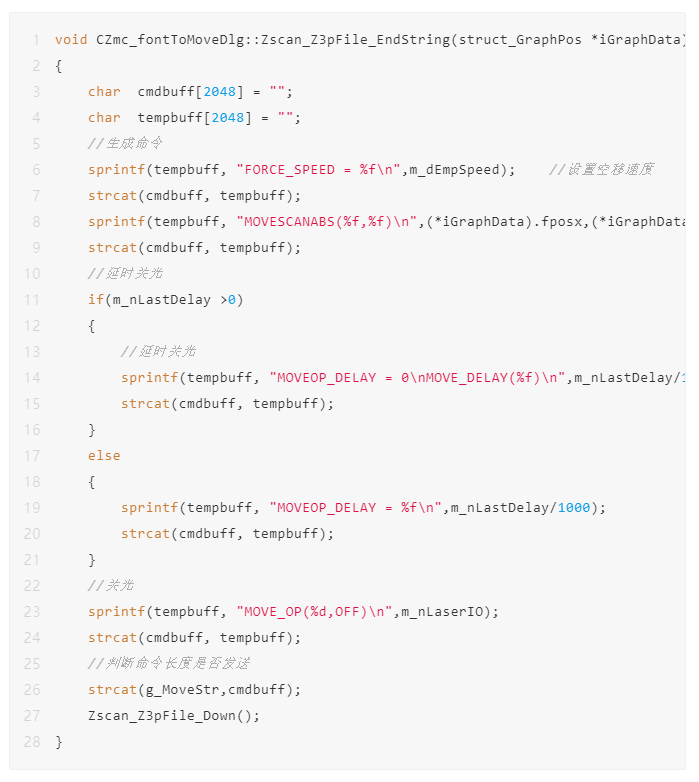

延时关光程序如下：
四、最终效果

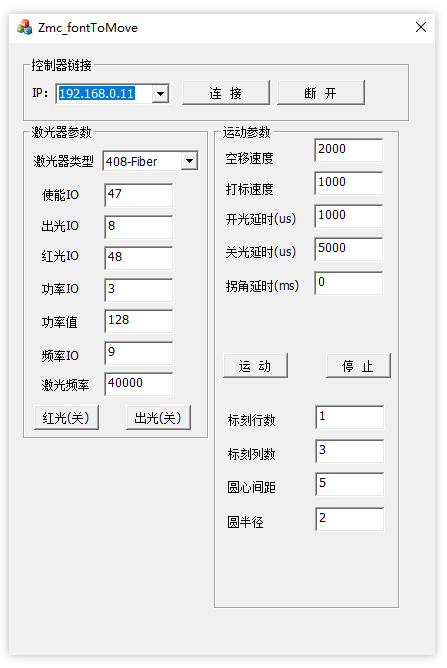

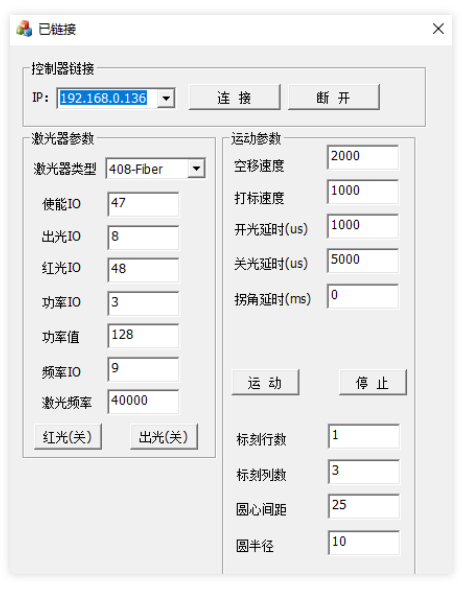

首先点击下拉框选择控制器IP，点击连接，依次设置好激光器参数、运动参数，设置好后输入打轨迹的参数，点击运动开始打圆形轨迹，点击停止结束。

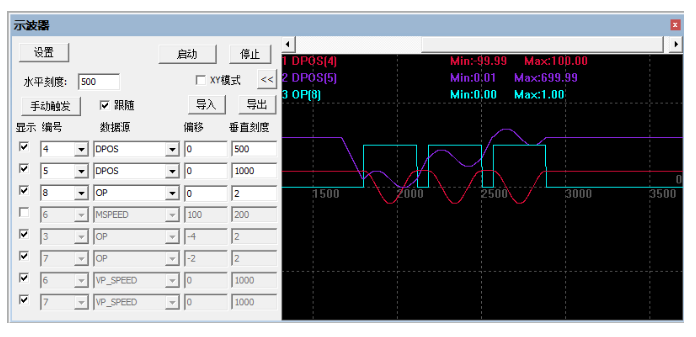

通过 Z develop 软件的示波器采样运动结果：先从其他位置空移到起始位置，然后提前 1ms 开光，走完一个圆形轨迹，关闭激光（延时关光），再空移到下一个圆形轨迹的起点，开光（提前 1ms 开光） , 又走完一个轨迹后，关光（延时 5ms 关光），如此循环执行，直到设置的行列数打完停止（打轨迹中也能点击停止）。

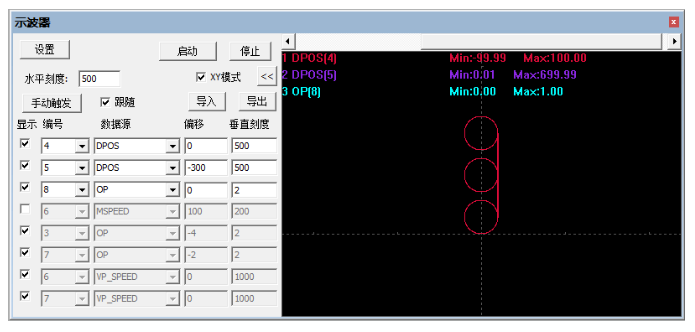

XY模式下的轨迹，轨迹包括了圆形打标轨迹和空走轨迹：
实际效果运行视频：
