XL4456 型 315/433M 无线发射电路是一款低功耗、高性能、宽工作电压、大输出功率的433MHz 短距离无线通讯发射机电路,支持 ASK 调制方式,它所有的调谐都可在芯片内自动完成。XL4456 短距离无线通讯发射机可应用于 315MHz/433MHz 低功耗、低成本短距离收发前端,支持ASK调制方式,由频率合成器(PLL)和功率放大器等电路组成。该芯片具有高集成度、低功耗性能,发射功率达到 12dBm。XL4456内部包含一个使能控制电路,当DIN=1时,PLL与PA处于工作状态;当DIN=0时,PA被立刻关断,PLL经过大约40ms的延时后被关断。需要样品可以前往芯岭技术淘宝或者1688店铺购买。https://shop400937766.taobao.com/
1、工作电压范围:DC+1.8V~+3.6V
2、工作频率范围: 250MHz~450MHz
3、工作电流大小:17mA/12dBm_433N;18mA/12dBm_315M
4、输出功率大小:≤ 12dBm
5、在关断模式下消耗电流:<100nA
6、工作温度范围:-40℃~+ 120℃
7、外围器件:极少的外围元器件
8、工作时外接晶体振荡器

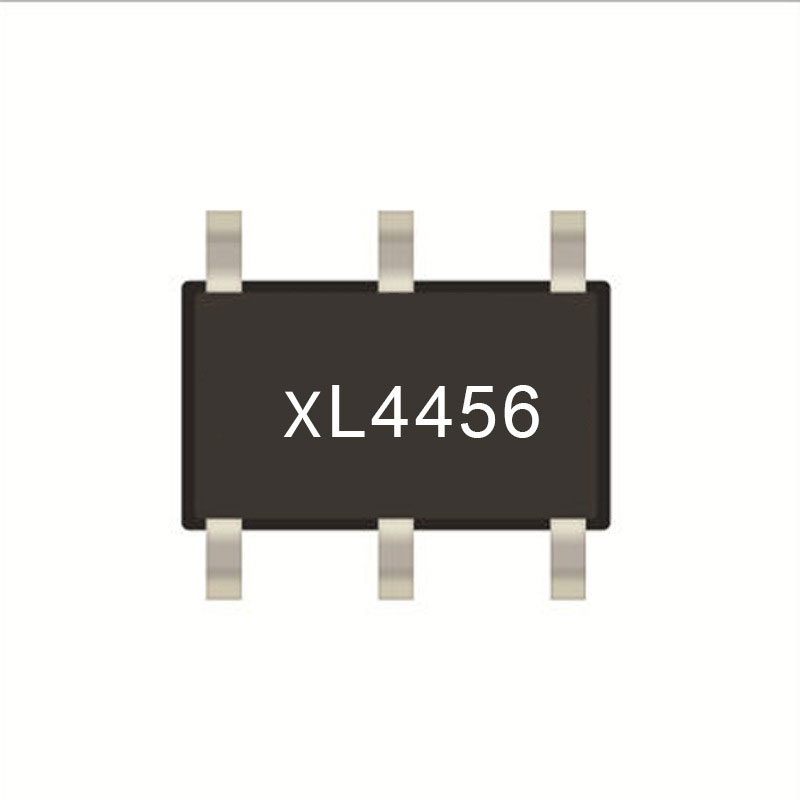

9、SOT23-6L 封装
二、应用范围:
1 、遥控门禁系统
2、胎压监测设备
3、遥控风扇、照明开关
4、无线传感数据传输
三、引脚描述:
