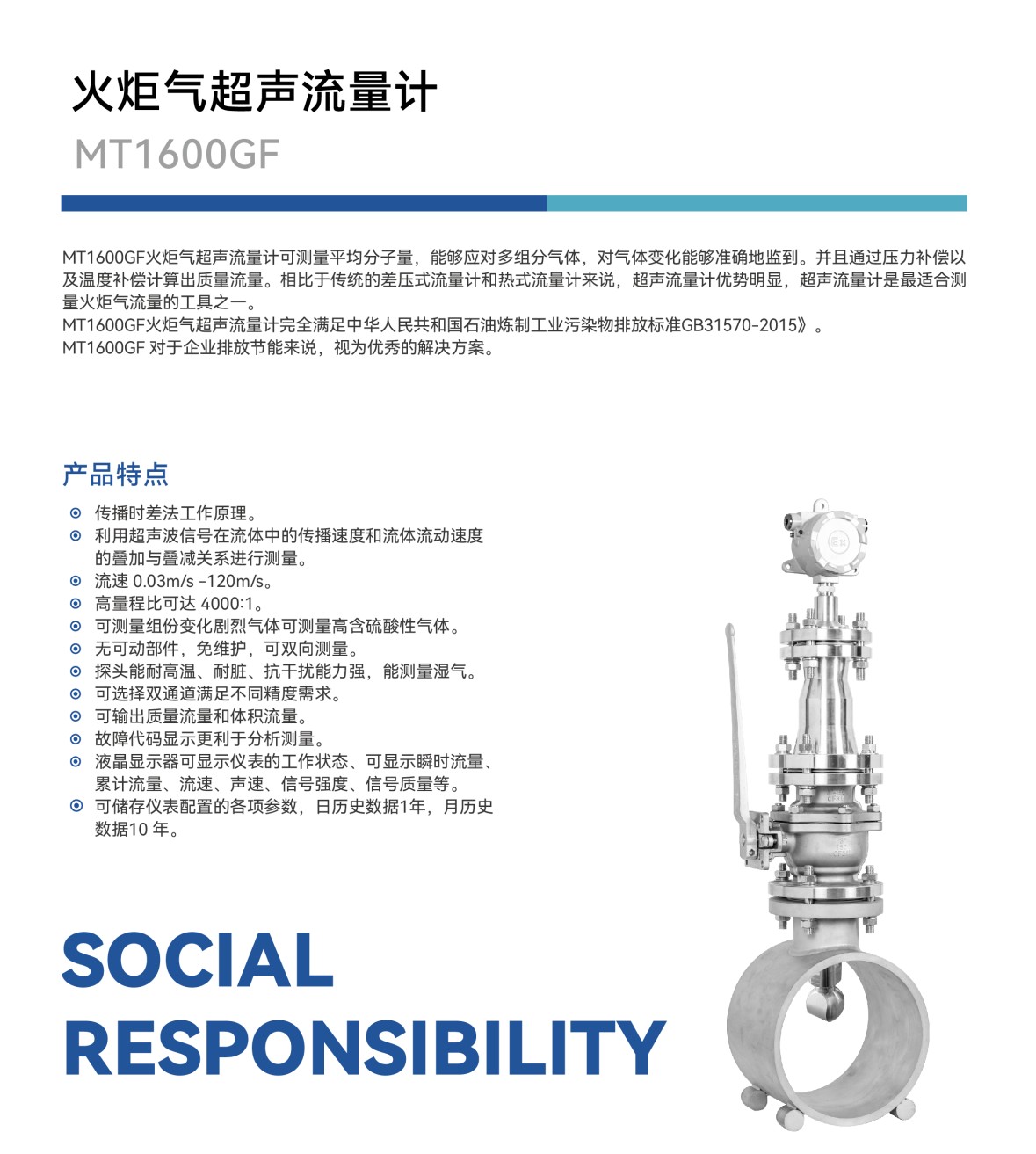

产品简介
MT1600GF 火炬气超声流量计可测量平均分子量,能够应对多组分气体,对气体变化能够准确监测到。并且通过压力补偿以及温度补偿计算出质量流量。相比于传统的差压式流量计和热式流量计来说,超声流量计优势明显,超声波最适合测量火炬气流量的一种原理。
MT1600GF 火炬气超声流量计完全满足《中华人民共和国石油炼制工业污染物排放标准 GB31570-2015》。
MT1600GF 对于企业排放节能来说,视为优质的解决方案
功能介绍
·传播时差法工作原理利用超声波信号在流体中的传播速度和流体流动速度的叠加与叠减关系进行测量。
·流速 0.03m/s -120m/s.
·高量程比可达 4000:1
·可测量组份变化剧烈气体
·可测量高含硫酸性气体
·无可动部件,免维护,可双向测量
·探头能耐高温、耐脏、抗干扰能力强,能测量湿气
·可选择双通道满足不同精度需求
·可输出质量流量和体积流量
·故障代码显示更利于分析测量
·液晶显示器可显示仪表正常、故障的工作状态、可显示瞬时流量、累计流量、流速、声速、信号强度、信号质量等
·可储存仪表配置的各项参数,运行时间、累积量(正累积、负累积及代数累积流量)、历史报错信息等,日历史数据1年,月历史数据10年

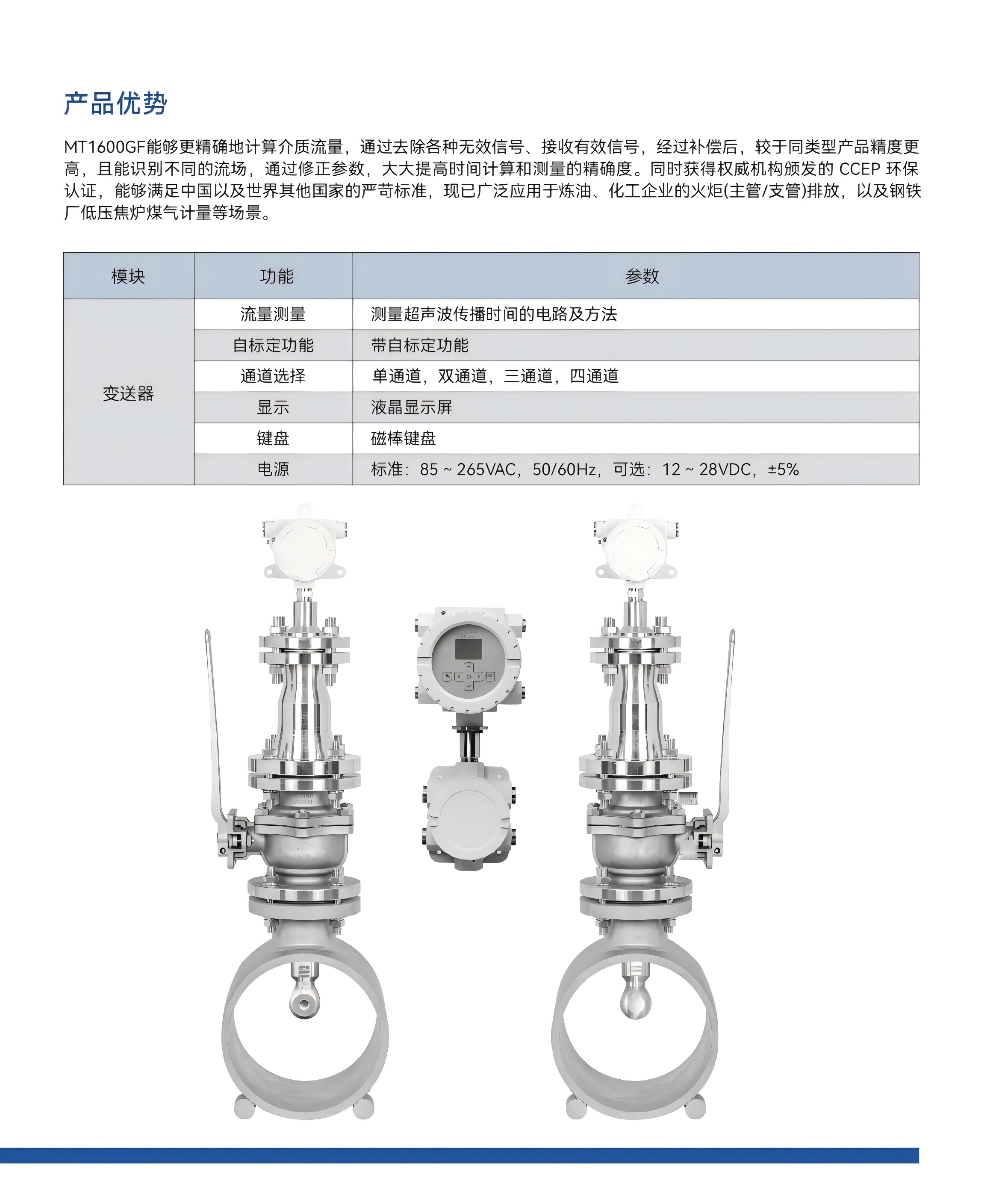

功能
型号
MT1600GF
变送器
流量测量
测量超声波传播时间的电路及方法CN113504389A
自标定功能
带自标定功能
通道选择
单声道、双声道、三声道、四声道
显示
液晶显示屏
键盘
磁棒键盘
电源
标准:85 ~ 265VAC,50/60Hz,可选:12 ~ 28VDC,±5%
功耗
≤10W
操作温度
-40℃ ~ 70℃,(注:液晶显示到-25℃)
储存温度
-55℃ ~ 85℃
标准输入/输出
1~6路4 ~ 20mA电流输出、1路0 ~ 5kHz频率输出,其他请咨询工厂
数据接口
1路RS485(MODBUS-RTU)、1路串口输出,
可选:HART?7.0协议,其他请咨询工厂
测量功能
工况体积流量、标况体积流量、质量流量
流态补偿
根据雷诺数自动补偿
安装方式
2寸管分体安装
插入式
温度范围
标准:-60℃ ~ 150℃,可选:-50℃ ~ 260℃
可选:-220℃ ~ 100℃,可选:-200℃ ~ 450℃
其他请咨询工厂
压力范围
0 ~ 10.3MPa,其他请咨询工厂
探头材质
标准:Ti-Alloy,其他材质请咨询工厂
过程连接
焊接安装,其他请咨询工厂
适合使用区域
标准:防爆区,Ex d llC T6,IP68
可选:SIL2认证,SIL认证型号为MT1600GF……HT,
信号电缆
标准:15米,其他请咨询工厂
测量精度
单声道:±2%,双声道:±1%,
三声道:±0.5% ~ ±1%,四声道:±0.5%
重复性
读数的0.1% ~ 0.3%
性能参数
流体类型
火炬气、干气、天然气、酸性气等
管径尺寸
DN50 ~ DN2800
流速范围
±120m/s
量程比(全范围)
4000:1
平均分子量测量范围
2 ~ 120g/mol
测量参数
工况体积流量、标况体积流量、质量流量、平均分子量
应用
行业及介质
化工行业、石化行业、油气田、钢铁、冶金、煤化工、火电、火炬气、酸性气等
管段式
标准:-60℃ ~ 150℃
可选:-50℃ ~ 260℃
可选:-220℃ ~ 100℃
可选:-200℃ ~ 450℃
