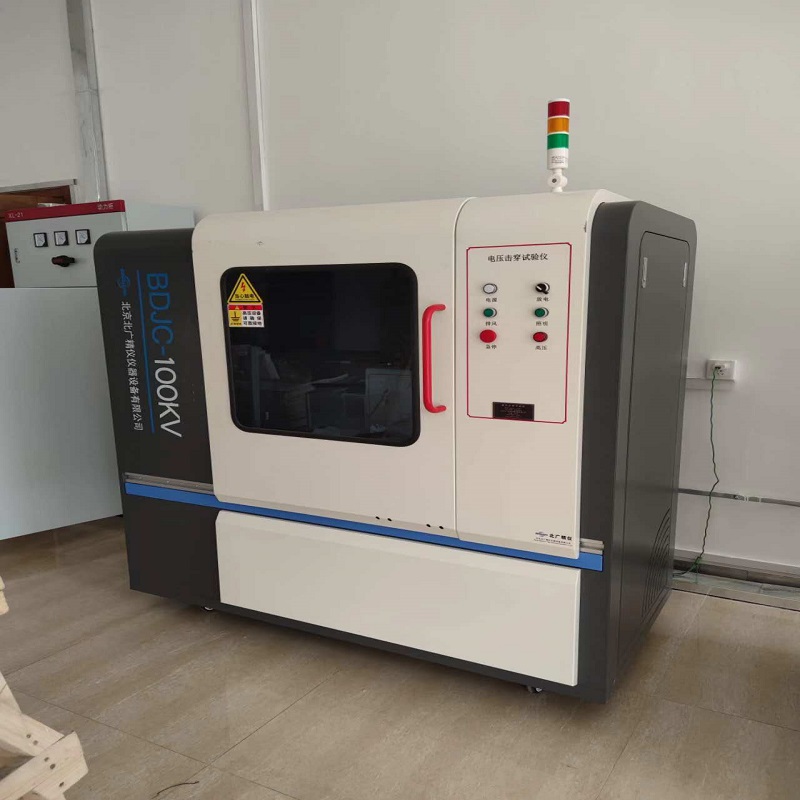

电压击穿强度试验仪产品用途
高压验仪采用计算机控制，通过人机对话方式，完成对绝缘介质材料的工频电压击穿，工频耐压试验。适用于对固体绝缘材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。
电压击穿强度试验仪固体执行标准
GB1408-2016 固体绝缘材料电气强度试验方法
GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压的测定方法
GB/T3333电缆纸工频击穿电压试验方法
HG/T 3330绝缘漆漆膜击穿强度测定法
GB12656电容器纸工频击穿电压测定法
ASTM D149.美标电压击穿试验方法
液体执行标准
GB/T 507-2002绝缘油击穿电压测定法
DL429.9-91 绝缘油介电强度测定法
产品优势
● 西门子cpu中央单元处理器采集精度最高最稳定
● 无线控制摆脱距离困扰人机分离使用更加方便。国内独有 更好的保护人员的安全性
● 双向电压电流干扰抑制技术 防止击穿时刻电流干扰导致的失控危险和烧坏通讯端口
● 新软件 带自检功能 和预警提示功能增加电流电压双向判断支持无线安全控制 一般厂家只能靠电压检测
● 内设漏电防护网 电弧自动卸压
● C++最新控制程序 结果更精准
● 优于其他厂家只能做固体 我司试验机可以做固体也可以做液体同行
● 内置熔断保护器、和漏电保护器 过流或过载可有效烧断熔断器保护仪器控制和高压部分且更换方便
● 试验结果自动筛选可选择性保留
● 远程维护报警 售后更方便
试验结果数据无限储存
软件支持无线云端协议上传可第三方编辑
满足数据采集的要求，用于该项目所涉及设备的相关数据信息采集及显示。
该平台向卖方开放,软件部分如有上位机系统，备标准通讯接口，如：OPC DC/UA.Webservice，Webapl硬件接口：硬件通讯接口支持如TCP/IP,电子协议101.104等规约。物理接口应支持：COM,TCP,UDP,GPRS,编程口、USB等多种链路。系统提供中间数据库标准数据对接 数据库可无限储存实验数据不丢失！
软件功能介绍：
软件平台：WINDOWS窗口操作平台，界面直观，便于操作
曲线显示：在实验过程中可以动态显示试验曲线
数据导出：可以对试验结果导入EXCEL表格
实验报告：可以人为设置报告名称，并对实验报告进行打印
试验方式：可以根据需求对直流试验和交流试验进行灵活选择
试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
试样设置：可对不同标准的试样参数灵活设置
人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
标准选择：含有不同标准，可根据需求自行选择
连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验
技术参数：
输入电压： 交流 220 V
输出电压： 交流/直流 0-5KV、0--50kv /0-100kv
电器容量： 3KVA /10KVA
高压分级： 0-5KV/0-50kv / 0-100KV
升压速率：0.1-5kv
试验方式：交/直流试验：1、匀速升压 2、梯度升压 3、耐压试验
试验介质：空气/绝缘油
电压试验精度： ≤1%
电源：220v±10%的单相交流电压和50Hz±1%的频率
升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压
耐压时间：0-999小时（软件设定）
漏 电 流：5- 200MA
耐压式样：固体；液体。
控制方式：无线安全控制
通讯方式：支持 232/USB/亚太区域网络端口
击穿判断方式：高电压判断、漏电流判断。
检测方式：自动巡航检测
放电方式：自动放电
电极选配：
液体电极、6MM电极球形电极、球-板电极、线材电极、25MM-75MM电极微型电极、管材电极。
安全保护
● 跳闸后电压自动回零
● 超压保护
● 试验过流保护
● 试验短路保护
● 安全试验门保护
● 软件误操作保护
● 零电压复位保护
● 试验漏电保护
● 独立接地保护
● 试验结束放电保护
● 设备故障报警保护
主要部件
高压变压器
cpu 控制模块
西门子中央处理单元
远程蓝牙模块
漏电保护系统
系统故障报警
升压调压器
电压传感器
电流传感器
独立控制模块
