客户简介：
　　漳村煤矿是潞安矿业（集团）公司下属的一座国有特大型矿井，先后被原煤炭部首批命名为现代化矿井、部特级质量标准化矿井、部特级高产高效矿井，国家环境保护委员会命名为“全国环境保护先进企业”。
　　漳村矿于1958年建井，先后经过两次改扩建，设计生产能力为150万吨/年，实际年生产能力达到300多万吨。矿附设一座年入能力为240万吨的现代化选煤厂和一座设计能力为22万吨/年的煤气化厂。

　　客户需求：
　　·办公信息网络与控制现场网络一网到底
　　·足够带宽保证多种网络数据的畅通传输（视频数据、控制数据）
　　·不同工艺段间通讯隔离
　　·井上网络与井下网络保证不间断的通讯
　　·简单方便的网络管理

　　客户决定：
　　·SCALANCE X414-3E交换机搭建办公网络和控制网络
　　·采用SCALANCE X414-3E交换机搭建冗余千兆光 纤环网
　　·利用Web浏览器对SCALANCE X-3E交换机进行网络管理，划分VLAN保证各工艺段间数据传输互不干扰
　　·井上千兆光纤环网与井下前兆冗余环网间采用冗余连接，保证网络通讯不中断

　　解决方案：
　　·井下采用14台SCALANCE X414-3E工业以太网交换机搭建单模千兆光纤HSR（High Speed Redundancy Ring）环网。连接变电所、风井、采区皮带等多个工艺段。各工艺段间划分VLAN，从而使数据间传输互不干扰。
　　·井下环网通过防火墙与冗余服务器最终实现与调度中心的千兆环网连接。
　　·调度中心采用7台SCALANCE X414-3E工业以太网交换机搭建千兆HSR（High Speed Redundancy Ring）环网。实现数据服务器、监控服务器与控制设备和现场摄像设备之间的通讯管理。
　　·SCALANCE X414-3E工业以太网交换机是模块化设备，在设备不需要停机，不影响生产的过程中，可实现对设备端口数量的增减，以及对故障设备的更换。

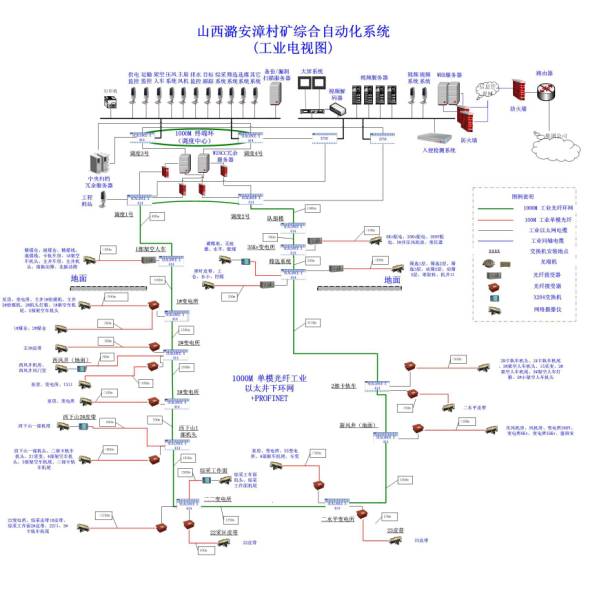

　　·网络结构：
