EIB/LOGO公共建筑灯光控制方案
发布时间：2007/5/31 13:33:11 修改时间：2007/5/31 13:33:11 浏览次数：1806

　　建筑说明
　　某10层公共建筑，业主需要对大楼的室外泛光照明和每层公共部分的照明进行智能控制，以达到节能和智能化管理的目的。
　　控制回路
　　大楼泛光照明/和庭园景观照明：8路开关，每路负载15A
　　一楼大堂照明：12路开关，其中6路日光灯，4路负载10A, 2路负载5A；6路白炽灯，每路负载5A。
　　二楼到十楼：每个楼层8路开关，其中6路为公共走道照明，2路为卫生间照明。
　　控制要求
　　1) 中央控制室能通过触摸屏监控每一个回路，打开/关闭定时控制功能，打开/关闭光感控制功能。
　　2) 定时控制功能，物业管理人员能通过触摸屏幕设置周定时功能，定时打开灯光，在周一到周五早上上班时间定时打开大堂和公共部分的灯光。周六和周日则不动作。
　　3) 光感控制功能，当室外的光线强于一定程度时，关闭靠窗的灯光；当室外的光线低于一定程度时，自动打开靠窗的灯光。
　　4) 室外泛光灯定时和光感控制，只有室外光线暗到一定程度同时定时时间到了，室外泛光照明自动打开。晚上10点后，泛光照明通过定时功能自动关闭。
　　5) 在大楼一楼到十楼公共部分有安装在墙上的面板，便于清洁人员和楼层人员现场控制。每层设置4个操作面板，分别开关2个卫生间和公共走道。
　　设备分布
　　一楼
　　·中央控制室设置1个触摸屏幕，物业管理人员可以进行直观的操作。
　　·一楼电气控制箱安装1个LOGO电源，1个EIB扼流器，2个220V LOGO主机，4个开关输入/输出扩展模块，2个LOGO/EIB网关，12个LOGO继电器模块。在一楼的墙上安装4个面板。
　　·在室外安装EIB光线传感控制器。
　　二楼到九楼:
　　·每层电气控制箱安装1个220V LOGO主机，1个开关输入/输出扩展模块，1个LOGO/EIB网关。在每层的墙上安装4个面板。

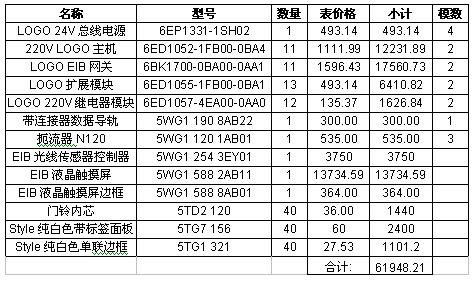

　　设备配置

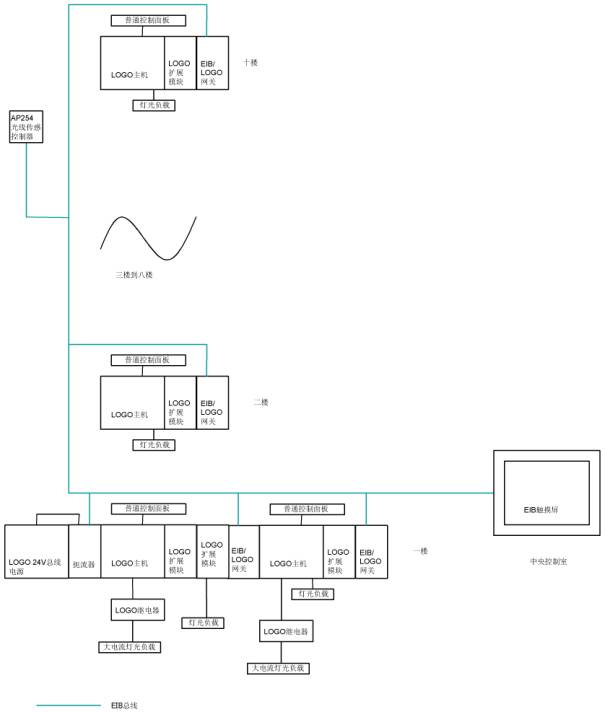

　　系统图

　　概述
　　本方案充分集成了LOGO系统和EIB系统的特点和优点。
　　EIB系统作为分布式总线，通过LOGO/EIB网关连接多个LOGO设备和中央控制触摸屏/光线传感控制器；同时充分利用LOGO模块的输入/输出点集成和高性价比的特点，组成了高性价比的节能灯光控制系统。
　　编程工具和对电气工程师的技术要求
　　LOGO：通过LOGO液晶编程面板或LOGO SOFT软件，推荐使用LOGO SOFT软件（需要使用LOGO RS232编程线）。
　　EIB：通过ETS2 (EIB Tool software2软件)软件对EIB设备和LOGO/EIB网关编程。（需要使用EIB产品数据库和EIB RS232接口和普通RS232线）
