PROFIBUS 概述

　　PROFIBUS 是目前国际上通用的现场总线标准之一，以其独特的技术特点、严格的认证规范、开放的标准、众多厂商的支持和不断发展的应用行规，已成为最重要的现场总线标准。
　　符合
　　·- IEC 61158 国际标准
　　·- JB/T10308.3-2001(中国标准2001 年)
　　应用
　　PROFIBUS 协议包括三个主要部分：
　　·PROFIBUS DP：主站和从站之间采用轮循的通讯方式，主要应用于制造业自动化系统中单元级和现场级通信。
　　·PROFIBUS PA：电源和通信数据通过总线并行传输，主要用于面向过程自动化系统中单元级和现场级通讯。(详见第5 章)
　　·PROFIBUS FMS：定义了主站和主站之间的通讯模型，主要用于自动化系统中系统级和车间级的过程数据交换。
　　优势
　　·12M 的通信速率和可靠的通信质量(海明距离=4)
　　·适用多种通信介质(电、光、红外、导轨以及混合方式)
　　·灵活的拓扑结构，支持线型、树型、环型结构以及冗余的通信模型
　　·强大的通信功能，支持基于总线的驱动技术和符合IEC61508 的总线安全通信技术
　　·先进的网络规模(最多支持126 个总线站，网络规格可达90 公里)

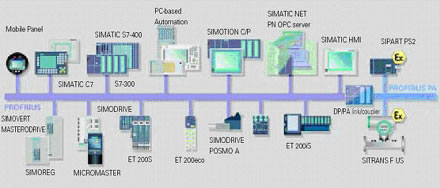

　　PROFIBUS 网络的构成
　　1. PROFIBUS 主站(一类主站，必需)
　　·SIMATIC PLC
　　·SIMATIC WinAC 控制器
　　·支持主站功能的通讯处理器
　　·IE/PB 链路模块
　　·ET 200S/ET 200X 的主站模块
　　2. PROFIBUS 从站
　　·ET200 系列分布式I/O(详见第4 章)
　　·支持DP 接口的传动装置
　　·支持从站功能的通讯处理器
　　·其它支持DP 接口的输入、输出或智能设备
　　3. PROFIBUS 网络部件
　　·通信介质-电缆
　　·总线部件-总线连接器、中继器、耦合器、链路
　　·网络转接器-串行通信、以太网、AS-i、EIB系统
　　4. 人机界面设备(二类主站，可选)
　　·TP/OP 设备
　　·经由通讯处理器连接到网络的计算机及编程设备
　　5. 工程及诊断工具
　　·网络配置、诊断工具
　　·剥线工具

　　用于PC/PG的Profibus 网卡

　　PROFIBUS 现场总线
　　用于工控机的通讯处理器(PCI 插槽)
　　用于编程器的通讯处理器(PCMCIA 插槽)
　　概述
　　用于将编程器/ 工控机连接到PROFIBUS 网络中，支持标准S7 通讯、S5 兼容通讯以及PG/OP 通讯。
　　产品信息
　　用于工控机的通讯处理器(PCI 插槽)
　　集成微处理器
　　·CP 5613 用于工控机连接到PROFIBUS，一个PROFIBUS接口，仅支持DP主站、
　　·CP 5613 FO(光纤) PG/OP、S7 通讯，OPC Server 软件包已包含在通讯软件供货。
　　·CP 5614 用于工控机连接到PROFIBUS，两个PROFIBUS 接口，支持DP 主站和
　　·CP 5614 FO(光纤) 从站、PG/OP、S7 通讯，OPC Server 软件包已包含在通讯软件供货

　
　　无微处理器

　　·CP 5611 用于工控机连接到PROFIBUS 和SIMATIC S7 的MPI。支持PROFIBUS 主站和从站、PG/OP、S7 通讯，OPC Server 软件包已包含在通讯软件供货。(需要SOFTNET 支持)

　　用于编程器的通讯处理器(PCMCIA 插槽)
　　CP 5511 用于将带有PCMCIA 插槽的编程器/ 便携式PC 连接到PROFIBUS 和CP 5512 SIMATIC S7 的MPI。支持PROFIBUS 主站和从站、PG/OP、S7 通讯，OPC Server 软件包已包含在通讯软件供货。(需要SOFTNET 支持)

　　用于PLC S7 200/300/400的Profibus网卡

　　PROFIBUS 现场总线
　　·S7-200
　　·S7-300
　　·S7-400
　　·S5
　　概述
　　通讯处理器的作用是将SIMATIC PLC 连接到PROFIBUS 网络中。设计用于严酷的工业环境中，可用于较宽的温度范围内。并通过船级社认证(ABS)，可用于船只或海上设备。通讯处理器允许标准S7 通讯、S5 兼容通讯以及PG/OP 通讯。
　　通讯处理器功能概述：
　　·通过PROFIBUS，可以很容易地对通讯处理器进行组态和编程
　　·使用S7 路由功能，可以提供交叉网络编程器通讯
　　·并且无需编程器即可进行通讯处理器的更换
　　·用几个PROFIBUS-DP 接口扩展SIMATIC PLC 的过程I/O
　　·使用几个通讯处理器，即可根据子处理器实现一个有针对性的解决方案。
　　·使用多工功能和OP 通讯，可以实现丰富的HMI 解决方案。
　　·特别适合于用SYNC/FREEZE(同步/ 冻结)和等距总线循环等闭环控制任务。
　　·NCM S7 提供有丰富的诊断功能，包括通讯处理器运行状态、一般诊断和状态功能、连接诊断和诊断缓冲器。
　　·使用用于PROFIBUS 的NCM S7 选件包(集成在STEP 7 中)，可以进行组态。
　　·时间同步(使用CP 443-5 基本型和扩展型)
　　·通过在SIMATIC S7-400 容错系统中的过程I/O(例如ET 200M)的冗余连接，增加了工厂的可用性。
　　·运行过程中可添加分布式I/O(CP 443-5 扩展型)
　　产品信息
　　S7-200EM277 支持从站功能，用于将S7-200 系列的PLC 作为从站连接到PROFIBUS 网络。
　　S7-300连接SIMATIC S7-300 系列PLC到PROFIBUS网络，或扩展PLC的通讯处理能力。通过独立的通讯处理器减轻了主CPU的通讯任务，提高了通讯效率和可靠性。 CP 342-5 CP 342-5 FO(集成光纤接口)/ CP 343-5
　　S7-400连接SIMATIC S7-400 系列PLC到PROFIBUS网络，或扩展PLC的通讯处理能力。通过独立的通讯处理器减轻了主CPU的通讯任务，提高了通讯效率和可靠性。 CP443-5 支持冗余的总线拓扑结构。 CP 443-5 基本型 CP 443-5 扩展型 IM 467 IM 467-FO(集成光纤接口)
　　S5用于连接SIMATIC S5系列PLC到PROFIBUS网络，通过独立的通讯处理器减轻了主CPU的通讯任务，提高了通讯效率和可靠性。 CP 5431 FMA/DP IM 308-C

　　Profibus现场总线网络连接设备（OLM）

　　PROFIBUS 现场总线
　　·OLM(光纤链路模块)
　　·OBT(光纤总线终端)
　　·ILM(红外线链路模块)
　　·IE/PB 链路
　　产品信息
　　OLM(光纤链路模块)OLM 可将PROFIBUS 光纤网络构成总线、环形或星形拓朴结构。光纤链路的传输速率与距离无关，最大可为12 Mbit/s，最大光缆长度可达到15 公里。 典型的OLM 应用包括： - 基于PROFIBUS 的系统总线 - 使用玻璃纤维光缆楼宇间组网 - 由电气和光纤段组成的混合网络 - 长距离网络(道路隧道，交通控制系统) - 具有高可用性要求的网络(冗余环网络) - OLM/G12-EEC 可用在温度达-20°C 的环境下。
　　OBT(光纤总线终端)OBT用于将一个不带集成光纤接口的PROFIBUS DP 站连接到一个光纤线路。以此，通过与具有光纤接口的装置(例如ET200S FO)相结合，可实现现有DP 站或网段光纤数据传输的诸多优点。 OBT 还可用作连接移动装置(例如编程器)的"插座"，而无需断开总线。 以下的光纤传输介质可连接到OBT： - 塑料FO 电缆，预装配有2X2 单工连接器，最长50 米 - PCF FO 电缆，预装配有2X2 单工连接器，最长300 米
　　ILM(红外线链路模块)ILM使得PROFIBUS通讯能够通过红外线传输，支持所有PROFIBUS协议，其范围最大为15 米，每个被连接的站或从站段，其最大数据传输率可达1.5Mbit/s。红外线链路模板(ILM)可用于： - 与移动站进行通讯，例如自动导引的车辆(AGV)。 - 与经常变动位置的站进行通讯，例如，不沿着传送带输送线行进的站。 - 用于快速系统装配和暂时性配置，例如测试设备 - 用于高磨损系统的替代，例如滑环，接触导体。
　　IE/PB 链路上位机系统可以很简单地从工业以太网访问PROFIBUS上的现场设备。实现从经营管理层到现场层的垂直集成。功能： - 形成工业以太网和PROFIBUS 之间的无缝转换。 - IE/PB 链路对于工业以太网是一个独立的结点，对于PROFIBUS 完成主站功能。 - IE/PB链路支持PROFInet功能，负责协调各PROFIBUS(智能型从站)的通讯和数据交换。
